章   概    述
        RFID射頻識別是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。RFID技術可識別高速運動物體并可同時識別多個標簽， 操作快捷方便。RFID最主要的頻率有低頻(從125KHz到134KHz)，高頻(工作頻率為13.56MHz)，超高頻(工作頻率為860MHz到960MHz之間)，微波 (工作頻率為2.45G、5.8G等)。
        隨著科技的進步，國民經濟的提高和安全文明小區、智能化大廈建設的普遍展開，使得「信息化」從概念提升到了普遍應用。RFID技術在許多領域得到了廣泛的應用，并取得了初步的社會效益和經濟效益。它對提高現代化管理水平和人民生活質量，對推動整個社會信息化進程都具有重要的作用。
        臺鼎產品系列是吾勝科技開發有限公司圍繞RFID技術推出的一系列產品以及應用。例如遠距離識別的車輛管理（遠距離停車場系統），一卡通智能社區，遠距離家校通平臺，中距離門禁等。臺鼎產品系列配合靈活，根據不同的場合搭配不同的設備以及應用方案，已滿足用戶的需求。腕帶類RFID標簽卡可方便佩戴于人身上，配合防剪，防拆，可應用于老人院監護，監護等場合。

第二章 應用設計依據
設計遵從以下設計原則：
        1、可行性和適應性--系統要保證技術上的可行性和適應性。
        2、實用性和經濟性--能夠限度的滿足實際工作的要求，在滿足功能要求和技術指標要求的基礎上盡量簡化設計，堅持實用化，充分滿足用戶的需要。
        3、性和成熟性--系統設計既要采用的概念、技術和方法，又要注意結構、設備、工具相對成熟。能反映當今的技術水平，而且具有發展?jié)摿Α?br />         4、可擴充性、可維護性原則--系統功能不斷擴展的需求，要為系統以后的升級預留空間，系統維護是整個系統生命周期中所占比例的，要充分考慮結構設計的合理、規范對系統的維護可以在很短時間內完成。
        5、可靠性和穩定性--考慮技術的同時，還應從設備性能技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性。
        6、易操作、易管理原則--提供良好的操作界面，方便用戶操作，提高系統自動化管理能力，降低勞動強度。
規范依據
        1. 《國際綜合布線標準》   ISO/IEC11801
        2．《民用建筑電氣設計規范》JGJ/T 16-92
        3．《中華人民共和國安全防范行業標準》 GA/T74-94
        4．《中華人民共和國公共安全行業標準》 GA/T70-94
        5．《監控系統工程技術規范》 GB/50198-94

第四章 系統設計
系統工作原理
        腕帶式RFID遠距離識別標簽采用RFID感應式技術, 在標簽與讀卡裝置之間無需直接接觸的情況下可對標簽信息進行讀取。識別標簽有兩種報警情況

         一種為正常佩戴在手上的方式，平時識別標簽處于休眠狀態，觸發器或者中距離閱讀器觸發模塊的線圈發出一個固有頻率125KHZ的電磁場(激發信號)。當佩戴者距離觸發器或者中距離閱讀器3~5米范圍內，識別標簽的線圈在“激發信號” 的感應下，并每秒發射2~3個2.4G信號。處于30米以內的遠距離報警器內部2.4G接收模塊接受到2.4G信號，啟動報警模塊，發出警鳴。

        另一種方式為，當佩戴者拆除手腕或者剪斷手腕，識別標簽的2.4G發射模塊立即，并每秒發射2~3個2.4G信號，處于30米以內的遠距離報警器內部2.4G接收模塊接受到2.4G信號，啟動報警模塊，發出警鳴。
應用實例

        監護系統，在中每隔30米放置一個2.4G遠距離報警器，用于防止手腕識別標簽被摘除，在門口位置放置一個中距離閱讀器，當老人離開時，手腕識別標簽被，2.4G報警器感應到標簽卡，發出警鳴。


第五章 硬件設備介紹

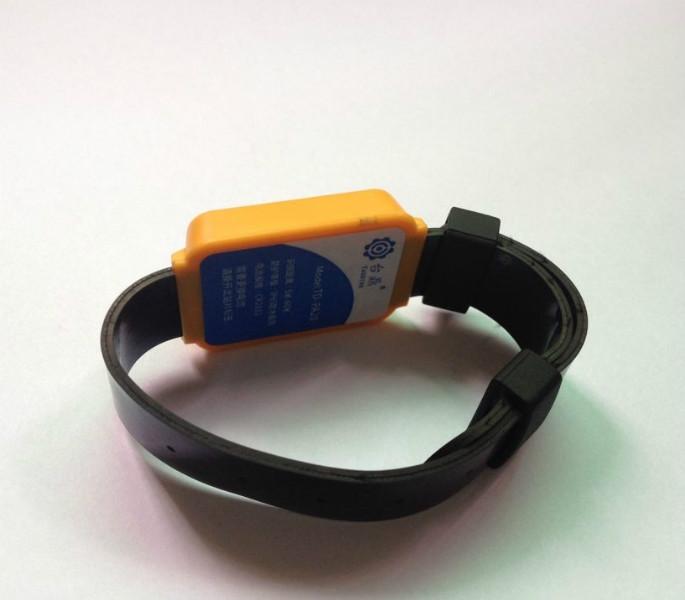

遠距離識別標簽（腕帶防拆型）


產品概述
        TD-PA20遠距離識別標簽主要針對住院患者身份識別以及的監護而設計開發的腕帶式標簽卡，采用RFID 2.4G 以及125K民用波段無線通信技術，配合中長距離閱讀器進行中遠距離識別感應功能，性能穩定，準確高，低功耗壽命長。
產品特征
        穿透性：穿透性強，可穿透墻體，可穿透任何金屬汽車防爆膜；
        讀寫速度快：與條碼相比，無須直線對準掃描，讀寫速度更快，可多目標識別、運動識別；
        防拆防剪：具備拆卸報警，剪斷腕帶報警功能；
        安全性：芯片、序列號惟一、很難復制；
        耐用性：無機械故障、全密封結構抗惡劣環境。
技術參數

產品型號	TD-PA20	接收靈敏度	-80 dbm ～ -90 dbm
工作頻率	2.4GHz&125K	工作溫度	-20℃～+75℃
電池規格	cr2032鈕扣電池*1（可更換）	相對濕度	≤95%不凝露
電池使用時間	1年	外形尺寸	30*42*10.5(mm)
識別距離	5-60米可調	產品重量	25g

產品概述
        TD-PJ03 2.4G遠距離報警器采用2.4GHz免費頻段無線通信技術，高靈敏低功耗，性能穩定，抗干擾能力強及數據傳輸快等特點。可應廣泛用于RFID地下車庫報警系統、門禁系統。
產品特征
        遙控報警：在緊急情況下或是遇到危險時， 可按遙控器上的報警按鈕進行遙控報警；
        手動報警：若遇到緊急事故求救時， 而身上又沒有遙控器， 無法遙控報警，可按現場的強制報警按鈕， 施行手動強制報警， 以尋求幫助；
        外接輸出設備：繼電器輸出， 可外接高分貝報警喇叭或是高光；
        防沖突：具備100張卡片同時讀入功能；
        多種數據輸出模式：具有W i e g a n d、R S 4 8 5兩種數據類型輸出。
技術參數

產品型號	TD-PJ03	接收靈敏度	-90dBm
工作電壓	DC12V/2A	工作溫度	-20℃~+85℃
波特率	9600	環境溫度	≤95%不凝露
工作頻率	2.4GHz	外形尺寸	73*48*123(mm)
遙控距離	≥30m	產品重量	125g

撥碼設置

位數	開關狀態	功能	功能描述
Bit1	ON	繼電器鎖態輸出	繼電器吸合，吸合時間與報警時間相等
	OFF	繼電器點態輸出	繼電器吸合1秒
Bit2	ON	卡號上傳	韋根信號/485輸出，識別卡號
	OFF	不判斷卡號是否有效	不判斷卡號是否有效，遙控直接控制
Bit5	ON	RS485	RS485輸出
	OFF	韋根	韋根輸出



位數	Bit3	Bit4	報警時間
開關狀態	OFF	OFF	30s
	OFF	ON	60s
	ON	OFF	120s
	ON	ON	300s

排線定義

	線號	顏色	功能	描述
	1	紅	+12V	電源輸入
	2	黑	GND
	3	粉紅	N.O	輸出桿節點
	4	淺綠	COM
	5	紫	Alarm	強制報警
	6	灰	GND
	7	棕	Open Door	輸出桿節點
	8	白	GND
	9	黃	WiganD1(B)	韋根輸出
	10	綠	WiganD1(A)


 2.4G中距離閱讀器
產品概述
        TD-PB03 2.4G中距離閱讀器采用2.4GHz&125K民用波段無線通信技術，高靈敏低功耗技術設計，低輻射對人體無傷害，性能穩定，高防水等級、的抗干擾能力及高速讀卡。多種數據輸出方式可這用于多種讀卡設備?？蓱?yīng)用于RFID樓層控制系統、門禁系統，施行智能化管理。
產品特征
        可調觸發距離：通過軟件來調節觸發距離，可解決實際樓層控制和門禁應用中讀卡距離遠近的需求；
        高安全抗干擾技術：使用新創的多頻技術通訊，卡片信息使用本公司獨有加密技術進行嚴格加密，多種校驗方式進行數字處理后才發送至閱讀器；
        防沖突：具備100張卡片同時讀入功能；
        低頻觸發：卡片具有125KHz低頻觸發功能，有效的控制與限制讀卡范圍；
        多種數據輸出模式：具有Wiegand26、Wiegand34、RS485數據類型輸出。
技術參數

產品型號	TD-PB03	接收靈敏度	-90dBm
工作電壓	DC12V/3A	工作溫度	-20℃~+85℃
波特率	9600	環境溫度	≤95%不凝露
工作頻率	2.4GHz~2.483GHz&125K	外形尺寸	84*23*120(mm)
讀卡距離	0-5米可調	產品重量	233g

指令設置

指令&實例指令	描述
#GET*	獲取閱讀器已設置的參數
#HELP*	顯示所有的設置指令
#RESET*	重新上電
#SET_WG*	卡號格式設置
#FACTORY*	恢復出廠設置
#GET_VER*	閱讀器版本設置
#SET_LF_ID*	閱讀器地址碼設置
#SET_LF_POWER*	閱讀器觸發距離級別設置
#SET_BAUD_RATE*	閱讀器波特率設置
#GET_DEVICE_ID*	閱讀器機型ID號設置
#SET_UPLOAD_TIME*	卡號上傳時間間隔設置
#SET_ANTI_COLLISION_TIME*	閱讀器重復讀卡時間設置
#SET_LF_ID 1*	閱讀器地址碼為1
#SET_LF_POWER 6*	閱讀器觸發距離級別為6
#SET_UPLOAD_TIME 2*	卡號上傳時間間隔為2秒
#SET_BAUD_RATE 9600*	讀頭波特率為9600
#SET_ANTI_COLLISION_TIME 10*	重復讀卡時間為10秒

軟件操作           首先，TD-PB03通過RS485連接到電腦,啟動QCOM軟件(界面如圖上所示),點擊Open Port(紫色選框)變Close Port,打開端口；
其次，在Input String(黑色選框)下輸入*get#,查看JTAE-52已設置的參數（默認），輸入*help#,能顯示用于設置的指令（如藍色選框中顯示指令）。
         其次，用戶在Command List下的命令行（紅色選框中的查詢），點擊確認按鈕,在顯示區可查詢當前指令所對應的參數。
         最后，在指令設置欄中，根據用戶自己的需要,可重新設置參數,點擊確認按鈕,可在顯示區顯示OK,設置成功。
參數范圍
         閱讀器地址碼設置范圍：0-9
         閱讀器觸發距離級別設置范圍：0-23，設置范圍4.5M
         卡號上傳時間間隔設置范圍：0.1~25.5
         閱讀器重復讀卡時間設置范圍：1~255
         閱讀器波特率設置：2400~57600
接線示意圖


線號	顏色	功能	描述
1	紅	+12V	電源輸入
2	黑	GND
3	黃	D1	韋根輸出
4	綠	D0
5	藍	B	485通訊
6	橙	A
