產品詳情

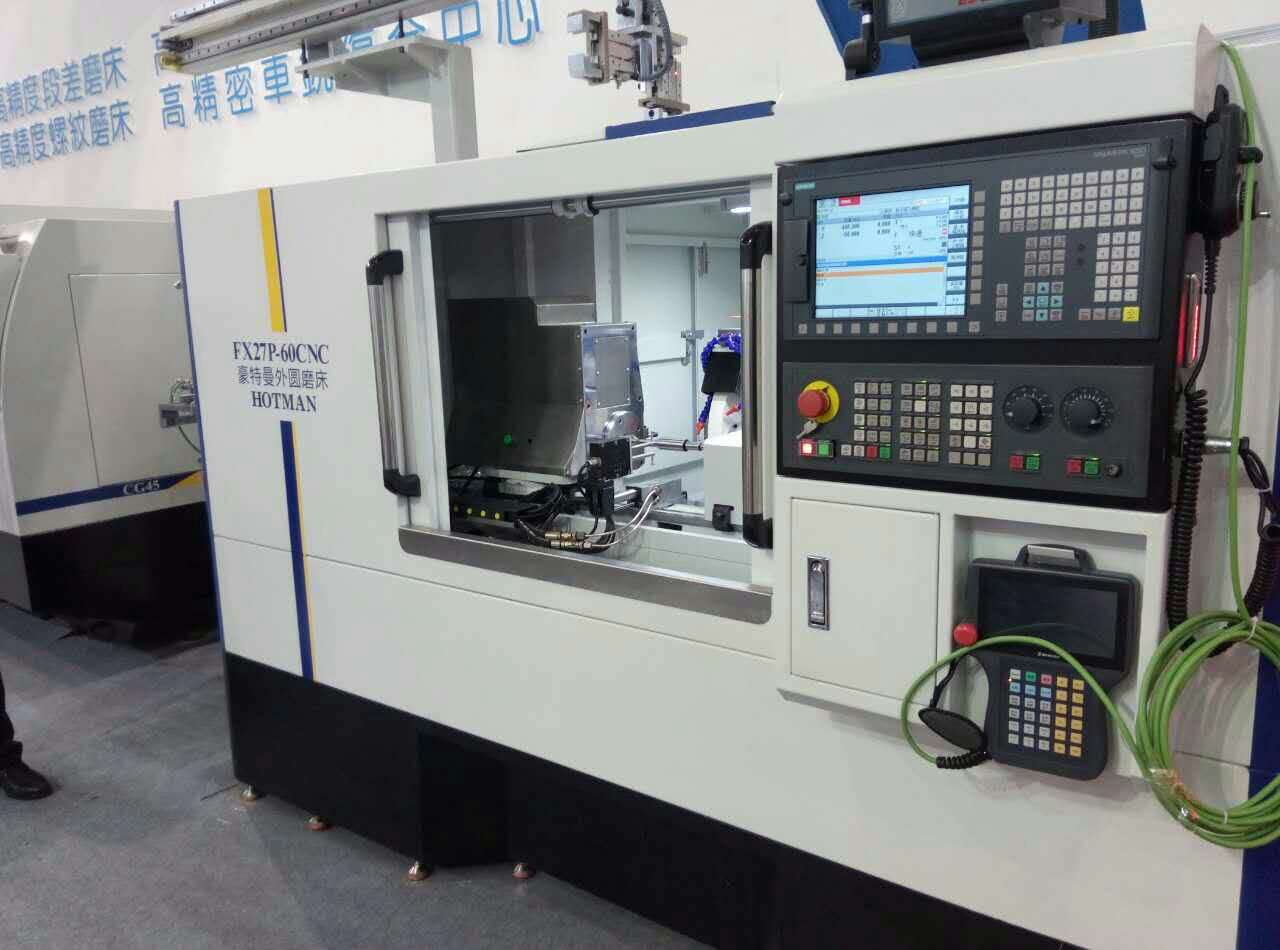

外圓磨床自動化FX27-60CNC|自動化磨削設備助力2025，配備桁架式機械手，自動上下料，配備馬波斯外徑測量儀適用于大批量高精度磨削。配備液壓尾座
| 項 目 | 單 位 | 機型：FX27-60CNC | |
|
加工能力 | 工作臺旋徑 | mm | 270 |
| 兩頂針最長距離 | mm | 600 | |
| 研磨直徑 | mm | 270 | |
| 兩頂心間荷重 | Kg(b) | 60(頂心工作)/20（只有工作頭） | |
| 砂輪尺寸（直徑×寬度×孔徑） | mm | 405×38(32-50)×127 | |
| 砂輪轉速 | rpm | 1650 | |
| 砂輪線速度 | m/s | 35(高速砂輪可達65) | |
|
| 砂輪修整 | mm | 自動型 |
| 砂輪頭 | 進給角度 | Deg | 90 |
| 進給行程 | mm | 220 | |
| X軸進給速度 | m/min | 6 | |
| X軸最小進給量 | mm | 0.001 | |
| 頭架 | 主軸轉速 | rpm | 50-500 |
| 主軸形式 |
| 同動或定心 | |
| 頂針規格 |
| MT-5 | |
| 尾座 | 自動伸縮距離 | mm | 40 |
| 頂針規格 |
| MT-4 | |
| 工作臺 | Z軸快速移動速度 | m/min | 8 |
| Z軸最小進給量 | mm | 0.001 | |
| 移動行程 | mm | 640 | |
| 旋轉角度 | Deg | +7/-3 | |
| 馬達 | 砂輪主軸馬達 | KW | 3.75 |
| X軸進給馬達（伺服） | KW | 1.5 | |
| Z軸進給馬達（伺服） | KW | 1.5 | |
| 頭架主軸馬達 | KW | 0.75 | |
| 冷卻水泵馬達 | KW | 0.75 | |
| 潤滑油馬達 | KW | 0.25*2 | |
| 尾座油泵馬達 | KW | 0.75 | |
| 其他 | 機器凈重 | Kg | 3300 |
| 機器毛重 | Kg | 3600 | |
| 包裝尺寸（長*寬*高） | mm | 2700*2200*2000 | |
、 數控系統
采用Siemens數控系統為標準配置，操作簡單易用。并配以Siemens高性能伺服電機，使設備數控系統和傳動系統有較好的兼容性，同時具備自動修砂和自動補償功能，保障了進刀和磨削的穩定性和精度。
