更新后的加熱室結構
1、加熱室殼體:加熱室外殼體為圓筒型,設有上蓋、下蓋,采用304不銹鋼板材料制造。殼體外壁設有多種加強筋板組焊而成,使加熱室整體有足夠的強度,爐子加熱時不會產生變形。殼體上加工有電極引入口、固定加熱元件及隔熱屏孔和與外部相連的開口等,設有與爐殼固定及連接的各種部件。

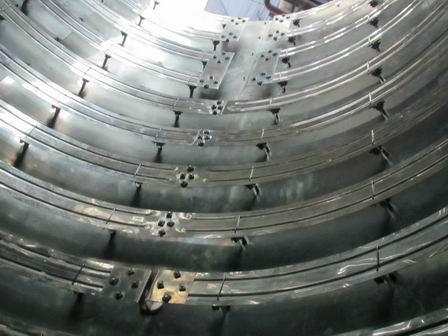

2、隔熱反射屏:加熱室外殼體內設有6層隔熱反射屏(4層不銹鋼屏+2層鉬片屏),每層鉬片隔熱屏采用拼接裝配結構,使加熱室升溫時不易產生變形。多層隔熱反射屏與加熱室外殼體采用柔性隔墊和鉬制螺釘固定。此設計結構有保溫性能好、不易變形、溫區均勻性好、節省電能、使用壽命長等優點。(原爐加熱室每層隔熱屏是整體鉚接的,所以會產生嚴重變形現象,影響隔熱層的保溫效果)
3、加熱元件:加熱器采用寬幅鉬帶材料,在隔熱反射屏內壁圓周分為三組均勻布置,每組兩件組成。加熱元件固定方式采用成熟的技術結構,絕緣件采用高溫絕緣陶瓷(95),加熱帶固定裝置結構合理、可靠,檢修、更換方便。此設計結構有輻射面積大、工件受熱均勻等特點,從而保證產品質量和性能。
4、爐床更新、改造,新爐床由18根支柱、6條橫梁和固定組件組成。橫梁徑向分布成圓型托料盤,橫梁之間采用鉬制螺栓固定聯結,支柱與橫梁之間有固定銷聯結。此結構有穩定性好、強度高、耐高溫、導熱性能好等特點(新爐床比原爐床結構更、合理)。
