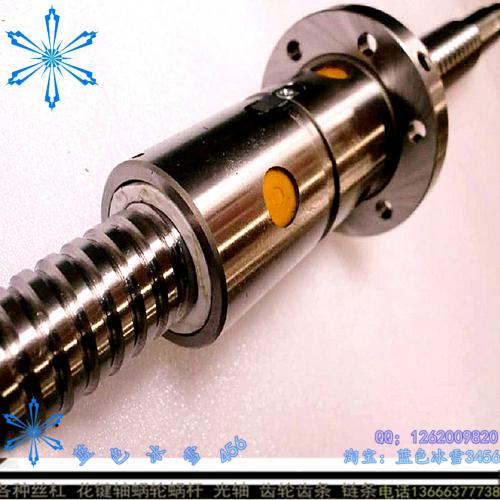

注塑機滾珠絲杠/研磨滾珠絲杠/左右牙滾珠絲杠一件起訂

加工過程中，幾何精度及絲杠內部組織質量的控制是影響滾珠絲杠性能主要因素。隨著數控系統、電機、光柵尺等的同步發展，滾珠絲杠作為實現機械設備直線運動的主要功能部件，其導程制造精度要求在一定程度上將會逐步弱化，而對影響滾珠絲杠性能的幾何尺寸精度及絲杠內部組織要求逐步提高。影響滾珠絲杠性能的主要制造因素有絲桿及螺母滾道幾何形狀的加工誤差、絲桿中徑尺寸的一致性誤差、旋銑加工對滾道表面組織的影響等。

滾珠循環返回裝置是精密滾珠絲杠的重要元件，它在很大程度上影響傳動的平滑性和可靠性；采用CBN磨輪和金剛滾輪修正裝置，提高雙圓弧滾道的成型精度、尺寸一致性和表面質量;采用新材料、新工藝改進返回機構的制造工藝，使產品裝配質量、外觀質量、手感質量大大提高，提高產品的穩定性和內在質量等。

關鍵技術：

1.合理確定返向器中回珠通道孔型的幾何形狀及主要參數是精密滾珠絲杠結構設計的關鍵技術之一。

為了減少摩擦損失、提高傳動效率的目的，必須掌握旋風銑精密珠絲杠中的關鍵部件返向器的回珠通道孔型空間曲線的設計技術，以保證滾珠返回通道短、流動通暢、磨損減少、傳動效率提高。

2.完善的檢測技術也是本項目的關鍵技術之一。

的檢測手段及完善的試驗設備是保證旋風銑精密滾珠絲杠高性能品質和研究產品性能前提。面對市場要求，對旋風銑精密滾珠絲杠開展性能試驗研究就顯得尤為重要。此外，原材料的選擇是直接影響產品的高剛性、高負載等性能的重要因素。對材料進行相關的試驗，并通過試驗成果來指導產品設計，選擇原材料，以改善精密滾珠絲杠的內在性能是至關重要的。

產品的高精度實際上是生產企業綜合實力的體現，它是的設計、精良的裝備和完善的檢測手段三者之間的結合。

主要?jiǎng)?chuàng)新點：

一．國內采用旋風銑法生產滾珠絲杠：

國內通常均采用磨削法加工，具有加工周期長，原材料消耗大，生產成本較高且生產過程產生廢水和廢油，但磨制的注塑機滾珠絲桿精度高，可用于數控機床和高速回轉機械。采用旋風銑法生產精密滾珠絲杠的特點是承載大，加工成本低，生產效率高，加工周期短，容易實現批量生產，是綠色制造工藝，因而比研磨絲桿價格更具競爭優勢。特別是長徑比系數大時，其優勢尤為顯著，其產品適用傳動和全電式注塑機。

淘寶店鋪：藍色冰雪3456

藍冰絲桿花鍵軸加工中心     http://www.sigan1.com

聯系電話：13666377738

二．綜合工藝技術創新分解說明：

1．磨制注塑機滾珠絲桿：A.不能大批量制造生產；B.磨制所用為砂輪磨速度

慢并產生廢水和廢油； C.加工周期長，耗費原材料，生產成本較高；D.絲桿在加工中鐵宵多，損耗材料；E.從粗加工到產品成型產生較多廢水和廢油；F.使用壽命相對冷軋短。

2．旋風銑精密注塑機滾珠絲桿具有：A.可大批量制造生產；B.由本公司和外國共同開發的旋風銑設備能加工特殊熱處理高硬度和高性；C.加工周期短，節約原材料，生產成本低廉；D.絲桿在加工中切削少，廢料損耗少；E.從粗加工到產品成型水和油污染很少；F.使用壽命相對磨制長。

六：項目預期目標（主要技術經濟指標、社會效益、技術應用和產業化前景）。

滾珠絲杠高精度研磨級4級標準現貨，3天發貨來圖加工一件起訂" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i3/T1zok.FuRXXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> 2002滾珠絲杠高精度研磨級4級標準現貨，3天發貨來圖加工一件起訂

滾珠絲杠sfu1610，現貨供應端部可加工一米價格80螺母80超值" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i3/18327020267461493/T14.hpXsdiXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> 滾珠絲杠sfu1610，現貨供應端部可加工一米價格80螺母80超值

滾珠絲杠SFU8010，現貨供應，1米實價，值！廠家促銷中。。。。" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i2/18327020466778977/T1YIhEXAxgXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> 滾珠絲杠SFU8010，現貨供應，1米實價，值！廠家促銷中。。。。

滾珠絲杠粗絲杠，長絲杠達10米，定制，來圖加工收貨速度快！快！" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i2/18327020197004999/T1LMFxXq0bXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> 滾珠絲杠粗絲杠，長絲杠達10米，定制，來圖加工收貨速度快！快！

?1000.00

已售：0件

評論(0)

滾珠絲杠，研磨絲桿定制定做，螺桿加工，一件定制研磨級" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i1/18327019756105679/T1n4FnXwRbXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> DFT3206滾珠絲杠，研磨絲桿定制定做，螺桿加工，一件定制研磨級

?1.00

已售：0件

評論(1)

滾珠絲杠加工定制現貨供應，廠家直銷一件定制價格公道" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i1/18327019270045634/T1kB7VXhJcXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> SFE3232滾珠絲杠加工定制現貨供應，廠家直銷一件定制價格公道

?190.00

已售：0件

評論(0)

滾珠絲杠1米，專業定制，廠家直銷，來圖加工，物美價廉" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i2/18327019176054227/T1jIQOXjVXXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> SFU1002滾珠絲杠1米，專業定制，廠家直銷，來圖加工，物美價廉

?140.00

已售：0件

評論(0)

滾珠絲杠端部可以加工大量現貨并有配套裝置一件定制" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i3/18327019278140834/T1vTcUXoJcXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> SFU2505滾珠絲杠端部可以加工大量現貨并有配套裝置一件定制

?80.00

已售：0件

評論(0)

滾珠絲杠螺桿絲桿現貨供應@端部加工長度任意截*廠家直銷" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i4/18327031153596180/T1PZgQXfheXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> SFU3210滾珠絲杠螺桿絲桿現貨供應@端部加工長度任意截*廠家直銷

?150.00

已售：0件

評論(0)

滾珠絲杠/總長1630規格4006研磨級" lazy="true" src="http://shop.yihubaiying.com/images/lodingBig.gif" data-original="http://img01.taobaocdn.com/bao/uploaded/i3/18327029127272665/T1NbuxFn4XXXXXXXXX_!!0-item_pic.jpg_240x240.jpg" /> 南方機床廠配件CJK6132橫向X軸滾珠絲杠/

項目目標：

本項目研究完成后可形成產品向市場推廣，產生明顯的技術經濟效益。該產品的開發、生產適合我國社會經濟發展和機械自動化的發展要求，投資該項目可填補國家旋銑注塑機滾珠絲桿生產的空白。以國產化替代進口，解決受外國壟斷的問題，降低國內機器制造商的成本。產品成熟后還可進入廣闊的國際市場，達到出口創匯的目的（并做研究成果保護）。 主要技術指標： 1、絲桿精度要求：

直線精度為2μm/100mm；累積誤差等級達到：C3以上 ±32/300mm

A：導程精度：符合√300P、4級/32μm、7級/50μm； B：螺紋中徑圓度：0.003mm～0.008mm； C：螺紋中徑圓柱度：0.05mm～0.003mm； D：同軸度和徑向圓跳動：0.008mm； E：滾道法向截形：雙圓弧；

G：表面硬度：HRC600～630，單邊淬硬深度為螺文內槽的3mm；

2、螺母殼體：也是注塑機滾珠絲桿副中的主體零件之一，由材質為GCr15的軸承鋼采用真空冶煉經精密鍛造成毛壞，經粗精車加工后。再進行精磨滾道、研磨（內部鋼球滾道采用角接觸雙圓弧滾道設計，可使注塑機滾珠絲桿與滾珠螺母的徑向游隙和軸向游隙控制在0-0.005mm范圍內，有效地保證了注塑機滾珠絲桿副的行程精度），按照精度等級均符合GB/T17587.3的規定。

A：滾道圓度 0.0015 mm～0.003mm B：滾道橢圓度 0.002 mm～0.004mm C：滾道同軸度 0.003 mm～0.006mm D：滾道粗糙度 Rq0.125～0.25 主要經濟指標，預計：
