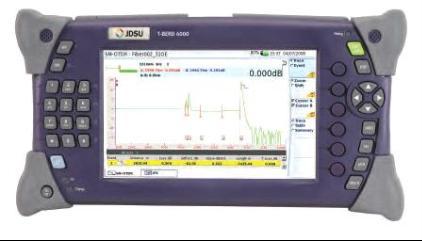

光時域反射儀

OTDR的英文全稱是Optical Time Domain Reflectometer，中文意思為光時域反射儀。OTDR是利用光線在光纖中傳輸時的瑞利散射和菲涅爾反射所產生的背向散射而制成的精密的光電一體化儀表，它被廣泛應用于光纜線路的維護、施工之中，可進行光纖長度、光纖的傳輸衰減、接頭衰減和故障定位等的測量。

工作原理

OTDR(光學時域反射技術)的基本原理是利用分析光纖中后向散射光或前向散射光的方法測量因散射、吸收等原因產生的光纖傳輸損耗和各種結構缺陷引起的結構性損耗，當光纖某一點受溫度或應力作用時，該點的散射特性將發生變化，因此通過顯示損耗與光纖長度的對應關系來檢測外界信號分布于傳感光纖上的擾動信息。

OTDR測試是通過發射光脈沖到光纖內,然后在OTDR端口接收返回的信息來進行。當光脈沖在光纖內傳輸時，會由于光纖本身的性質，連接器，接合點，彎曲或其它類似的事件而產生散射，反射。其中一部分的散射和反射就會返回到OTDR中。返回的有用信息由OTDR的探測器來測量，它們就作為光纖內不同位置上的時間或曲線片斷。從發射信號到返回信號所用的時間，再確定光在玻璃物質中的速度，就可以計算出距離。以下的公式就說明了OTDR是如何測量距離的。

盲區概念

Fresnel 反射引出一個重要的 OTDR 規格，即盲區。有兩類盲區：事件和衰減。兩種盲區都由 Fresnel 反射產生，用隨反射功率的不同而變化的距離（米）來表示。盲區定義為持續時間，在此期間檢測器受高強度反射光影響暫時“失明”，直到它恢復正常能夠重新讀取光信號為止，設想一下，當您夜間駕駛時與迎面而來的車相遇，您的眼睛會短期失明。在 OTDR 領域里，時間轉換為距離，因此，反射越多，檢測器恢復正常的時間越長，導致的盲區越長。絕大多數制造商以最短的可用脈沖寬度以及單模光纖 -45 dB、多模光纖 -35 dB 反射來盲區。為此，閱讀規格表的腳注很重要，因?yàn)橹圃焐淌褂貌煌臏y(cè)試條件測量盲區，尤其要注意脈沖寬度和反射值。例如，單模光纖 -55 dB 反射提供的盲區規格比使用 -45 dB 得到的盲區更短，僅僅因?yàn)?nbsp;-55 dB 是更低的反射，檢測器恢復更快。此外，使用不同的方法計算距離也會得到一個比實際值更短的盲區。
