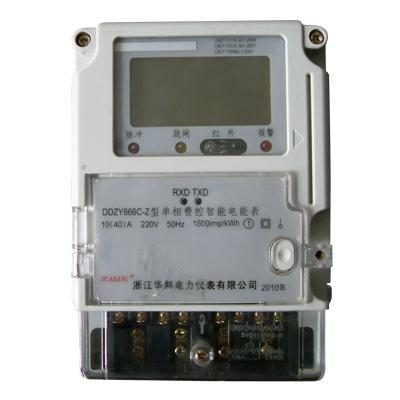

供應帶階梯電價功能電表峰平谷電表

單相國網表,費控智能電能表,一表一卡電能表

三、技術特點

1、采用的集成電路和SMT、熱風回流焊、波峰焊工藝設計、制造，質量可靠。

2、電能計量單元和數據處理單元，通信接口單元分別采用三組隔離電源，所有輸出信號均采用光電隔離，提高電磁兼容性能，同時也確保計量單元獨立穩定工作，不受通信接口的影響。

四、規格、型號及主要參數

注：特殊常數可按要求定制。

六．主要功能簡介

1　計量功能

a） 具有正向有功電能、反向有功電能計量功能，能存儲其數據，并可以據此設置組合有功。

b） 具有分時計量功能，有功電能量按相應的時段分別累計、存儲總、尖、峰、平、谷電能量。

c） 可存儲上12個月的總電能和各費率電能量；數據存儲分界時刻為月末24時，或在每月1號至28號內的整點時刻。

2　費控功能

費控功能的實現分為本地和遠程兩種方式：本地方式通過CPU卡、射頻卡等固態介質實現。

2.1　本地費控電能表

在電能表內進行電費實時計算，其主要功能包括：

a） 當剩余金額小于或等于設定的報警金額時，電能表能以聲、光或其他方式提醒用戶；金額應實時記錄，當金額低于設定的門限金額時，電能表發出斷電信號，控制負荷開關中斷供電；當電能表接收到有效的續交電費信息后，首先扣除金額，當剩余金額大于設定值（默認為零）時，方可通過遠程或本地方式使電能表處于允許合閘狀態，由人工本地恢復供電。

b） 剩余金額不能超過設計允許的電能表儲值金額；儲值金額由電能表顯示位數決定。

c） 電能表的預存電費金額應能與表內的剩余金額進行準確迭加，并能將剩余金額、電能表用電參數等信息返寫至固態介質。

d） 電能表不接受非介質輸入的任何信息。當使用非介質或進行操作時，電能表能進行有效防護；在非介質或操作撤銷后，電能表能正常工作且數據不丟失。

g） 通過固態介質對電能表進行參數設置、預存電費、信息返寫、ESAM數據抄讀和下發遠程控制命令操作時，需通過嚴格的密碼驗證及安全認證，除用戶購電信息外的其他用電參數設置還應通過編程鍵和編程密碼驗證使電能表處于編程允許狀態下方可進行。

2.2　遠程費控電能表

電費計算在遠程售電系統中完成，表內不存儲、顯示與電費、電價相關信息。電能表接收遠程售電系統下發的拉閘、允許合閘、ESAM數據抄讀指令時，需通過嚴格的密碼驗證及安全認證。

可通過虛擬介質對電能表內的用電參數進行設置；

2.3　安全認證加密要求

通過固態介質或虛擬介質對電能表進行參數設置、預存電費、信息返寫和下發遠程控制命令操作時，需通過嚴格的密碼驗證或ESAM模塊等安全認證，以確保數據傳輸安全可靠。ESAM模塊的加密算法應符合國家密碼管理的有關政策，使用SM1算法。電能表在全性能試驗或驗收試驗時，通過系統內有資質的檢測機構對電能表數據傳輸進行安全認證檢查，檢查依據《智能電能表信息交換安全認證技術規范》。

3　測量及監測

能測量、記錄、顯示當前電能表的電壓、電流（包括零線電流）、功率、功率因數等運行參數。測量誤差（引用誤差）不超過±1％。

4　事件記錄

a） 記錄電能表清零事件的發生時刻及清零時的電能量數據。

b） 記錄編程總次數，最近10次編程的時刻、操作者代碼、編程項的數據標識。采用

c） 記錄校時總次數（不包含廣播校時），最近10次校時的時刻、操作者代碼。

d） 記錄掉電的總次數，最近10次掉電發生及結束的時刻。

e） 記錄最近10次遠程控制拉閘和最近10次遠程控制合閘事件，記錄拉、合閘事件發生時刻和電能量等數據。

f） 記錄開表蓋總次數，最近10次開表蓋事件的發生、結束時刻。

5　費率、時段及電價方案

具有兩套費率時段表，可在約定的時刻自動轉換；每套費率至少支持4個費率。

具有日歷、時鐘，全年應至少可設置2個時區，在24h內至少可以任意編程8個時段；時段的最小間隔為15min；時段可跨越零點設置。

具有兩套電價方案，可在約定的時刻或達到約定的用電量水平時自動轉換。

支持通過紅外、RS485通信接口修改費率表、時段表及電價方案，有防止非授權人操作的安全措施。

6　顯示功能

a） 電能表能顯示以下信息：

1） 當月和上月月度累計用電量；

2） 當前剩余金額；

3） 當前階梯電價；

4） 各費率累計電能量示值和總累計電能量示值；

5） 當前時間；

6） 報警代碼或提示；

7） 插卡及通信狀態提示；

8） 電能表的表號。

b） 電量顯示單位為千瓦時（kWh），顯示位數為8位，含2位小數。

c） 剩余金額顯示單位為元，顯示位數為8位，含2位小數。

d） LCD背光喚醒方式，包括按鍵喚醒、紅外喚醒（任意紅外設備均可喚醒）、等方式；在正常使用情況下，LCD壽命不小于10年。

e） 停電時可通過按鍵喚醒顯示（背光燈可不點亮）；喚醒后如無操作，LCD在自動顯示一個循環后應自動關閉；按鍵顯示操作結束30秒后自動關閉顯示。

f） 指示燈： －脈沖指示燈：紅色，平時滅，計量有功電能時閃爍；

－報警指示燈：紅色，正常時滅，報警時常亮。

－跳閘指示燈：黃色，負荷開關分?jǐn)鄷r亮，平時滅。

7　報警功能

當出現下列故障或報警項時，LCD立即停留在該代碼上或報警提示，且背光燈持續點亮；

a） 當剩余電費小于報警電費時，提示“請購電”；

b） 當電能表出現故障時，顯示出錯信息碼（用Err-ＸＸ表示）：

1） Err－01  控制回路錯誤；

2） Err－02  ESAM錯誤；

3） Err－04  時鐘電池電壓低；

4） Err－08  時鐘故障；

5） Err－10  認證錯誤；

6） Err－16  修改密鑰錯誤。
