詳細信息（供應江北區伸縮接頭/高質量限位伸縮接頭）

產品編號：	42510305316

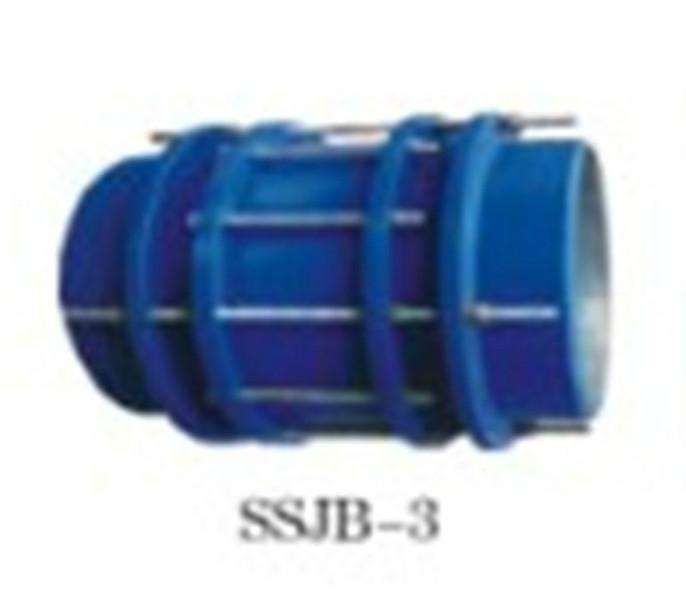

產品名稱：	SSJB-3型壓蓋式限位伸縮接頭
規　　格：
產品備注：
產品類別：	伸縮接頭系列

產品說明

壓蓋式限位伸縮接頭的型號是：SSJB-2、SSJB-3、和BY，SSJB-2和SSJB-3是廠標型號，BY是國家標準中的型號。

壓蓋式限位伸縮接頭的執行標準是：《GB/T12465-2002管路松套補償接頭》和《GB/T12465-2007管路松套補償接頭》，《GB/T12465-2007》包含《GB/T12465-2002》內容

壓蓋式限位伸縮接頭主要由：壓蓋、本體、密封圈、限位螺桿、螺母、限位伸縮管、螺栓組成。主要作用是防止管道超量位移導致的伸縮接頭的泄露和損壞，在允許位移的范圍內吸收管道的軸向位移，承受管道的壓力和推力。

壓蓋式限位伸縮接頭是在伸縮接頭的基礎上增加了限位螺桿裝置，管道在允許的伸縮量中可以自由伸縮，一旦超過伸縮量時限位螺桿兩端的雙螺母鎖定伸縮量從而起到限位作用，補償管道因熱脹冷縮或地基下沉引起的管線軸向位移和扭曲、偏心，從而保護被連接的泵或閥門。
壓蓋式限位伸縮接頭密封圈為錐形密封圈，材質是：NBR丁晴橡膠，此密封圈的密封面積大，使用時與壓蓋形成錐度受力，受力越大密封越緊，其他材質為：Q235碳鋼。
壓蓋式限位伸縮接頭在中的連接方式是兩端焊接（廠標型號為：SSJB-3），但是本廠根據管道實際需求也有兩端法蘭連接的（廠標型號為：SSJB-2）
壓蓋式限位伸縮接頭在所有伸縮接頭中的結構長度最長，補償量,有兩根密封圈，限位螺桿的螺母兩端鎖定，承受管道的壓力也，特別適合角向位移和軸向位移需求大的管道使用。

序號	名稱	數量	材料
1	壓蓋	2	QT400-15、Q235A、ZG230-450、20
2	套筒	1	Q235A、20、16Mn
3	密封圈	2	NBR
4	限位短管	2	Q235A、20、16Mn
5	螺母	Tn	Q235A、35、1Cr18Ni9Ti
6	長螺母	n	Q235A、35、1Cr18Ni9Ti
7	螺柱	n	Q235A、35、1Cr18Ni9Ti

公稱通徑DN	管子外徑		外形尺寸			伸縮量△L	n-Th
公稱通徑DN	DW	Do	D	L	L1	伸縮量△L	0.6-1.6MPa	2.5MPa
65	76	76	155	645	180	90	2-M12	2-M12
80	89	89	165					2-M12
100	108	108	190					2-M16
100	114	114	195
125	133	133	215
125	140	140	225
150	159	159	245				2-M16	3-M16
150	168	168	255				2-M16	3-M16
200	219	219	310	645	180	90	2-M16	3-M16
250	276	276	375	645	180	90	3-M20	4-M20
300	325	325	440	655	220	110	3-M20	5-M20
350	377	377	490				4-M20
400	426	426	540				4-M20
450	480	480	590				5-M20	6-M20
500	530	530	645
600	630	630	750
700	720	720	850				6-M20	7-M20
800	820	826	965	1075	290	150	6-M24	8-M24
900	920	926	4065				7-M24	9-M24
1000	1020	1026	1165				7-M24	9-M24
1200	1220	1226	1365				8-M24	10-M24
1400	1420	1428	1590				9-M27	12-M27
1500	1520	1528	1690				9-M27	12-M27
1600	1620	1628	1795				10-M27	14-M27
1800	1820	1828	2000				11-M27	15-M30
2000	2020	2030	2200				12-M27	16-M30
2200	2220	2230	2420				13-M27
2400	2420	2430	2635				14-M30
2600	2620	2630	2835				15-M30
2800	2820	2830	3040				16-M33
3000	3020	3030	3240				17-M33
