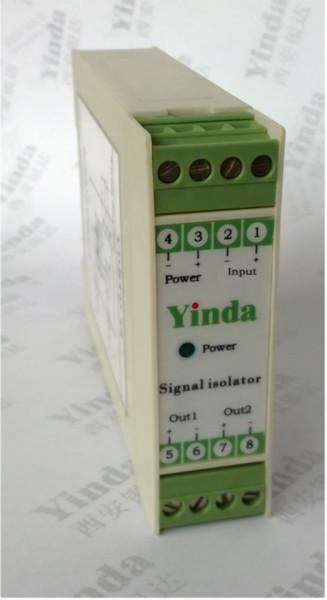

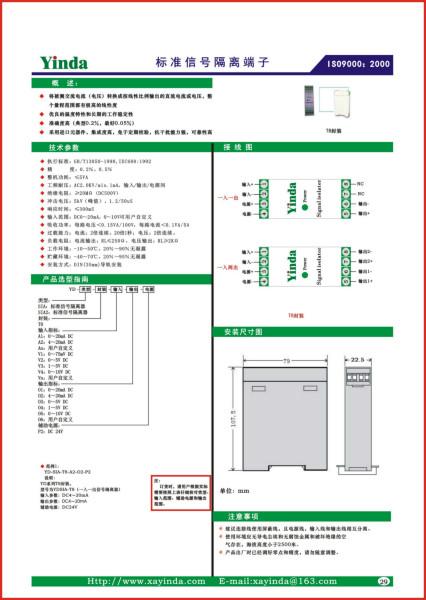

供應信號隔離器YDSIA2-T8

◆ 執行標準：GB/T13850-1998,IEC688:1992
◆ 精 度：0.2％
◆ 整機功耗：≤5VA
◆ 工頻耐壓：AC2.0KV/min.1mA，輸入/輸出/電源間
◆ 絕緣電阻：≥20MΩ（DC500V）
◆ 沖擊電壓：5kV（峰值），1.2/50uS
◆ 響應時間：≤300mS
◆ 輸入范圍：DC0～20mA，0～10V可用戶自定義
◆ 吸收功率：每路電壓＜0.15VA/100V，每路電流＜0.1VA/5A
◆ 過載能力：電流：2倍連續，20倍1秒；電壓：2倍連續。
◆ 負載電阻：電流輸出：RL≤250Ω，電壓輸出：RL≥2KΩ
◆ 工作環境：-10～50℃，20％～90％無凝露
◆ 貯藏環境：-40～70℃，20％～95％無凝露
◆ 安裝方式：DIN(35mm)導軌安裝

◆產品選型指南：

YD-類型-封裝-輸入-輸出-電源
 SIA：標準信號隔離器(SIA:一入一出；SIA2：一入
二出。注：T8型封裝供電只有24Ｖ DC.）
封裝：

T8：T型T8封裝
輸入指標：

A1：0～20mA DC
A2：4～20mA DC
An：用戶自定義
V1：0～75mV DC
V2：0～5V DC
V3：1～5V DC
V4：0～10V DC
V5：-10～0～+10V DC
Vn：用戶自定義
輸出指標：

O1：0～20mA DC
O2：4～20mA DC
O3：0～5V DC
O4：1～5V DC
O5：0～10V DC
O6：用戶自定義
輔助電源：

P2：DC24V

◆ 范例：
 YD-SIA2-T8-V2-O2-P2
說明：
 YD系列T型T2封裝，型號為YDSIA2-T8（一入兩出）信號隔離器
輸入?yún)?shù)：DC0～5V
輸出參數：DC4～20mA（兩路）
輔助電源：DC24V

注意事項:

◆ 建議連接線使用屏蔽線，且電源線，輸入線和輸出線相互分離。
◆ 使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的空
     氣存在，海拔高度小于2500米。
◆ 產品出廠時已經調好零點和精度，請勿隨意調整。
