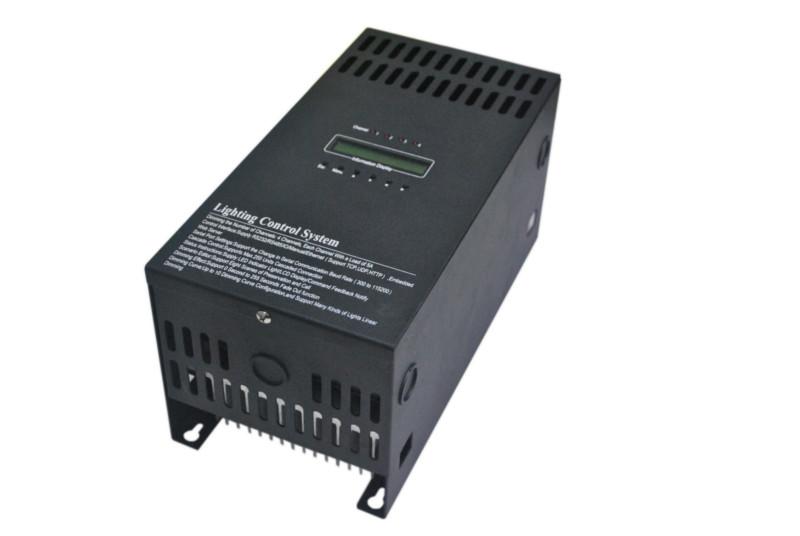

供應調光硅箱網絡版

電源控制器

應用推薦

會議室，背景音樂系統，音響設備系統，卡拉OK商務俱樂部，中端和低端迪斯科，家庭娛樂系統，固定安裝的小型和中等場地，迪斯科和搖滾俱樂部及其他開關量遠程控制場合等需要電源管理的地方。

主要功能

一、提供8個電源開關通道，單通道的電流為20A，總輸入電流為40A；

二、8路通道開關狀態可由面板指示燈顯示；

三、通過面板一鍵開關，可時序關啟/關閉通道，實現時序功能；

四、可通過面板按鍵對每一通道進行開關控制；

五、提供RS232/RS485串口控制、RS232/RS485級聯口(可進行RS232/RS485級聯，可支持999 臺級聯),Ethernet網絡接口和IO控制接口；

六、提供8個獨立干節點控制接口，可外接開關或連接中控系統RELAYS口，對通道進行單獨     開關操作；

七、可通過軟件指令，鎖閉和解鎖面板按鍵操作和蜂鳴器功能；

八、提供1-8號端口獨立開關控制指令和時序開關控制指令；

九、提供1-8號端口獨立開關的延時設置，可現場進行開關機的延時時間和順序的設定，延時時間可達18.2小時（可對投影機等設備進行延時關電操作）；

十、提供端口互鎖功能，可用于燈光開關、電動屏幕升降、升降架、電動窗簾、會標升降、投影機電動吊架升降及其他開關量遠程控制場合。

十一、提供掉電恢復工作模式，工作過程中意外斷電，復電后各通道可時序恢復斷電前的工作狀態。

十二、內置網頁服務器，可通過電腦、平板及智能手機設備的瀏覽器直接登錄控制設備操作；

十三、設備配有交流電源過零點檢測分析電路，繼電器在交流電過零時動作，不會產生繼電器觸　　點打火花現象,能夠充分保護繼電器開關觸點。

技術參數：

輸入工作電源：AC220V 50/60Hz

輸出通道數：　8通道

電源輸入接口：3P 300V/30A 接線端子

通道負載接口：3P 300V/30A 接線端子

通道負載輸出：單通道輸出負載20A

總負載輸出：　功率8000W

開關器件：　　繼電器

繼電器參數：

NO 觸點負載：30A　250VAC/24VDC

NC 觸點負載：20A　250VAC/24VDC

繼電器切換電壓：300VAC/24VDC

繼電器切換電流：30A

繼電器切換功率：7500VA,720W

繼電器電氣壽命：100，000次

控制接口：

1 x RS232 串口

1 x RS485 串口

1 x ETHERNET 網絡接口

1 x DRY CONTACT 干接點接口

手動控制界面：

1 x 時序開關按鍵

8 x 通道單獨開關按鍵

面板工作狀態指示：

8 x 通道狀態LED指示燈

1x 串口收發狀態LED指示燈

1x 電源LED指示燈

使用環境：

溫度范圍 －5℃ 至 +40℃

濕度范圍 0 至 90% RH

設備外觀尺寸：

外箱尺寸（長 x 寬 x 高）：：430 mm X 260 mm X 120 mm

實物尺寸（長 x 寬 x 高）：：370 mm X 200 mm X 65 mm

重量：4.5Kg
