供應山東接地電磁鎖DSW-J-D廠家，山東接地電磁鎖廠家生產批發銷售

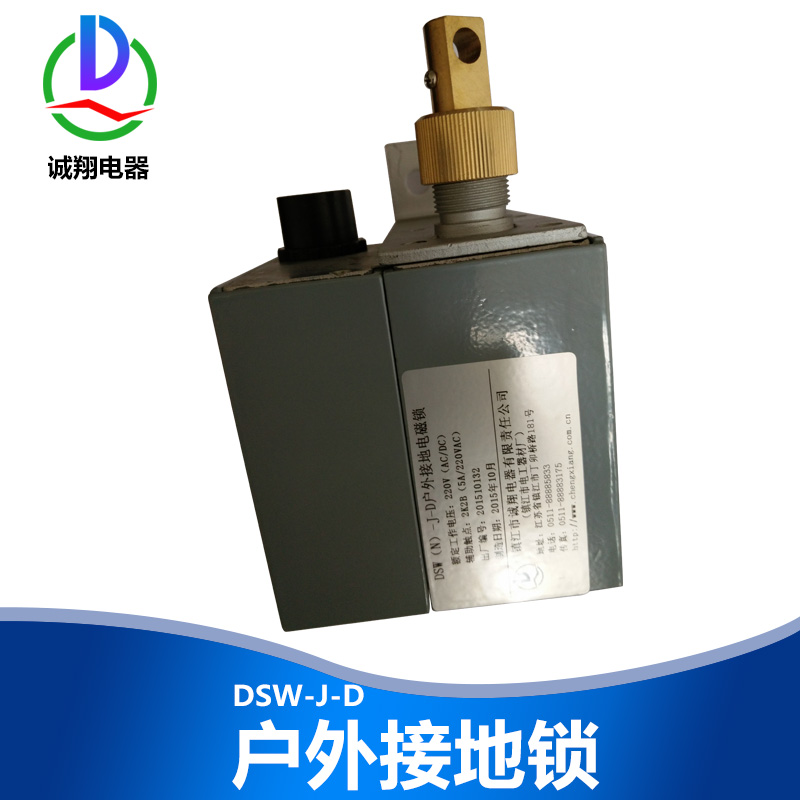

DSW(N)-J-D接地電磁鎖

1、 概述
1.1 產品的主要用途
1.1.1 帶電掛地線及帶地線合閘是電力系統中忌諱的惡性誤操作事故，從防誤技術管理的角度其重要的原因就是臨時接地線未能納入到防誤閉鎖系統或閉鎖回路中，以及未裝設接地裝置的設備檢修時必須裝設接地線，這些接地線往往都未能與相關的設備形成閉鎖，即使裝設了接地刀閘的設備，有時會因?yàn)樵O(shè)備本身檢修需將接地刀閘拉開而臨時掛接地線，此時所掛接地線與該設備防誤閉鎖系統已解除，以上綜合所述裝設的接地線都未能接入防誤閉鎖系統中。當操作人員誤操作時，就會發生惡性誤操作事故，事故的后果都比較嚴重。
1.1.2 為避免此類誤操作事故，一種適用的電磁接地鎖應運而生。本電磁接地鎖就是專-用接地端的鎖具，本電磁接地鎖與相應電氣閉鎖回路或防誤系統連接，當不符合接地線裝設條件時接地線的接地端插不到電磁接地鎖上，電磁接地鎖上接地線不拆除時，相應的閉鎖相關設備就無法正常操作，可防止帶電掛地線以及帶地線合閘的惡性誤操作事故。
1.2 產品的適用范圍
1.2.1 本電磁接地鎖適用于變電站電氣閉鎖形式、監控防誤系統、獨立微機防誤系統中臨時接地線的閉鎖，它可實現在滿足裝設接地線條件方可插入接地線的接地端至電磁接地鎖上，同時電磁接地鎖輸出閉鎖點，以實現閉鎖其他設備的操作。
1.2.2 本電磁接地鎖設置了4對輔助接點，可根據用戶需要設置成常開或者常閉接點，可滿足防誤系統在采位時保證系統采位的準確性，分別采-集常開，常閉接點的雙接點采位的要求。
1.2.3 本電磁接地鎖具有較強的實用性，可用于不同電壓等級（220V及以下）不同電源性質（交流或直流）的閉鎖回路。
1.3 本產品特點
1.3.1 本產品具有較好的防水防潮性能，各部件均采用防銹材料組裝，能適應室外環境的長期運行。
1.3.2 本產品充分考慮了變電站二次電纜的接線，電纜線可直接接入鎖具內，并可方便二次電纜的制作。本產品采用較大接線端子，大可接入2.5平方的導線。
1.3.3 當閉鎖電路出現異常或本鎖具故障導致接地鎖不能正常操作時可方便進行解鎖操作。
1.3.4 本產品免調試、免維護。
2、 技術說明
2.1 產品型號及名稱
DSW(N)-J-D 電磁接地鎖

2.6.1 環境溫度：上限+40度；下限-20度。
2.6.2 濕 度 ： 相對濕度平均值不大于百分之95，月平均不大于百分之90.
2.6.3 特殊環境由用戶在訂貨時說明。
3、 產品安裝
3.1 電磁接地鎖安裝
3.1.1 將電磁接地鎖的安裝板用螺帽固定在接地扁鐵上或者直接焊接在接地扁鐵上。焊接時注意要用遮擋物將鎖體遮住，以防電弧灼傷鎖體表面而影響美觀。
3.2 接線
3.2.1 旋開接線盒底部螺絲，打開接線盒，按照接線示意圖進行接線。
4、 訂貨須知
4.1 產品型號
4.2 訂貨數量
4.3 額定工作電壓，電源性質。
4.4 輔助接點需求，說明所需常開、常閉接點的對數。
4.5 特殊要求另行說明。
