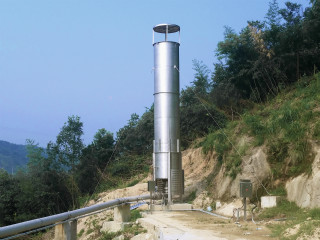

供應英環沼氣沼氣火炬 FAII500

Environtec FA系列火炬由奧地利ENTEC公司（始于1992年）設計研發，最早應用在農業養殖場沼氣工程，迄今已有20多年歷史。 2011年Environtec火炬在亞洲銀行(ADB)、環境(GEF)支持的“中國農村能源生態建設項目”中入選為沼氣火炬推薦供應商。

主要應用   沼氣工程都應設有應急燃燒火炬，在產氣量過大、或設備檢修等情況時應急燃燒；一些工業項目產生的沼氣則通過火炬燃燒處理，以滿足環保排放要求；垃圾填埋氣通過火炬主動導排燃燒，達到安全和除臭功能。通過增加的在線監測模塊（流量、燃燒溫度等參數），火炬可以申請CDM碳減排補償。

Environtec向相關行業標準委員會提供了專業建議，根據CJJ 133填埋氣處理規范、Gb50014排水規范，沼氣火炬應采用封閉式、或內燃式構造。

主要特點

· 奧地利英環設計、國內組裝生產

· 核心部件進口

· 暗火燃燒

· 無需鼓風機

· 采用引射器，實現“藍火”，減小火焰高度

· 雙層不銹鋼燃燒室或陶瓷纖維燃燒室

· 全自動點火和實時火焰監控

· 可切換氣柜柜位點火、壓力點火、遠程點火、手動點火

· “即插即用”設計，用戶可自行安裝調試

· 在國內設常規備品備件庫存

主要結構

FAII沼氣火炬由燃燒室、引射器噴嘴、支撐結構、點火及火焰監測系統、阻火器、 主執行器、冷凝水排放、PLC控制柜等主要部件組成。

FAIII火炬采用大型全封閉式鋼結構，內置陶瓷耐溫模塊。

FAIV火炬進一步采用撬裝式結構，在底座上整體布置火炬、風機、管道、監測模塊以及電控等全部組件。

燃燒方式 自然吸風，采用特制引射器，大氣式燃燒

材質      火炬主體采用304不銹鋼，燃燒室采用雙層不銹鋼或陶瓷纖維

設計參數

沼氣流量范圍： 50-2000Nm?/h

           沼氣燃燒熱值:   5-6.8KWh/Nm?

設計沼氣壓力： 10－60mbar （低壓燃燒）

60－120mbar （高壓燃燒）

控制設備

火炬控制柜裝配有Siemens PLC S7-200系統，標準的軟件功能可以實現：氣柜柜位點火、壓力自動點火、遠程中控點火、現場手動點火、現場急停；以及向上層中控室傳輸火炬燃燒、閥門開啟、故障等運行信號；故障信號可在現場解除、或遠程重啟。

一次標準的PLC點火命令包含5次點火嘗試，每次約13秒；在正常燃燒過程中，如果火焰熄滅，火炬能自動識別并開始下一個點火循環，直到給出故障信號為止。
