成都靜音塑料拖鏈，封閉式塑料拖鏈，穿線拖鏈

拖鏈的結構：

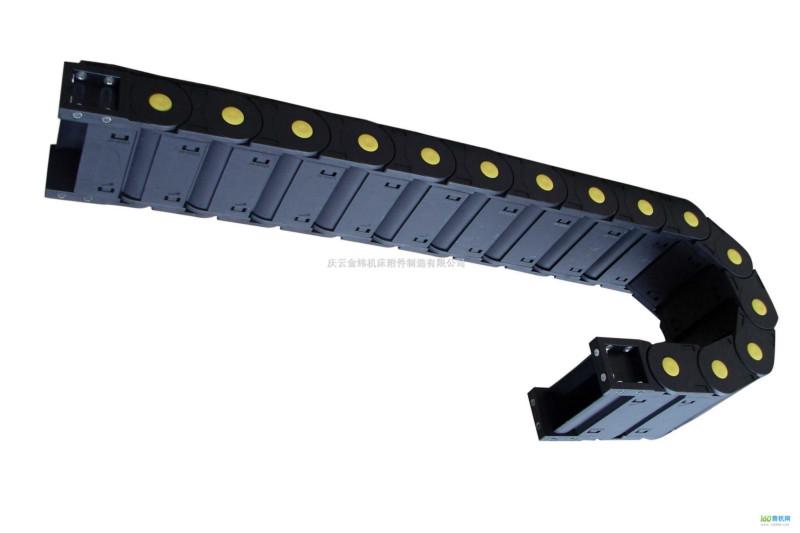

1、拖鏈外形似坦克鏈，由眾多單元鏈節組成，鏈節之間轉動自如。

2、相同系列的拖鏈內高、外高、節距相同，拖鏈內高、彎曲半徑R可有不同的選擇。

3、單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管等放入拖鏈內。

4、另可提供分隔片，將鏈內空間按需要分隔開。

5工程塑料拖鏈

塑料拖鏈 工程拖鏈 坦克鏈

用途和特點

（1）適合于使用在往復運動的場合，能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護的作用。

（2）拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。

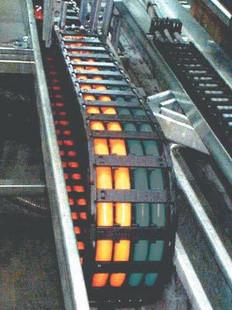

（3）拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。

拖鏈的結構

（1）拖鏈外形似坦克鏈，由眾多的單元鏈接組成，鏈接之間轉動自如。

（2）相同系列的拖鏈的內高、外高、節距相同，拖鏈內寬、彎曲半徑R可有不同的選擇。

（3）單元鏈節由左右鏈板和上下蓋板組成，拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。

（4）另可提供分隔片，將鏈內空間按需要分隔開。

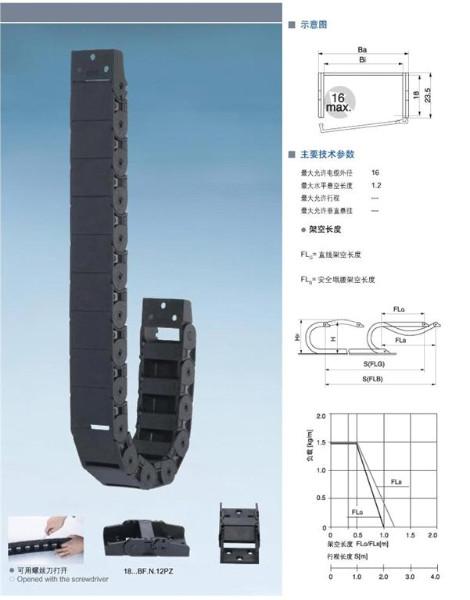

拖鏈的基本參數

（1）材料：增強尼龍，具有較高的壓力和抗拉負荷，良好的韌性、高彈性和耐磨性，阻燃，高低溫時性能穩定，可以使用在室外。

（2）抗耐性：耐油、耐鹽，并有一定的耐酸、耐堿能力。

（3）運行速度和加速度：速度可達5米/秒，加速度可達5米/秒（具體速度、加速度視運行情況而定）。

（4）運行壽命：在正常架空使用情況下，可達500萬往復運動次數

機床拖鏈選用原則：

內高：選擇內置電纜、油管、氣管、水管等中最粗的一根作為參考高度，加上至少10%的高度空間作為拖鏈內高。如果重疊按重疊后實際高度作為參考高度。

內寬：選擇較粗的一些電纜、油管、氣管、水管等，其外經之和作為拖鏈內寬的參考，并留有至少10%的寬度空間。

彎曲半徑：選擇內置電纜.油管、氣管、水管等中的彎曲半徑作為對考值并留有10%以上的空間拖鏈內置電纜、油管、水管、氣管的放置原則應該留有15%的剩余空間，讓內置電纜、油管等可以自由活動，在半徑方向上對拖鏈不產生拉力。直徑差別大的導線應該分開鋪設，重量平均分布.必要時可用分隔片分開。在高速或高頻率運行時，要盡量使導線在水平上相互分開，不要使之相互疊置，在電纜、氣管、油管等較多的時候建議使用分隔片
