FYB-110防爆壓力報警器

一、產品特點

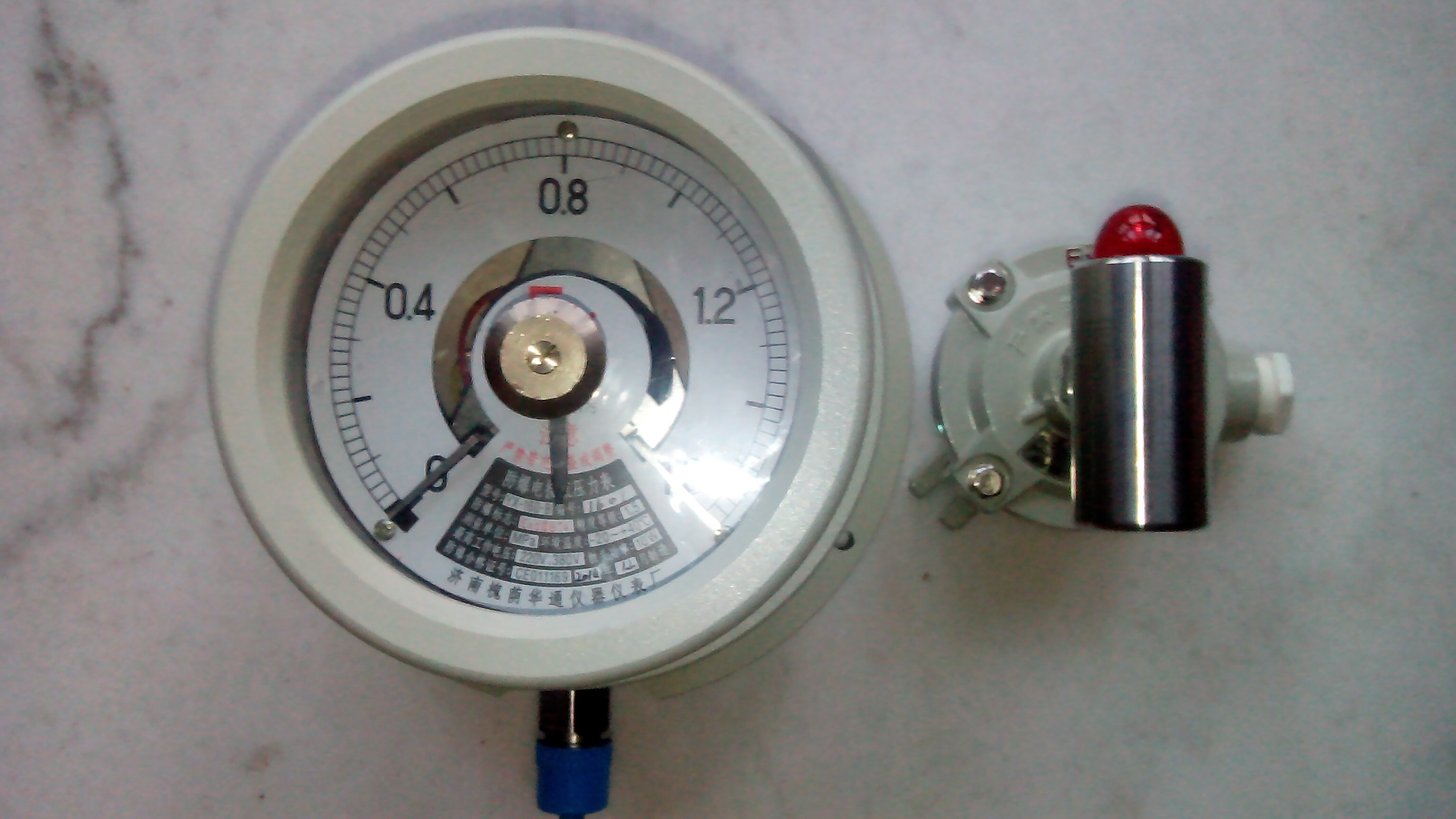

    防爆壓力報警器（型號:FYB-110）由防爆電接點壓力表和報警系統組成，分為有線防爆壓力報警器、無線防爆壓力報警器和電話聯網防爆壓力報警器供客戶選擇。儀表適宜在有危險的場所內用來測量非結晶、非凝固的性混合物或各種無性的介質壓力。報警系統在監測到介質的壓力超過上限報警值、低于下限報警值、超出上限與下限設定的區間報警值時,報警器均會立即鳴笛報警,通知有關人員。使用在危險區域的防爆電接點壓力表與使用在安全區的報警系統之間采用線纜或無線連接,適用于生產車間、泵站、供氧站等ExdIIBT4場所。

    本產品標配含有1套防爆電接點壓力表（型號:YX-160-B）,１套報警系統和/或１個直流穩壓電源。

二、 技術性能

1、 報警方式:當監測到非結晶、非凝固的性混合物或各種無性的介質的壓力超過上限報警值、低于下限報警值、超出上限與下限設定的區間報警值時,報警系統就會立即鳴笛報警,通知有關人員。

2、 測量范圍（MPa）:0～0.1,0～0.16,0～0.25,0～0.4,0～0.6,0～1,0～⒈6,0～⒉

5,0～4,0～6,0～10,0～16,0～25,0～40,0～60,-0.1～0,-0.1～0.15,-0.1～0.3,-0.1～0.5,-0.1～0.9,-0.1～1.5,-0.1～2.4。

    壓力單位換算:1Mpa=⒑19818kgf/cm.。

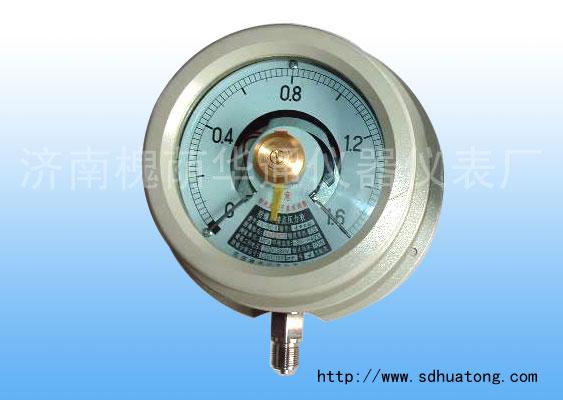

3、YX-160-B防爆電接點壓力表

    防爆電接點壓力表系按GB3836.1 《性環境用防爆電氣設備通用要求》和GB3836.2 《性環境用防爆電氣設備隔爆型電氣設備“d”》的相關標準進行設計,并經由的檢驗機構所審批的圖樣和技術文件進行制造。

    儀表的防爆類別為II類隔爆型B級T4組,其標志為ExdIIBT4。
    儀表適宜在有危險的場所內用來測量非結晶、非凝固的性混合物或各種無性的介質壓力。
    儀表經與具有相應防爆性能或采取相應安全措施的電氣器件(如繼電器及接觸器等)配套使用,便能對被控系統實現自動控制和發信(報警)的目的。

主要技術指標
    度等級:1.5級
    控制方式:上、下限緩行接點開關
    工作電壓:DC220C或AC380V
    觸頭功率:10VA
    工作位置:垂直安裝
    使用環境條件:-10～50℃,相對濕度不大于80%,且性混合物應屬IIB級T4組以下,工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。
    溫度影響:示值不大于0.4%/10℃,設定點不大于0.6%/10℃(使用溫度偏離20±5℃)。
    絕緣強度:50Hz正弦交流電2000V歷時一分鐘。
    重量:6kg
注:觀察窗的材質其抗沖擊強度不小于4J。觀察窗一旦損壞,則不準使用。

結構原理
    儀表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。
    儀表的隔爆外殼具有良好的隔爆性能,因此對在正常工作過程中由于火花或電孤的影響,除了能承受殼體內部的性氣體混合物在一旦引炸時產生的壓力外,并能有效地阻止由此產生的熱能向外順利傳播,而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時,傳至殼體外部的瞬間溫度已降低到性氣體混合物的燃點溫度以下,故不會導致傳爆。
    儀表的工作原理是基于檢測元件(測量系統中的彈簧管)的彈性變形,通過機械傳動使之帶動接點組中的觸頭產生相應的動作(閉合或斷開)以使控壓系統中的電路得以接通或斷開,從而實現自動控制報警和現場指示的目的。

電氣電路連接示意圖

儀表外形尺寸(單位:mm)

4、報警系統:

4.1有線報警器

    4.1.1內置報警音量≤110分貝的,每次報警鳴笛后壓力報警解除鳴笛自行終止。

    4.1.2可內置電池,市電斷電時能監控報警。

    4.1.3體積120×70×40mm

4.2無線報警主機

    4.2.1報警主機通過無線轉發器接收來自防爆電接點壓力表的報警信號并發出報警，音量可調

    4.2.2報警主機可同時接收八處報警點的報警信號，并分區顯示，信號音可調

    4.2.3報警主機可通過遙控器進行布防與撤防設置，報警主機與壓力監測轉發器之間距離可達10Km（空曠地，配遠距離轉發器）

4.3電話聯網報警主機

    4.3.1具有4.2無線報警主機的功能

    4.3.2通過報警主機可設定6組電話號碼，當報警信號產生時，報警主機現場報警;同時，立刻搶線撥打預先設定的電話號碼，使負責人員時間接到報警信號；

    4.3.3分固定電話聯網和GMS無線電話聯網2種型式可供選擇。

三、使用方法

1、安裝方法:

    ①防爆電接點壓力表在危險場所安裝前須仔細校對型號,規格和檢查指針是否歸于零位,如發現規格不對或指針偏離零位,應予查明原因后更換或重新規定。

    ②壓力表應垂直安裝在管道上,力求與取壓點之間保持同一水平位置,否則應計入由液位差所產生的誤差,校正指針歸零。同時,壓力表的安裝位置與測量點之間的距離應小于10,距離過長會因沿途管道的壓阻而影響儀表動態測量的反應速度和準確性。

    ③在測量穩定壓力時,可使用至壓力表標度上限值的3/4;在測量交變壓力時,應不大于壓力表標度上限值的2/3為宜。

    ④用螺絲刀下壓表心螺絲,帶動上、下限指針旋轉,設定上、下限報警值。

    ⑤特別提示:要小心緩慢地開啟壓力閥門,使液體或氣體逐漸進入安裝有壓力表的管道內。嚴禁快速開啟閥門,那樣會產生瞬間振沖擊波,頂壞壓力表,使表針無法復位歸零。由此造成的壓力表損壞不屬于保修范圍,特提醒注意。

    ⑥壓力表內部的接線端子中1號端子是公共端子,2號端子是下限報警端子,3號端子是上限報警端子,4號端子是接地端。

2、報警主機的使用方法

    ①報警主機在安全場所安裝前,打開報警主機底板的電池蓋,裝入電池,以備停電之需。

    ②把在安全場所的主機的電源插頭插入220V交流電插座,電源指示燈亮，有線報警器即進入工作狀態。

    ③無線報警器和電話聯網報警器需進行布防設置后，即進入工作狀態。
