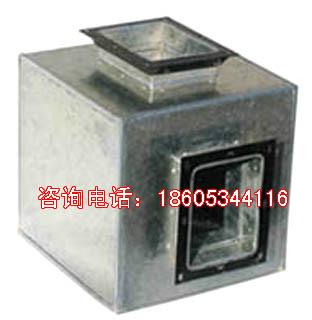

供應消聲器的分類消聲器的使用說明

德州市消聲器分類廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18605344116 郵箱： 908154117@qq.com

傳真： 0534-6065024 地址： 山東德州市

在線詢盤聯系廠家：18605344116 0534-6065024

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應消聲器的分類消聲器的使用說明）

消聲器的分類消聲器的使用說明

消聲器的詳細資料：

消聲器簡介

公司服務項目包括
1、噪聲綜合治理。

2、各種消聲器、吸聲材料、隔聲罩隔聲屏及隔聲門窗等。

3、消聲設備的安裝。

4、各種特殊環境的消聲。

5、各種消聲室與隔聲間。
消聲部分產品有：

1.ZF型阻抗復合式消聲器

2.WX微穿板消聲器

3.XW型消聲彎頭

4.GH型短臂消聲頭等及其它產品　

ZF型阻抗復合式消聲器

說明：本系列為國際消聲器之一，用角鋼框和木筋作骨架的玻璃棉吸聲片內管截面的空變和內外管之間的膨脹室所構成，外殼成矩形．對中低頻及高頻中都有較大的消聲作用．可用于降低空氣調節，采暖通風系統中的中、低壓風機的噪聲，適用風量為2000-60000M³/h用于對金屬表面無腐蝕作用及無粉塵的場合.反之需提出要求可以特殊加工供貨。
消聲量：低頻△R=10-15分貝／米，中頻△R=15-25分貝／米。高頻△R=25-30分貝／米，阻力系數ξ=0.4　阻力損失H=ξ×V²r/2gMMH20

消聲器技術參數

下列流速阻力損失			倍頻程中心頻率H2噪聲衰減量dB
M/S	H2Omm	Pa	63	125	250	500	1000	2000	4000	8000
6	0.9	9	12	13	16	21	38	40	35	32
8	1.6	16	14	15	16	21	38	38	35	34
10	2.5	25	15	15	17	22	32	35	33	34
12	3.0	30	16	16	17	22	27	30	28	30

ZF型消聲器外形尺寸及風量

型號	風量m³/h				外形尺寸mm			法蘭口徑mm		重量kg
型號	風速6m/s	風速8m/s	風速10m/s	風速12m/s	寬B		長L	寬B1	1	重量kg
1	2000	2660	3330	4000	800	500	1600	520	230	140
2	3000	4000	5000	6000	800	600	1600	510	370	160
3	4000	5330	6670	8000	1000	600	1600	700	370	200
4	5000	6660	8320	10000	1000	800	1600	770	400	230
5	6000	8000	10000	12000	1200	800	900	700	550	310
6	8000	10660	13340	16000	1200	1000	900	780	630	340
7	10000	13320	16640	20000	1500	1000	900	1000	630	370
8	15000	20000	25000	30000	1500	1400	900	1000	970	400
9	20000	26700	35400	40000	1800	1400	900	1330	970	460
10	30000	40000	50000	60000	2000	1800	900	1500	1310	510

GH型短臂消聲彎頭　　

外形結構：風管面積B×A≤400×400者，彎頭無導風消聲片

WX型微穿孔板消聲器　　

　　1、WX型微穿孔板消聲器是我公司生產的一種新型全金屬結構的寬頻帶消聲裝置,它是由鍍鋅（或鋁合金）微穿孔板組裝而成，由于采用了不同的穿孔率和不同的空腔的雙層微穿孔板，故在較寬的聲頻范圍內有良好的消聲效果。經測試證明，本消聲器（L=1.8m）在低頻時,消聲量為20-15dB；在中頻時，消聲量為20-25dB（風速在10~15m/s時）。
　　2、本型號消聲器結構簡單，磨擦阻力小且不用填料，工作時不起塵,不怕油霧、水氣及高溫氣流的沖擊。因此，廣泛適用于空調通風管道中使用。
　　3、微穿孔消聲器的阻力損失小。經測試，本消聲器在風速9-11m/s時，阻力損失為0.7-3mmH2O.
　　4、本公司生產的WX型微穿孔板消聲器,由兩節組成，有效長度1.8m，斷面尺寸系根據標準風管制作，按其尺寸大小分為WX—Ⅰ型、WX—Ⅱ型、WX—Ⅲ型三種規格、具體形式見圖，規格見表，選用時用戶可根據消聲量要求及使用場所，可以在中間串通若干節。
　　5、選用時，通過消聲器的空氣流速不宜過大，一般應控制在16m/s左右。選用時如用戶有特殊要求，本公司可代為設計制作，亦承接來圖加工。

WX-I型規格尺寸表

型號	選用尺寸B×H	外形尺寸b×h	接管法蘭規格	適用風量m³/h	編號	選用尺寸B×H	外形尺寸b×h	接管法蘭規格	適用風量m³/h
1	320×250	720×650	L25×4	＜4300	14	630×630	1030×1030	L25×4	＜21000
2	320×320	720×720	L25×4	＜5500	15	800×320	1200×720	L25×4	＜13000
3	400×250	800×650	L25×4	＜5400	16	800×400	1200×800	L25×4	＜17000
4	400×320	800×720	L25×4	＜6900	17	800×500	1200×900	L25×4	＜21000
5	400×400	800×800	L25×4	＜8600	18	800×630	1200×1030	L25×4	＜27000
6	500×250	900×650	L25×4	＜6700	19	800×800	1200×1200	L25×4	＜34000
7	500×320	900×720	L25×4	＜8600	20	1000×320	1400×720	L25×4	＜17000
8	500×400	900×800	L25×4	＜10800	21	1000×400	1400×800	L25×4	＜21000
9	500×500	900×900	L25×4	＜13000	22	1000×500	1400×900	L25×4	＜27000
10	630×250	1030×650	L25×4	＜8500	23	1000×630	1400×1030	L25×4	＜34000
11	630×320	1030×720	L25×4	＜10000	24	1000×800	1400×1200	L25×4	＜43000
12	630×400	1030×800	L25×4	＜13000	25	1000×1000	1400×1400	L25×4	＜54000
13	630×500	1030×900	L25×4	＜17000

WX—Ⅱ型規格尺寸表

26	1250×400	1650×800	L30×4	<27000	32	1600×500	2000×900	L40×4	<4300
27	1250×500	1250×500	L30×4	<33000	33	1600×630	2000×1030	L40×4	<5400
28	1250×630	1650×1030	L30×4	<42000	34	1600×800	2000×1200	L40×4	<6900
29	1250×800	1650×1200	L30×4	<54000	35	1600×1000	2000×1400	L40×4	<8600
30	1250×1000	1650×1400	L30×4	<67000	36	1600×1600	2000×1650	L40×4	<10800
31	1250×1250	1650×1650	L30×4	<84000

WX—Ⅲ型規格尺寸表

37	2000×800	2400×1200	L40×4	<86000	39	2000×1250	2400×1650	L40×4	<135000
38	2000×1400	2400×1800	L40×4	<10800

高壓離心機消聲器（G型） 　

　　適用于全壓在500-2000毫米水柱的各系列離心機的消聲.消聲器的壓力損失在30毫米水柱以下?？捎糜?-18、9-27等系列風機的消聲。也可用于引風機與鼓風機的消聲.消聲器外型分為圓型與方形兩種，與所使用的變管形狀相配合,消聲器適用溫度為200-250℃及0-120℃兩類。前者用于引風機的消聲。請選用注明。各式消聲效果大致相同。

消聲量（氣流速度20-30m/s）

頻率H₂	125	250	500	1000	2000	4000
減噪量dH	10-15	18-18	30-35	35-40	40-45	30-35

附表

離心風機消聲器
型號	流量米³/時	法蘭口徑mm		外形尺寸mm		長度mm	價格
G₁	1500	φ170	150×150	φ410	390×390	1200
G₂	3000	φ230	210×210	φ470	450×450	1400
G₃	4000	φ260	270×270	φ500	440×510	1400
G₄	5000	φ300	270×270	φ640	510×610	1400
G₅	8000	φ380	340×340	φ720	580×680	1600
G₆	13000	φ430	370×490	φ320	730×810	1800
G₇	21000	φ600	540×540	φ930	780×1080	1800
G₈	33000	φ760	680×680	φ1100	1000×1240	2000

低壓離心通風消聲器（D型）

適用于低壓風機的通風消聲，多用于通風空調，本系列消聲器空氣流速10-20m/s，阻力損失小于10毫米水柱。本消聲器系列主要采用阻性消聲結構，對大流量情況采用片式結構。　

氣流速度10-20m/s時消聲特性如計：

頻率（Hz）	125	250	500	1000	2000	4000
減噪量（dB）	10-15	15-20	25-30	35-40	35-40

A聲級減少20-25dB語言干擾減少30-35dB。本系列消聲器使用溫度為100℃以下。要求無粉塵與腐蝕性氣體的環境。為了提高低頻消聲可選用DA型消聲器（低頻消聲提高5分貝）。

低壓通風空調消聲器
型號	流量米³/時	法蘭口徑mm		外形尺寸mm		長度mm
D₁	2500	φ280	220×270	φ620	560×510	1500
D₂	3700	φ340	280×320	φ690	620×560	1500
D₃	5400	φ410	340×380	φ750	780×620	1600
D₄	7400	φ470	380×450	φ810	820×690	1600
D₅	11000	φ560	460×540	φ950	900×780	1800
D₆	15000	φ660	500×680	φ1050	1140×920	1800
D₇	20000	φ760	520×730	φ1150	1360×970	2000
D₈	35000	φ1000	860×950		1790×1190	2000
D₉	50000	φ1200	1000×1150		2160×1380	2200

羅茨鼓風機消聲器L型 　

羅茨鼓風機消聲器L型
型號	流量（米³/分）	法蘭口徑mm	外徑	長度
L₁	10	φ110	φ350	1000
L₂	20	φ150	φ400	1400
L₃	40	φ210	φ450	1600
L₄	80	φ290	φ630	1800
L₅	160	φ410	φ800	2000
L₆	200	φ460	φ850	2200

　　本系列消聲器采用改良的折板式結構，既減少氣流阻力又提高消聲效果主要用于羅茨鼓風機進行排氣消聲，它的特點是消聲效果好，消聲器與各式羅茨風機的風量相適應，外型為圓型。

經實驗室測定消聲效果為：

頻率（Hz）	125	250	500	1000	2000	4000
減噪量（dB）	10-15	18-23	30-35	35-40	35-40	40-45

結構形式為：A聲級減少25-30dB 語言干擾級減少33-37dB阻力損失小于50毫米水柱

軸流通風機消聲器（Z型） 　

　　適用于各式軸流風機，阻力很小，消聲量相對較低，若要求高消聲效果請選用ZA型消聲系列，該系列較Z型各頻帶消聲提高5-10dB。

頻率（Hz）	125	250	500	1000	2000	4000
減噪量（dB）	12-17	15-20	25-30	25-30	20-25	15-20

典型結構為：A聲級減少10-15dB
Z型系列消聲器外型為圓型有進出風兩種形式
ZA型外型可為圓形或方形

附表

軸流通風機消聲器（Z型）
型號	流量（米³/時）	法蘭口徑mm	外徑	長度
Z₁	5000	φ360	φ510	1500
Z₂	10000	φ620	φ770	1600
Z₃	17000	φ730	φ880	1600
Z₄	26000	φ860	φ1010	1700
Z₅	35000	φ1000	φ1130	1700
Z₆	40000	φ1100	φ1240	1800
Z₇	50000	φ1200	φ1350	1800

軸流風機消聲器（ZA型） 　

紡織噪聲控制
型號	風量m³/h	主要吸聲材料
Z12-1型	50000-90000	超細玻璃棉
Z16-1型	80000-130000	超細玻璃棉
Z20-1型	10500-190000	超細玻璃棉
說明：消聲值20分貝左右，如風量增大或增大消聲值可增加造價與尺寸。

微穿孔板凈化通風消聲器（L型） 　

　　這一類微穿孔板的大型凈化通風消聲器用于各種潔凈條件下的通風，微穿孔板的材料有不銹鋼、鋁板、電鍍板、鋼板噴染的各種規格適用于潮濕,有水條件下的通風，微孔孔徑0.5-1.1毫米板厚0.3-0.5毫米，一般使用風速10-15m/s。阻力損失小于7mm。消聲效果為：

頻率（Hz）	125	250	500	1000	2000	4000
減噪量（dB）	5-10	10-15	15-20	20-25	15-20	10-15

典型結構型式為：一般A聲級減少20dB

型號	流量（米³/時）	法蘭口徑mm	外徑	長度
W₁	5000	800×200	1000×450	2200
W₂	10000	1000×350	1400×550	2400
W₃	18000	1000×900	1400×1100	2400
W₄	36000	1800×960	2200×1160	2400
W₅	50000	1800×1250	2200×1600	2400

空壓機進氣消聲器（K型） 　

　　適用于各式空壓機的進氣消聲。與空壓機的流量相適應，外型為圓形為阻抗復合式，對于裝在濾清器后面情況可采取微聯板型聲器（KA型）。此系列消聲器阻力較小，一般小于10毫米水柱。

型號	流量（米³/時）	法蘭口徑mm	外徑	長度
K₁	6	φ110	φ350	1200
K₂	10	φ135	φ400	1200
K₃	20	φ190	φ450	1400
K₄	40	φ270	φ500	1600
K₅	60	φ330	φ800	1800
K₆	80	φ375	φ900	2000
K₇	100	φ420	φ1000	2200

　消聲效果為

頻率（Hz）	125	250	500	1000	2000	4000
減噪量k型dB	10-15	20-25	35-40	35-40	35-40	30-35
減噪量kA型dB	15-20	18-23	25-30	25-30	25-30	20-25

ZK型阻抗復合式消聲器：（國際T701-6）　

　　適用于風機的通風消聲,多用于通風空調，本系列消聲器流速度為6-12m/s消聲效果低頻為10-15dB，中頻15-25dB，高頻25-30dB,平均阻力系數為0.4。
　　用系統的自然衰減和空調房間的降噪要求等因素來確定選用消聲器的型號和節數。

ZK型阻抗復合式消聲器尺寸表

型號	長度mm	外型尺寸mm	外形斷面m²	法蘭尺寸mm	有效截面m²）	膨脹比M₀	有效截頻Hz	適用風量（m³/h）
型號	長度mm	外型尺寸mm	外形斷面m²	法蘭尺寸mm	有效截面m²）	膨脹比M₀	有效截頻Hz	風速6 m/s	風速8 m/s	風速10 m/s	風速12 m/s
1	1600	800×500	0.40	520×230	0.093	4.26	596	2000	2660	3330	4000
2	1600	800×600	0.48	510×370	0.139	3.91	507	3000	4000	5000	6000
3	1600	1000×600	0.60	700×370	0.186	3.17	480	4000	5330	6670	8000
4	1600	1000×800	0.80	770×400	0.231	3.45	420	5000	6660	8320	10000
5	900	1200×800	0.96	700×550	0.278	3.43	380	6000	8000	10000	12000
6	900	1200×1000	1.20	780×630	0.372	3.20	339	8000	10660	13340	16000
7	900	1500×1000	1.50	1000×630	0.463	3.29	430	10000	13320	16640	20000
8	900	1500×1400	2.10	100×970	0.695	3.07	513	15000	20000	25000	30000
9	900	1800×1400	2.52	1330×970	0.928	2.72	470	20000	26700	33400	40000
10	900	2000×1800	3.60	1500×1310	1.390	2.59	393	30000	40000	50000	60000

國際l型消聲彎頭 　

　　適用于中壓風機的通風消聲,多用于通內空調，本系列消聲器流速度為10-20m/s阻損小于10mmH20本消聲彎頭主要采用阻性結構。B小于的1000mm可選用f×l型消彎頭大于1000mm的可選用f×Ⅱ型消聲彎頭，法蘭口徑可和風管的尺寸相同。

空間吸聲體、穿孔板、鋼板網可現場設計

吸收體
名稱	沙網、穿孔板、微穿孔板及防塵吸聲體：50、70、85、80
厚度	50mm 　　75mm　　100mm
尖劈吸聲體厚度	250mm　　　1000mm

吸聲尖劈

主要用途：是建造高質量消聲室所必需的收聲結構。用于播音室、入音棚、及吸聲場所。
吸聲特性：優良設計的吸聲尖劈高于一定頻率的汲聲系數大于99%。
質量指標：吸聲系數大于99%的頻率稱截止頻率，同樣長度的吸聲尖劈截止率越低越好。
吸聲尖劈采用全酚醒膠合的玻璃纖維板，（纖維直徑15-25微米）作為原料，不僅吸聲性能好，而且不怕潮，不易燃。

空間吸聲體
主要用途：用于廳堂、車間、走廊等各種需要吸聲降噪的空間。
特點：1、空間吸聲體比貼在墻面上的吸聲材料，有高得多的吸聲效果。
2、可以設計成各種懸吊在空中，例如可以與照明燈具聯合設計，既可以降低室內噪聲，又有美觀的感覺。本公司提供多種規格的玻璃纖維空間吸聲體，供需要吸聲降噪的用戶選用，也可根據用戶提供的設計，生產特殊規格的空間吸聲體。
