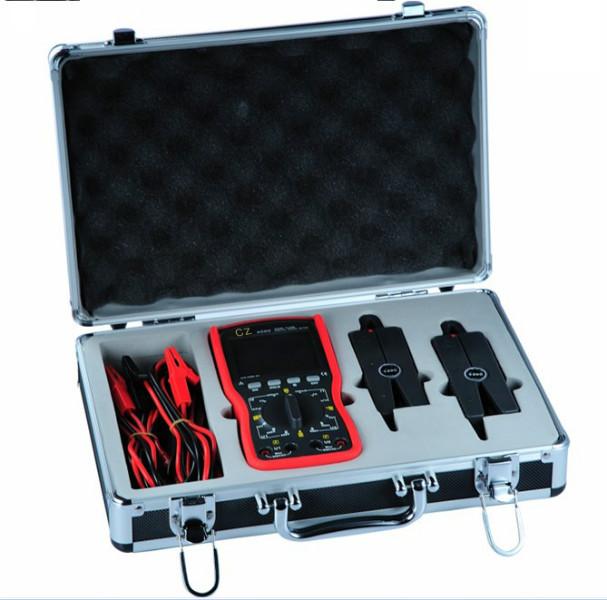

供應CZ4000ACZ4200A型雙鉗相位表

 功    能

同時測量兩路交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等

 電    源

DC9V 堿性干電池(1.5V AA×6)

量    程

(全自動)

電壓：AC 0.00V～600V

電流：AC 0.0mA～20.0A

相位：0.0°～360.0°

頻率：45.00Hz～65.00Hz

有功功率：0.0W～12kW

無功功率：0.0VAR～12kVAR

視在功率：0.0VA～12kVA

功率因數：-1～+1

 鉗口尺寸

尖小形電流鉗：7.5mm×13mm (選型)

圓口形電流鉗：35mm×40mm  (選型)

分辨率

電壓：AC 0.01V

電流：AC 0.1mA

相位：0.1°

頻率：0.01Hz

有功功率：0.1W

無功功率：0.1VAR

視在功率：0.1VA

功率因數：0.001

數據存儲

1500組

RS232接口

USB-RS232接口，所存數據上傳電腦，便于分析管理數據

 功    耗

開啟背光燈耗電70mA，電池連續工作14小時

關閉背光燈儀表耗電40mA，電池連續工作20小時

 顯示模式

LCD顯示，240dots×160dots

 儀表尺寸

長寬厚：196mm×92mm×54mm

檢測速率

約2秒/次

數據保持

測試中按HOLD鍵保持數據，“HD”符號顯示

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

背光功能

有，適合昏暗場所及夜間使用

電壓檢測

當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池

儀表質量

主機：550g(帶電池)

尖小形電流鉗：170g×2

圓口形電流鉗：185g×2

測試線：250g

測試線長度

1.5m

電流鉗線長

2m×φ5mm

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

輸入阻抗

測試電壓輸入阻抗為：2MΩ

耐    壓

儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘

絕    緣

儀表線路與護套外殼之間≥100MΩ

結    構

雙重絕緣，帶絕緣防振護套

適合安規

IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2
