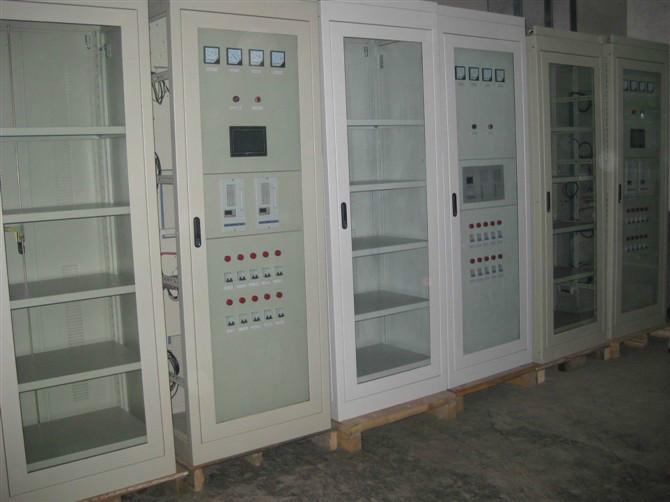

供應 GZDW-24AH/220V壁掛電源

 GZDW-24/220V壁掛電源

產品說明
一:直流壁掛電源簡介


名 稱：智能型微機直流壁掛電源


型 號：GZDW-ZT


   壁掛電源小系統是上海臻騰電氣專為小容量系統而設計；適合小型開關站、小型用戶變電站、系統采用一體化設計思想，由整流模塊、監控模塊、降壓?jiǎn)卧?、配電單元和電池安裝箱構成；具有體積小、結構簡單、獨立構成系統等特點；監控模塊采用LCD漢字菜單顯示，對系統監控和電池自動化管理功能完善，具有與自動化系統連接四遙接口，提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇。


二:直流壁掛電源工作原理


直流壁掛電源兩路市電經過交流切換輸入一路交流，給各個充電模塊供電。充電模塊將輸入單相交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓硅鏈裝置降壓穩壓后給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;
系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可通過液晶顯示屏或觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程監控系統。


三:直流壁掛電源系統特點


l 適合構成38/220V、65/110V以下的系統。


l 模塊、監控單元和降壓?jiǎn)卧捎脦щ姴灏谓Y(jié)構，安裝、維護方便。


l 可安裝3個3.0A/220V、3.0A/110V自然冷/風冷模塊。


l 降壓?jiǎn)卧哂凶詣?dòng)硅鏈降壓功能，電流2A,沖擊電流30A/0.5S。


l 監控器采用LCD顯示，漢字菜單，按鍵操作，可實現系統參數設置、系統工作參數顯示、系統故障指示和系統校準。


l 監控器具有對電池自動管理的功能。


l 提供RS232和RS485兩種通訊接口選擇，提供RTU、CDT、MODBUS三種通訊規約選擇,可與電站自動化系統連接。


l 監控器實現電池電壓、控母電壓，控母電流、電池充放電電流、模塊狀態檢測。


l 配電單元可提供2路交流輸入（可選擇一路PT供電）、3路饋電輸出。


l PT供電時系統自動限制輸出功率


四:直流壁掛電源技術指標


交流輸入電壓： 220V±20%


PT供電電壓： 100V±10%


電網頻率：50Hz±10%


功率因數：≥0.85


輸出電壓范圍：  90V-140V連續可調（對于110V系統）


                180V-280V連續可調（對于220V系統）


輸出限流：0.2A-2.5A(220V單模塊)       0.4A-4.5A(120V單模塊)


穩壓精度： ≤±0.5%


穩流精度： ≤±0.5%


紋波系數： ≤±0.1%


均 流 度：    ≤5%


效    率： ≥93%


輸出過壓保護： 280V±2V(220V), 140V±2V(110V)


絕緣電阻： ≥10M


絕緣強度：輸出對地、輸入對地、輸入對輸出施加2KVAC，時間1min無飛弧無閃絡。


可聞噪音:  ≤55Db


主機柜外形尺寸：510（寬）＊700（高）＊275（深）
電池柜外形尺寸：520（寬）＊700（高）＊275（深））




常用型號有:


GZDW-15/220V壁掛電源        GZDW-17/220V壁掛電源


GZDW-20/220V壁掛電源        GZDW-24/220V壁掛電源


GZDW-28/220V壁掛電源        GZDW-33/220V壁掛電源


GZDW-38/220V壁掛電源        GZDW-40/220V壁掛電源


GZDW-15/110V壁掛電源        GZDW-17/110V壁掛電源


GZDW-20/110V壁掛電源        GZDW-24/110V壁掛電源


GZDW-28/110V壁掛電源        GZDW-33/110V壁掛電源


GZDW-38/110V壁掛電源        GZDW-40/110V壁掛電源


GZDW-65/110V壁掛電源
