LA39-G系列按鈕

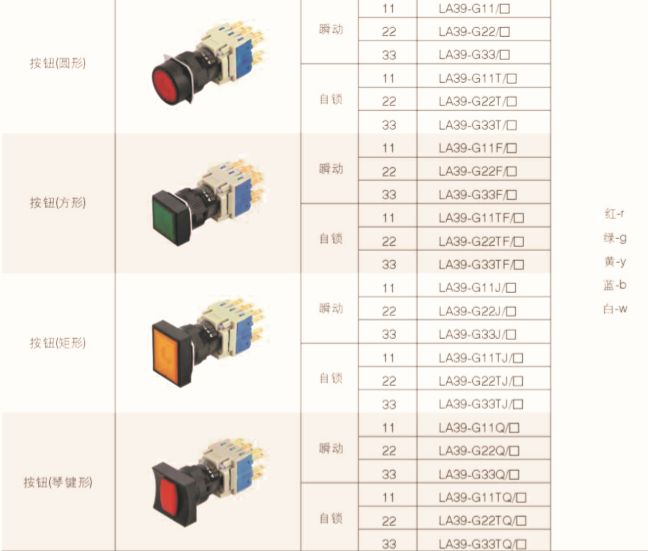

LA39-G11 圓形一般鈕 LA39-G11F 方形一般鈕
LA39-G11J 矩形一般鈕 LA39-G11Q 琴鍵形一般鈕
LA39-G11M一般蘑菇鈕 LA39-G11T 圓形自鎖鈕
LA39-G11TJ 矩形自鎖鈕 LA39-G11TQ 琴鍵形自鎖鈕
LA39-G11MT 蘑菇自鎖鈕 LA39-G11D 圓形帶燈按鈕
LA39-G11DF 方形帶燈按鈕 LA39-G11DJ 矩形帶燈按鈕
LA39-G11DQ 琴鍵形帶燈按鈕 LA39-G11MD 蘑菇帶燈鈕
LA39-G11TD 圓形自鎖帶燈按鈕 LA39-G11TDF 方形自鎖帶燈按鈕
LA39-G11TDJ 矩形自鎖帶燈按鈕 LA39-G11TDQ 琴鍵形帶燈按鈕
LA39-G11MTD 蘑菇自鎖帶燈鈕 LA39-G11X 圓形二位置旋鈕
LA39-G11XF 方形二位置旋鈕 LA39-G11XJ 矩形二位置旋鈕
LA39-G11X/f 圓形二位置自復位旋鈕 LA39-G11XF/f 方形二位置自復位旋鈕
LA39-G11XJ/f 矩形二位置自復位旋鈕 LA39-G11XS 圓形三位置旋鈕
LA39-G11XSF 方形三位置旋鈕 LA39-G11XSJ 矩形三位置旋鈕
LA39-G11XS/f 圓形三位置自復位旋鈕 LA39-G11XSF/f 方形三位置自復位旋鈕
LA39-G11XSJ/f 矩形三位置自復旋鈕 LA39-G11Y 圓形二位置鑰匙鈕
LA39-G11YF 方形二位置鑰匙鈕 LA39-G11YJ 矩形二位置鑰匙鈕
LA39-G11Y/f 圓形二位置自復位鑰匙鈕 LA39-G11YF/f 方形二位置自復位鑰匙鈕
LA39-G11YJ/f 矩形二位置自復位鑰匙鈕 LA39-G11YS圓形三位置鑰匙鈕
LA39-G11YSF 方形三位置鑰匙鈕 LA39-G11YSJ 矩形三位置鑰匙鈕
LA39-G11YS/f 圓形三位置自復位旋鈕 LA39-G11YSF/f 方形三位置自復位旋鈕
LA39-G11YSJ/f 矩形三位置自復位旋鈕 LA39-G11Z 緊急鈕
| Φ16 LA39-G系列按鈕開關 |
|
| LA39-G 系列按鈕開關是本公司自主開發,有獨立的產品。該系列產品集同類產品的優點,同時彌補了其他產品的不足,設計精巧、規格齊全、安裝方便、外觀美觀、動作可靠是該系列產品的優點。 | LA39-G 系列按鈕開關,是采用國際行的模塊化組合方式結構,主要由操作頭部及觸點模塊二大部分組成。頭部設計線條流暢、尺寸超薄,有多種外觀風格,防護等級達IP65,使控制面板的精美程度有了大幅度的提升。 | | | LA39-G 系列按鈕開關的觸點模塊,采用本公司的特有技術專長,設計成雙斷點快動型結構,大大提高了接觸可靠性和電氣分?jǐn)嗄芰?。觸點采用鍍金工藝,使其在低電壓、微電流的條件下能可靠工作。一個模塊可提供一對獨立的常開和常閉觸點,一個按鈕最多可裝三個觸點模塊(3 對常開觸點+3 對常閉觸點)。 | | | | | | 工作溫度 | -25℃~+55℃ | | 工作濕度 | 45~85%RH | | 接觸電阻 | ≤50mΩ | | 工頻耐壓 | 2000V AC | | 電氣壽命 | AC-15 | 10萬次(300次/小時) | | DC-13 | 5萬次(300次/小時) | | 防護等級 | IP65 | 有“TH”標志的能在濕熱環境下正常工作 | | 動作行程 | 1.5~2.0mm | | | 額定絕緣電壓Ui | 250V | | 約定發熱電流Ith | 5A | | 使用類別 | 額定工作電壓Ue | 24V | 110V | 220V | | AC-15 | 額定工作電流Ie | 2A | 1A | 0.7A | | DC-13 | 0.7A | 0.2A | 0.1A | | | | | | 安裝順序?yàn)椋簩⒉僮鞑糠执┻^面板孔,擰緊螺母后固定,然后將開關座的鎖扣與操作部分的鎖扣腳位置,壓入成一體,拆卸開關座時,將開關座鎖扣壓向內側就可拆卸. | | | | | | | | | 1.具有焊接和插撥式兩種接線方式,如采用插撥式接線,建議使用國際通用插頭(2.8 X 0.5mm )連接,并套上護套 2.如需焊接接線:A. 手工焊 25W, 3 秒以內。 B. 自動焊 240 ℃, 3 秒以內。 焊好后一分鐘之內不施加外力,然后套上護套,請勿使用熔劑助焊,避免滲入開關內部,造成產品損害。 3. 按鈕應用手操作,嚴禁用其它器具替代操作! | | |
