儀 器 類 型

CPJ-3007

CPJ-3010

CPJ-3015

工

作

臺

金屬臺面尺寸

260 × 152

306 × 152

340× 152

玻璃臺面尺寸

125 × 100

175 × 100

196× 96

X坐標行程

75

100

150

Y坐標行程

50

50

50

Z坐標行程

90 (調焦)

90 (調焦)

90 (調焦)

儀器測量精度(μm)

3+L/75

3+L/50

3+L/50

X，Y數顯分辨率

0.0005

投影屏

投影屏尺寸

  ?312，使用范圍＞?300　（刻有米字線）

投影屏旋轉范圍

  0～360°

旋轉角度數顯分辨率

  1 或 0.01°

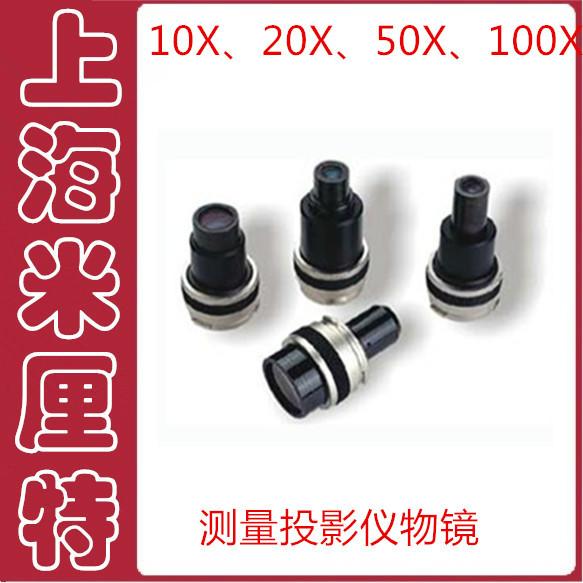

物 鏡

放大倍數

  10X(標配)　　20X(選) 　  50X (選) 　　 100X (選)

物方視場（mm）

    ?30　           ?15            ?6　　           ?3

物方工作距

    77.7　          44.3　　     38.4　           25.3

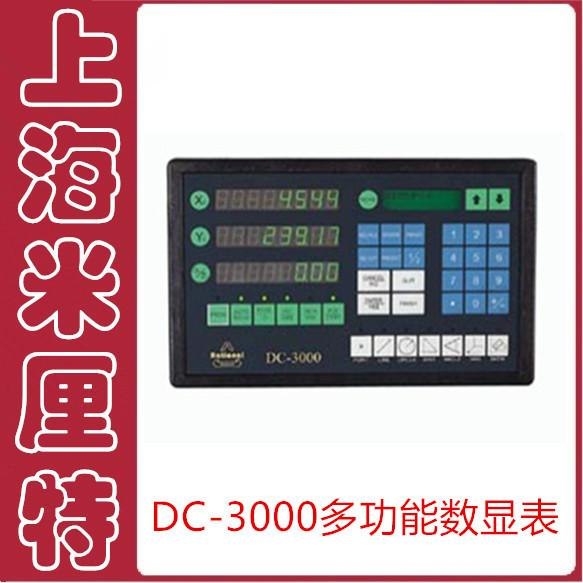

數據處理系統

DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離、角度測量。

儀器照明

透射與反射照明光源均為24V，150W鹵素?zé)?/span>

儀器電源

110V/ 220V(AC)，50/60HZ，總功率400W

冷卻方式

強制風冷 ( 3只軸流風扇 )

外形尺寸

長×寬×高

770×550×1100

770×550×1100

770×550×1100

儀器重量

單位:Kg

120

125

130

選 配 件

微型打印機、光學尋邊器、M2D軟件等；詳情請查閱投影儀附件說明。
