20BYJ48-A2步進電機齒輪箱介紹

一、設備功能特點

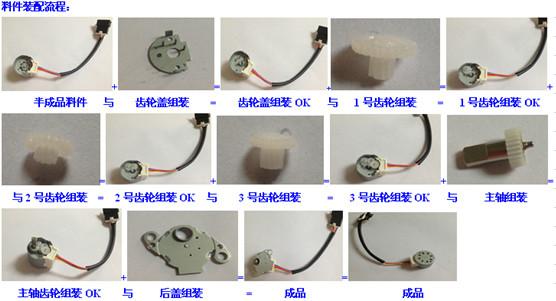

1.1多工位全自動實現 并自動組裝3個齒輪、輸出軸、輸出軸套、齒輪點油、后蓋裝入、整機鉚合、電流檢測、漏電檢測自動下料。

1.2設備全自動運行，只需一名操作工維護：原材料的補給。

1.3下料自動排序

1.4機器故障自動停機報警和自動分料功能。

1.5附圖示工位結構

二、設備基本參數

2.1外形尺寸（LXWXH）：2mX2mX700mm

2.2輸入電壓：220V±10% 50\60Hz

2.3總功率：2.0KW

2.4氣壓：0.4~0.7MPa

2.5產能：35-40PCS/min

三、設備基本配置

3.1設備機械配置

3.1.1定位和滑動部組件采用SKD11鋼材或ASP60(需熱處理)，鍍硬鉻防銹

3.1.2機板，安裝架采用皇牌45#鍍硬鉻防銹。

3.1.3機構電鍍、烤漆以美化設備外觀。

3.1.4  CSK直線導軌

3.2電器配置

3.2.1控制系統：信捷雙PLC  觸摸屏控制

3.2.2氣動元件：臺灣AirTac

四、保修及售后服務

 7.1設備由供方在使用方現場調試，質保期為驗收合格后1年，在質保期內發生的任何非人為操作造成的設備質量問題，由供方免費維修或更換，質保期后的維修費供方收成本費。

 7.2供方長期提供備品及技術支援，不以任何原因停供。

 7.3供方負責免費到使用方指導調試設備，為使用方提供不少于8小時免費技術培訓。

  7.4當設備出現異常時，在接到供方方電話通知的一個小時內回復，在工作日72小時內派人到甲方現場處理。

（以下無正文）
