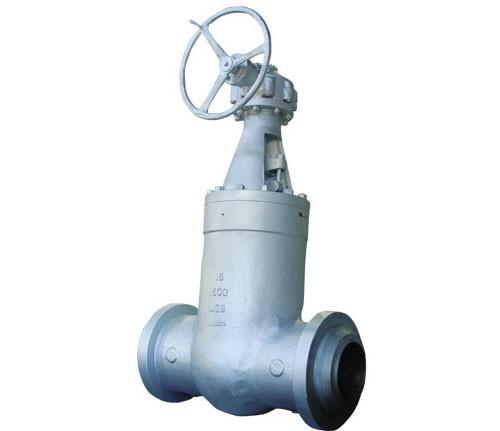

供應 高溫高壓電動閘閥Z960Y 高溫高壓閘閥

高溫高壓電動閘閥

Z960Y-P54100V/140V/170V系列高溫高壓電動閘閥主要適用于鋼鐵、火力電站等各種系統的管路上，用來

切斷或接通管路介質。適用流體介質：水、蒸氣、導熱油等非腐蝕性流體。該系列閥門與其他閥門產品

相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊

使產品也形成了其他產品所替代不了的特點。
高溫高壓使用在流體溫度450~570℃，公稱壓力PN1.6~70.0Mpa，公稱通徑15mm-300mm，材質：1Cr5Mo，

12CrMorV，ZG12CrMoV廣泛用于鋼鐵、冶金、化工行業及電力、能源發電廠等設施。電動閘閥
應用規范：
1、設計、制造：JB/T3595/E101
2、結構長度：JB/T3595/EE101
3、對焊連接：78DG　ANSI　B16、25
4、檢查和試驗：JB/T3595/E101
主要零件的材料說明:

性能規范
產品型號
公稱壓力PN(MPa) 試驗壓力(MPa) 工作壓力(MPa) 工作溫度(℃) 適用介質
強度試驗 密封試驗/上密封實驗
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 10 30.0 22.0 P5410 ≤540 蒸汽
Z960Y-P54170 17 48.0 36.0 P5417 ≤540
電動閥簡單地說就是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分

為電動執行器，下半部分為閥門動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，

易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電

動閥門復雜。 電動閘閥響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空

氣站。電動的就是要電。并能控制其流量的裝置。
 電動閘閥結構特點
①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此

結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命

長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離

操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。
