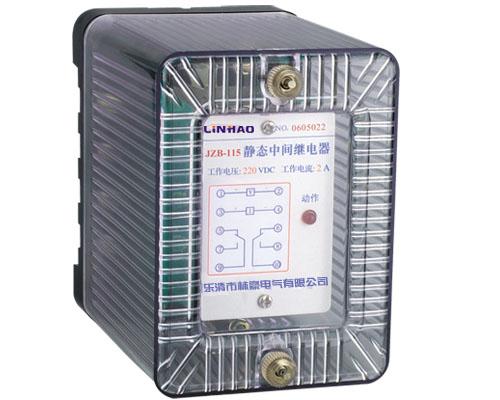

供應靜態中間繼電器ZJS-620,ZJS-420,ZJS-415

1、應用

　　本系列中間繼電器用于各種繼電器保護和自動控制裝置中，以擴充觸點和增加觸點容量。

主要性能

　　常規110V和220V的電磁型中間繼電器所用導線很細、匝數很多，存在容易斷線、可靠性低、動作時間和返回時間長等缺點。

　　本系列中間繼電器采用線圈電壓較低的多個繼電器組合而成，具有以下性能和特點：

3.1采用進口密封型繼電器，防潮，防塵，不斷線，可靠性高。

3.2 ZJY、ZJL、ZJB為快速中間繼電器，動作和返回時間快。

3.3 ZJS為帶延時的中間繼電器，動作或返回延時可用面板上的撥輪開關整定。

3.4繼電器動作后有燈光指示。

3.5繼電器電氣和機械壽命長。

3.6觸點容量大，觸點接觸電阻小。

3.7絕緣耐壓水平高。

4、技術條件

4.1環境基準條件

　　環境溫度：20±2℃

　　相對濕度：45%~75%

　　大氣壓力：86~106KPa

4.2正常使用條件

　　環境溫度：－10℃～＋50℃

　　環境相對濕度：不大于90%

　　大氣壓力：80～110KPa

　　儲存和運輸過程中極限溫度：－25℃～＋70℃

　　使用地點的海拔高度：不大于2500米

　　作用環境的周圍介質無危險：不含有腐蝕氣體；所含導電塵埃的濃度不應使絕緣水平降低到允許極限值以下。

4.3繼電器線圈額定值：

4.4特性參數

　　* 動作值和保持值

　　　直流電壓型：不大于70%額定電壓，不小于50%額定電壓。

　　　交流電壓型：不大于70%額定電壓，不小于30%額定電壓。

　　　直流電流型：不大于70%額定電壓，不小于40%額定電壓。

　　* 返回值：不小于5%額定值。

　　* ZJY、ZJL、ZJB系列快速中間繼電器動作和返回時間：不大于20mS。

　　* ZJS系列帶延時的中間繼電器延時范圍和級差：

　　　0.04~1S：級差0.01S

　　　0.1S~10S：級差0.1S

4.5功耗

　　直流電壓型：不大于3W。

　　交流電壓型：220VAC下不大于3VA（包括外附電阻）；380VAC下不大于5VA（包括外附電阻）。

　　直流電流型：不大于1.5W。

4.6觸點容量：直流250V以下τ=5ms的感性負載50W；允許電流5A。

4.7絕緣電阻：用1000V搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ。

4.8絕緣耐壓：各引出端子對外殼鎖緊螺釘能承受二頻電壓2000V，同組觸點間能承受工頻電壓1000V，歷時一分鐘無擊穿。

4.9抗干擾性能：符合國家GB6162－85《靜態繼電器及保護裝置的電氣干擾試驗》標準（適用于ZJS類）。

4.10電氣壽命：觸點在額定負荷下為一萬次。

4.11機械壽命：觸點在空載狀態下為三百萬次。

5、結構型式代號及相應背視端子接線

5.1結構型式代號：AK－11，AQ－11(AK－11嵌入式加底為AQ－11)，AP－11，JK－1/18，JK－10，外形尺寸、安裝開孔尺寸參見結構圖。

5.2 AK－11、AP－11結構

6、特殊中間繼電器

　　中間繼電器ZJ－4、ZJ－4B、ZJ－8、ZJY－202/D、ZJY－300/D型號是專門為用戶在自動化改造中受原屏體結構空間位置限制而設計生產的。

　　ZJ－4、ZJ－4B為3個各自獨立的中間繼電器，詳見觸點型式及背視端子接線圖。

　　ZJ－8為8個各自獨立的中間繼電器，詳見觸點型式及正視端子接線圖。

　　ZJY－202/D是2個ZJY－202型中間繼電器組合在一起，ZJY－300/D為2個ZJY－300型中間繼電器組合在一起，詳見觸點型式及背視端子接線圖。

　　延時中間繼電器ZJS－411、ZJS－12Z型號是為用戶特殊要求而設計生產的繼電器。動作都有信號燈指示。

　　ZJS－411為4路各自獨立、固定9秒延時的延時中間繼電器，詳見觸點型式及背視端子接線圖JX20026－6頁。

　　ZJS－12Z是啟動9秒后繼電器動作，再經充電1小時后繼電器返回，然后每隔9秒動作并保持1秒返回，每次動作出口轉換接點轉換一次并發出信號。
