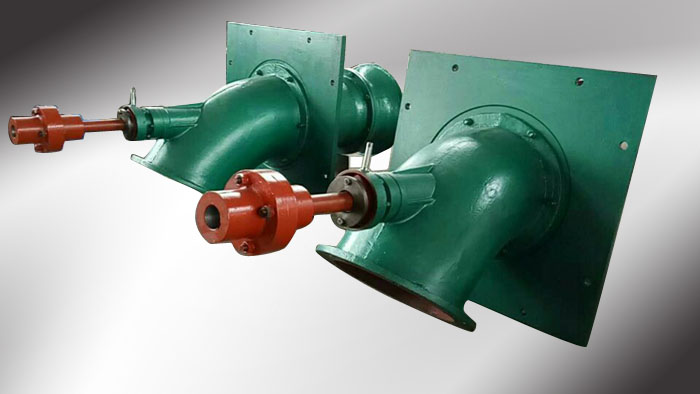

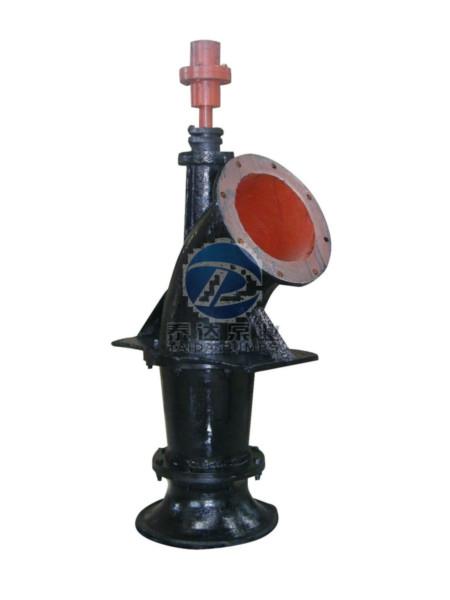

供應700ZLB-70型軸流泵

本型泵是一種大流量、低揚程的泵?？捎糜谵r(nóng)田灌溉、海水制鹽、海水養殖、工業熱電站輸送循環水、城市給排水、船艙升降用水及其它水利工程，應用范圍十分廣泛。

規格參數

700ZLB-70（700ZLB1.3-7.2）型軸流泵工作性能表



葉片 安裝 角度	流量Q		揚程H （m）	轉速n （r/min）	功率N （kw）		效率η （%）	葉輪直徑D （mm）
	(m3/h)	(l/s)			軸功率	配用電機和功率
-4°	3037 3908 4563	844 1086 1268	10.84 8.04 4.99	730	124.5 105.6 77.6	JSL(JRL)12-8 155KW 380V	72.1 81.0 80.0	650
-2°	3828 4467 4995	1063 1241 1388	9.41 7.38 5.63		128.5 110.2 101.6		76.3 81.4 75.4
0°	4695 4795 5562	1294 1332 1545	8.04 7.23 4.48		125.1 114.6 86.5		81.3 82.5 78.6
+2°	5195 5682 5922	1443 1578 1645	7.58 6.31 5.36		129.4 117 104.5		82.8 83.3 82.8
+4°	5994 6346	1665 1763	6.43 5.05		125 108.4		84.2 80.5
-4°	2410 3110 3660	670 864 1018	6.96 5.17 3.2	580	64.9 54.7 40.6	JSL(JRL)12-10 80KW 380V	70.5 80 78.8	650
-2°	2786 3557 3974	774 988 1104	6.75 4.74 3.61		68.2 57.2 52.9		75 80.3 73.9
0°	3506 3820 4446	974 1061 1235	5.44 4.66 2.83		65.4 59.6 44.3		79.4 81.5 77.4
+2°	4060 4529 4720	1128 1258 1311	5.17 4.06 3.44		69.9 60.8 54		81.8 82.3 81.8
+4°	4658 4975	1294 1382	4.6 3.69		70 60.5		83.3 82.8

結構特點

      本型泵采用立式結構，配用立式電機， 其葉片為半調節式，當使用工況發生變化需要調節泵的性能時，只需卸下葉輪，根據需要調好葉片的角度再重新裝上即可，非常方便。泵在出廠時，用戶如無特殊要求，葉片安裝角均為0°。

      本型泵主要有泵體部分和傳動部分組成。
      泵體部分由進水喇叭、葉輪室、導葉體、葉輪、泵軸、橡膠軸承、密封、出水彎管組成。
      葉輪由葉片、葉輪座、動葉頭等零件組成，葉輪座用來安裝葉片，并用鍵與泵軸進行連接。葉片材料為球墨，按需要也可以用銅和不銹鋼。
      出水彎管和導葉體內裝有水潤滑的橡膠軸承，起徑向支承作用。
      泵軸靠上下兩只橡膠軸承支承，泵運轉過程中，泵內的過流水為這兩個軸承提供了良好潤滑。泵軸上端的橡膠軸承通常高出水面，所以在填料函上裝有一根短管，用于起動前向該橡膠軸承輸送清水，以做潤滑之用，待泵起動出水后，方可停止供水。泵軸軸頸鑲不銹鋼套，以增強抗腐蝕和抗磨性，磨損后可以更換。
      在出水彎管軸孔處采用了填料密封，由填料函、填料、填料壓蓋組成。填料涵內裝有填料，密封蓋內裝有橡膠密封圈，以提高水的密封性。
      泵軸一端裝有一對剛性聯軸器，用左螺紋（倒牙）螺母固緊，全調節型泵用卡環固定。

      從泵聯軸器端俯視，泵的轉動方向?yàn)轫槙r(shí)針方向。
  傳動部分采用立式電動機直接傳動。電動機安裝于電機座上，傳動軸上端由彈性聯軸器與電動機連接，下端用剛性聯軸器與泵相連。

      泵運轉時，全部軸向力均由傳動裝置內的推力軸承承受，泵軸的軸向位移，可用傳動裝置內的左絲螺母予以調正。泵的軸向力、傳動裝置和電機的重量，由支承傳動裝置的樓面基礎承受。

起動和停止

      (1)泵起動前，應按要求向填料函的上接管引注清水。
      (2)泵試運行后，檢查各連接部位，應無松動。
      (3)在運轉中，如果發生不正常的聲音與振動，應立即停機檢查排除。
      (4)在冰凍季節停機后，葉輪不能浸于水中，以免結冰損壞零件。

泰達泵業700ZLB軸流泵安裝尺寸圖
