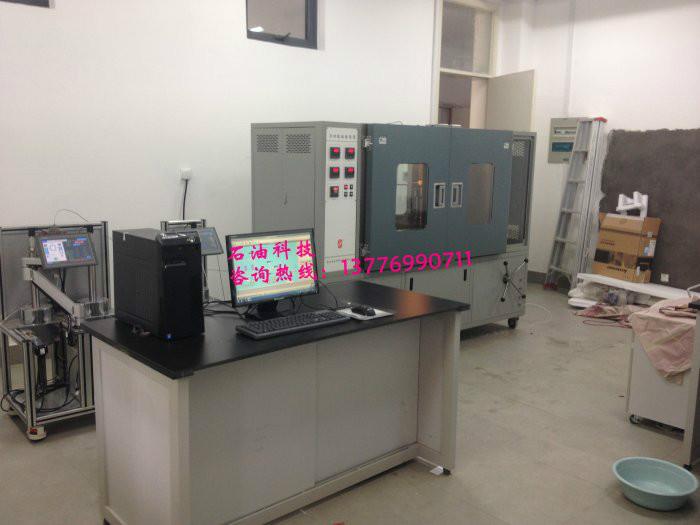

供應多功能巖心驅替系統，多功能巖心驅替裝置，巖心流動試驗儀器

多功能巖心驅替裝置

銷售經理：李軍  咨詢熱線：13776990711

一、儀器功能

儀器可在模擬地層壓力，地層溫度的條件下開展下列研究

1．液體滲透率測定

在一定的流速下使液體通過巖心，通過測定巖心的進出口壓差和流過巖心的液體的流量，結合其它參數，根據達西定律計算巖心液體滲透率。

2．地層傷害（地層敏感性）評價

研究壓裂液、鉆井液、完井液等，對地層所造成的傷害。

外來物質與地層相容機理研究，如水敏、速敏、鹽敏、酸敏、堿敏，正反向流動，體積流量，注系列流體等。

二、主要技術參數

1．工作壓力

環    壓：50MPa

驅替壓力：40MPa

壓力測試精度：0.1%F·S

2．流量范圍

    0.01～10mL/min

3．工作溫度：150℃，控溫精度：±1℃

4． 巖心規格：φ25×25-100mm

5．電源：交流380V， 50HZ

6．總功率：6Kw

三、儀器的基本組成結構

該儀器主要由注入系統、夾持器系統、計量系統、自動控制系統、數據采集與處理系統組成。詳見工作流程：

注入系統：由注入泵、中間容器、管閥件組成，可將各種流體按一定流量注入到模型內。

。

模擬系統：由巖心夾持器、恒溫箱、環壓泵、回壓系統等組成。

計量系統：包括壓力測量、溫度測量、天平計量等。

自動控制：計算機自動控制注入泵的流量，環壓泵自動跟蹤內壓

數據采集處理：由各種數據采集卡、計算機、打印機、采集處理軟件組成，可適時采集壓力、溫度、液體流量等參數，并對數據進行運算處理。
