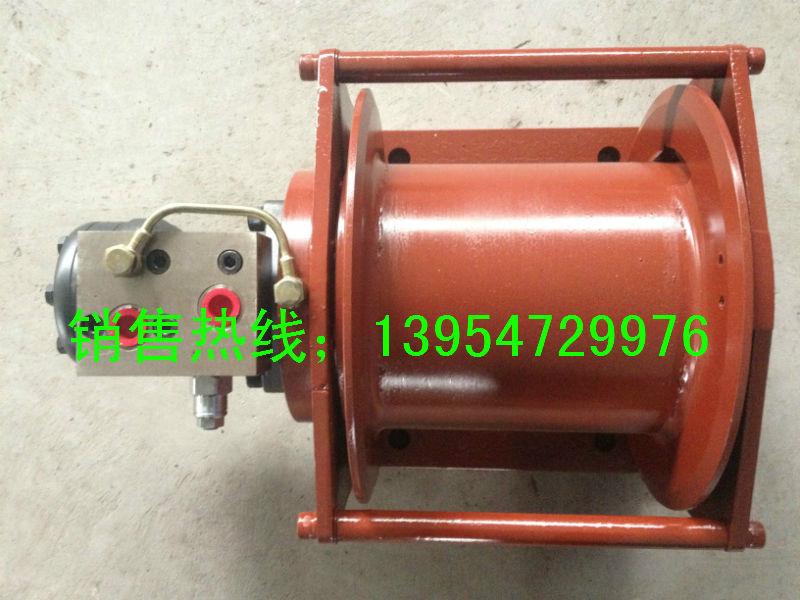

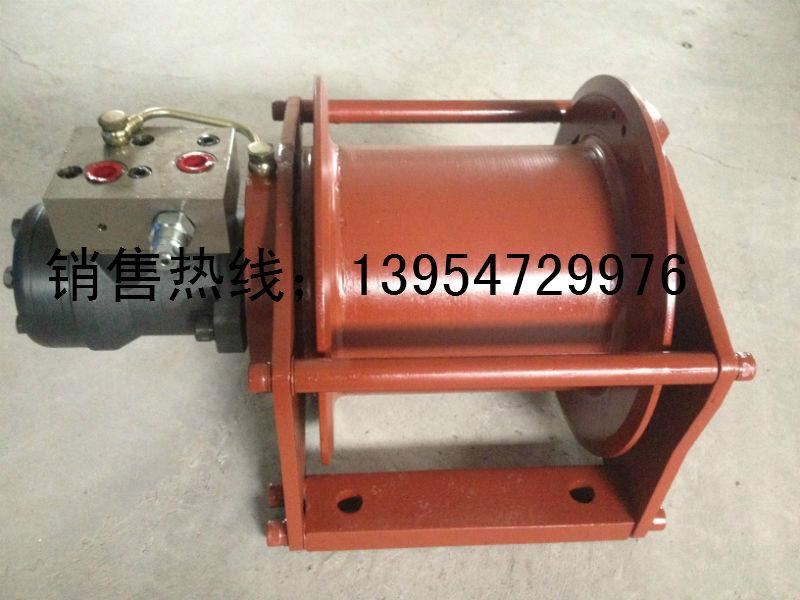

XSY-6-A型 液壓絞車
結構特點:
XSY系列液壓絞車由擺線馬達、行星齒輪減速器、制動器等組成。采用螺紋連接鋼結構機架,配置梭閥,平衡閥等控制系統,其構緊湊、占用空間小,它適用于船舶、碼頭和汽車等各種起重和牽引設備中。
| 鋼絲繩層數 | n | 1 | 2 | 3 | 4 | 提升壓力 | 16 Mpa | |||||
| 拉力 | Kgf | 2000 | 1910 | 1800 | 1710 | 泵流量 | 150L/min | |||||
| 繩速(流量45L/min)n) | m/min | 41 | 45 | 49 | 53 | 馬達排量 | 220 cc/r | |||||
| 繩容量 | m | 20 | 42 | 79 | 83 | 傳動比 | 1:4.5 | |||||
| A油口為提升油口 | M22×1.5 | 控制油口P | M10×1 | 建議鋼絲繩直徑 | 12 mm | |||||||
| B油口為下降油口 | 潤滑油口D | M10×1 | 重量(約) | 98 kg | ||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
注意事項:
-卷筒順時針方向旋轉為提升(可按用戶要求)。為了起見,卷筒上至少保持纏有5~6圈鋼絲繩。
-絞車制動為多片盤式制動器,靜態制動扭矩580N.m ,回油背壓應小于5bar 。
-絞車采用行星齒輪減速器,運轉平穩,結構緊湊合理,內部潤滑用油脂潤滑 。
-請使用8.8級以上的螺栓(M16以上)固定絞車。(提醒:目前設備不能用來載人)。
