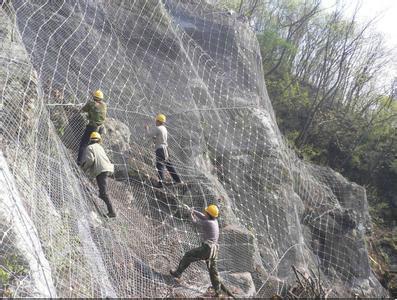

GPS2主動網

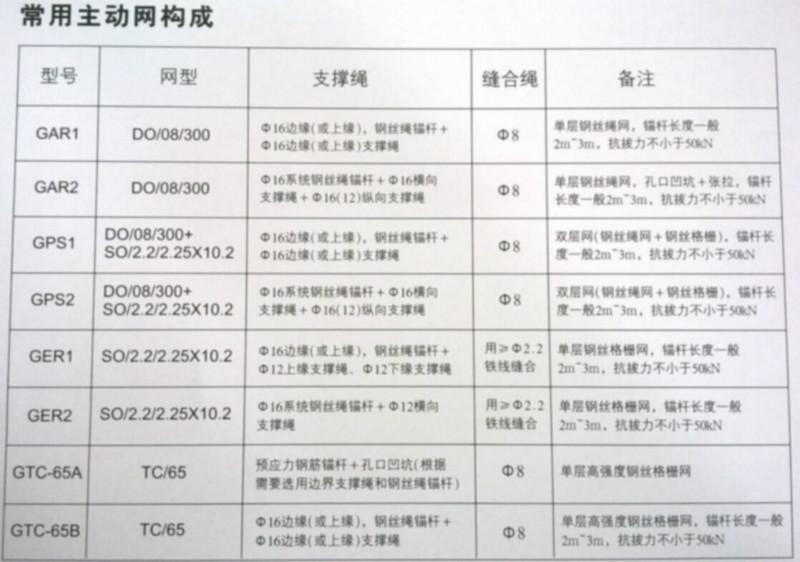

型 號

網 型

支 撐 繩

縫合繩

備 注

GAR1

DO/08/300

16邊緣（或上緣）鋼絲繩錨桿+
12邊緣（或上緣）支撐繩

8

單層鋼絲繩網，錨桿長度一般2m~3m，抗拔力不小于50kN

GAR2

DO/08/300

16系統鋼絲繩錨桿+16橫向
支撐繩+ 16（12）縱向支撐繩

8

單層鋼絲繩網，孔口凹坑+張拉，錨桿長度一般2m~3m,抗拔力不小于50kN

GPS1

DO/08/300+
SO/2.2/2.25×10.2

16邊緣（或上緣）鋼絲繩錨桿+
12邊緣（或上緣）支撐繩

8

雙層網（鋼絲繩網+鋼絲格柵），錨桿長度一般2m~3m，抗拔力不小于50kN

GPS2

DO/08/300+
SO/2.2/2.25×10.2

16系統鋼絲繩錨桿+16橫向支撐繩+ 16（12）縱向支撐繩

8

雙層網（鋼絲繩網+鋼絲格柵），錨桿長度一般2m~3m，抗拔力不小于50kN

GER1

SO/2.2/2.25×10.2

16邊緣（或上緣）鋼絲繩錨桿+
12上緣支撐繩、12下緣支撐繩

用≥?2.2鐵線縫合

單層鋼絲格柵網，錨桿長度一般2m~3m，抗拔力不小于50kN

GER2

SO/2.2/2.25×10.2

16系統鋼絲繩錨桿+12橫向支撐繩

用≥?2.2鐵線縫合

單層鋼絲格柵網，錨桿長度一般2m~3m，抗拔力不小于50kN

GTC-65A

TC/65

預應力鋼筋錨桿+孔口凹坑（根據需要選用邊界支撐繩和鋼絲繩錨桿）

8

單層高強度鋼絲格柵網

GTC-65B

TC/65

16邊緣（或上緣）鋼絲繩錨桿+ 16邊緣（或上緣）支撐繩

8

單層高強度鋼絲隔柵網，錨桿長度一般2m~3m，抗拔力不小于50KN

型號

網型

結構配置

主要防護功能

GAR1

鋼絲繩網

邊沿（或上沿）鋼絲繩錨桿+支撐繩+縫合繩

圍護作用，限制落石頭運動范圍，部分仰制崩塌的發生

GAR2

鋼絲繩網

系統鋼絲繩錨桿+支撐繩+縫合繩，孔口凹坑+張拉

坡面加固，仰制崩塌和風化剝落的發生，限制局部或少量的落實運動范圍

GPS1

鋼絲繩網+鋼絲格柵

邊沿（或上沿）鋼絲繩錨桿+支撐繩+縫合繩

同GAR1，有小塊落石時選用

GPS2

鋼絲繩網+鋼絲格柵

同GAR2

同GAR2，有小塊危石或土質邊坡時選用

?GER1

?鋼絲格柵

同GAR1但用鐵線縫合

同GAR1，但落石塊體積小且壽命要求較短時選用，以碎落防護為主

GER2

鋼絲格柵

同GAR2但用鐵線縫合

同GAR2，但危石塊體積小且壽命要求較短時采用

GTC-65A

高強度鋼絲格柵

預應力鋼筋錨桿+孔口凹坑+縫合繩（根據需要選用邊界支撐繩和鋼絲繩錨桿）

同GPS2，能滿足可達100年的更長的防腐壽命要求，但其加固能力僅為其70%～80%左右，不適合于體積大于1立方米大塊落石防護

GTC-65B

高強度格柵

預應力鋼筋錨桿（根據需要選用邊界支撐繩和鋼絲繩錨桿）

同GAR1，能滿足可達100年的更長的防腐壽命要求，但不適合于體積大于1立方米大塊落石防護

MG-GPS2

鋼絲繩網+鋼絲格柵+深度固坡鋼筋錨桿

同GPS2+鋼絲格柵+深度固坡鋼筋錨桿

坡面加固+坡體深層錨固，仰制坡體崩塌和表層風化剝落的發生，限制坡體滑坡及局部落石運動范圍，可用于有小塊危石或土質或土夾石邊坡的治理。

MG-GPS2-L

同MG-GPS2

同MG-GPS2+坡面織草綠化

同MG-GPS2+坡面織草綠化
