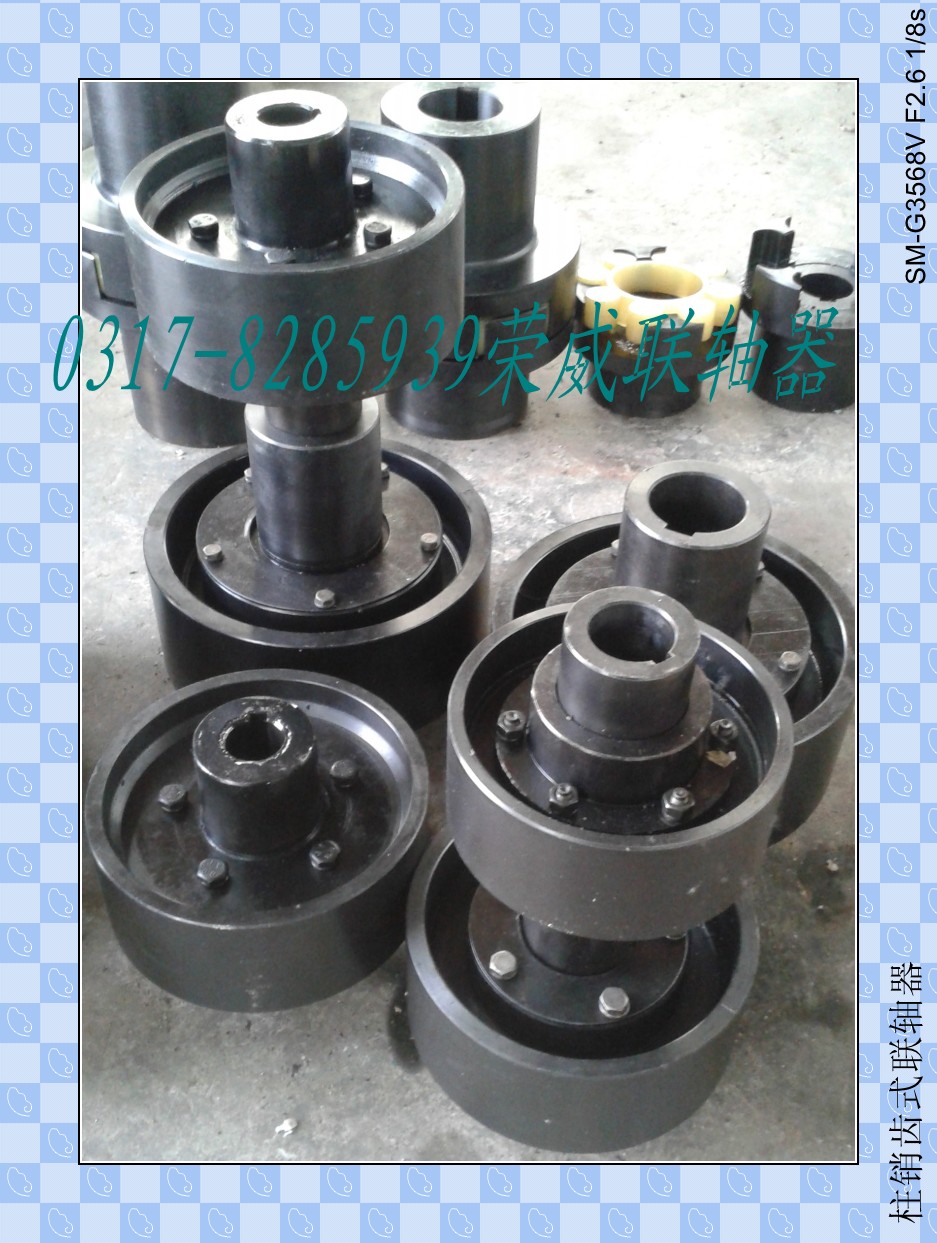

生產LJ型徑向彈性柱銷聯軸器/榮威機械

[彈性柱銷]

滄州市彈性柱銷聯軸器廠家

采購數量

1 套以上

價格

￥160.00

運費： 河北滄州市泊頭市 | 賣家支付運費

購買數量： 庫存 2000套

在線詢盤聯系廠家：15127773102 0317-8315939

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

[彈性柱銷]

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（生產LJ型徑向彈性柱銷聯軸器/榮威機械）

品牌： 榮威機械
型號： LJ1-LJ16
聯軸器類型： 剛性聯軸器
公稱轉矩： 1250-355000
軸孔： 25-160
是否進口： 否
標準編號： GB/5015-2003
外形尺寸： 80
許用轉速： 1200-5000

徑向彈性柱銷聯軸器與彈性柱銷聯軸器的不同之處在于，它將若干個尼龍圓柱銷向插入主、從動半聯軸器凸緣端面上的半圓柱形槽組成的徑向圓柱孔中，兩半連軸器難過柱銷傳遞轉矩，由于柱銷承面積大，因而承載能力高，可靠性好。為了防止其脫出，在柱銷外端裝有擋圓。這種聯軸器具有一定的減振緩沖和補償兩軸相對位移的能力（ x、 y=1mm， =0.35°-1），更換柱銷時需不移動兩半聯軸器，工作環境溫度為-35-85℃，其缺點上各柱銷受力不均勻。

公司咨詢電話：0317-7105986 其它產品詳細技術參數請查詢：http://www.rwjx.cn

LJ型徑向彈性柱銷聯軸器基本參數和主要尺寸（JB/T7849-95）/mm

型號	公稱轉 矩Tn/ N·m	許用轉 速[n]/ r·min-1	軸孔直徑 d1、d2、d3	軸孔長度				D1	D2	S	B1	轉動慣量I/ kg·m2	質量 m/kg
				Y型	J1型	J、Z型
				L		L1	L
LJ1	1250	5000	25、28	62	44	62	44	158	75	4	84	0.026	11.9
			30、32、35、38	82	60	82	60
			40、42、(45)、(48)	112	84	112	84
LJ2	2000	4400	30、32、35、38	82	60	82	60	178	85	4	88	0.051	19.3
			40、42、45、48、(50)、(55)、(56)	112	84	112	84
LJ3	3150	4000	30、32、35、38	82	60	82	60	200	100		96	0.091	23.5
			40、42、45、48、50、55、56	112	84	112	84
			60、63、65	142	107	—	—
LJ4	4500	3500	30、32、35、38	82	60	82	60	224	120		100	0.166	31.4
			40、42、45、48、50、55、56	112	84	112	84
			60、63、65、70、71、75	142	107	142	107
LJ5	6300	3000	40、42、45、48、50、55、56	112	84	112	84	260	140	8	114	0.34	52.3
			60、63、65、70、71、75	142	107	142	107
			80、85、(90)、(95)	172	132	172	132
LJ6	12500	2600	50、55、56	112	84	112	84	320	170		118	0.8	79
			60、63、65、70、71、75	142	107	142	107
			80、85、90、95	172	132	172	132
			100、110	212	167	212	167
LJ7	20000	2500	60、63、65、70、71、75	142	107	142	107	380	190		136	1.9	125
			80、85、90、95	172	132	172	132
			100、110、(120)	212	167	212	167
LJ8	31500	2300	70、71、75	142	107	142	107	420	220		142	3.1	171
			80、85、90、95	172	132	172	132
			100、110、120、125	212	167	212	167
			130、140	252	202	252	202
LJ9	45000	2100	80、85、90、95	172	132	172	132	470	250		148	5.4	237
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160	302	242	302	242
LJ10	63000	1900	90、95	172	132	172	132	530	230		168	9.4	328
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160、170、(180)	302	242	302	242
LJ11	80000	1800	90、95	172	132	172	132	580	230		168	12.9	380
			100、110、120、125	212	167	212	167
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
LJ12	100000	1700	110、120、125	212	167	212	167	630	310		172	18.9	480
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
			190、200	352	282	352	282
LJ13	125000	1600	110、120、125	212	167	212	167	680	340		198	28	566
			130、140、150	252	202	252	202
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
LJ14	160000	1500	130、140、150	252	202	252	202	740	370		202	42	777
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
			240	410	330	—	—
LJ15	250000	1400	150	252	202	252	202	840	400		206	70	1030
			160、170、180	302	242	302	242
			190、200、220	352	282	352	282
			240、250、260	410	330	—	—
LJ16	355000	1200	160、170、180	302	242	302	242	940	400		212	110	1240
			190、200、220	352	282	352	282
			240、250、260	410	330	—	—
