不解體探傷儀

一、

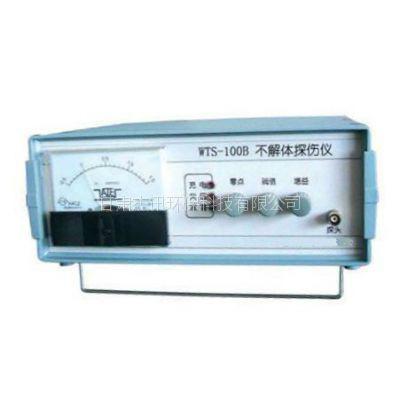

HJWTS-100B型汽車不解體探傷儀，是專為汽車保修廠汽車隊設計的一種不解體無損檢測儀器，它可以不用拆卸汽車部件，直接對易損金屬部件表面進行無損檢測，對出現的疲勞裂紋，應力腐蝕裂紋，折疊裂紋等，通過“聲”、“光”報警指示裂紋的部位，,并由儀表示意出裂紋程度，以便維修人員及時發現并排除隱患，保證汽車安全行駛。

該儀器是無損探傷，克服了目前汽車保修單位普便使用的磁力探傷儀（必須拆卸互件檢測）的缺陷，及時、方便、有效地檢定汽車金屬零件的故障隱患。該儀器不僅適用于汽車維護及修理行業，而且是國防、工業及其他行業的機械和機加工設備的維護、維修較理想的檢定儀器。

二、主要技術數據

1、材料范圍：電導率0.5—60m/Qmm

2、靈敏度：在光滑的金屬表面上可檢測出最淺50μm的紋痕。

3、邊緣效應影響：探頭距邊緣大于6mm無影響。

4、電源：直流：機內裝有可充電直流電源，充足電后可連續使用6小時。

交流： AC220V/50Hz。

5、指示方式：“聲”、“光”確定裂紋所在部位，表針示意裂紋深度。

6、工作環境溫度：-10℃～+40℃

三、工作原理

HJWTS-100B型汽車不解體探傷儀是利用電磁感應原理渦流探傷方式，使高頻電流通過探頭線圈產生磁場，當探頭接近金屬表面，并在金屬表面移動，當遇到裂紋或裂紋深度有變化時，使探頭的電參數產生相應的變化量，測量出這種變化量，就能鑒別金屬表面有無裂紋及裂紋的深度。在檢測操作中，當探頭置于空間，Q值，因而振當器輸出幅度也，當探頭接近或置于試件上，由于材料表面而產生渦流效應，使探頭線圈的Q值和振蕩器輸出幅度下降。當探頭遇到表面裂紋，Q值與幅度將進一步下降。將下降差值經放大器放大后，做被測信號輸出。

對磁鐵性材料，振當器輸出幅度由“零點”旋紐來控制已調整后的振蕩輸出轉化為直流電壓，經放大器放大輸出，驅動電表線圈，顯示裂紋深度和報警電路，經過“聲”、光”指示裂紋部位。詳見電路方框圖：

              A C                          放

           穩壓電路                        大           電表

                                           器

                                                       報                 ＂

                                                       警

                                                       電

         探頭     振蕩器    檢測波                    路

儀  器  方  框  圖
