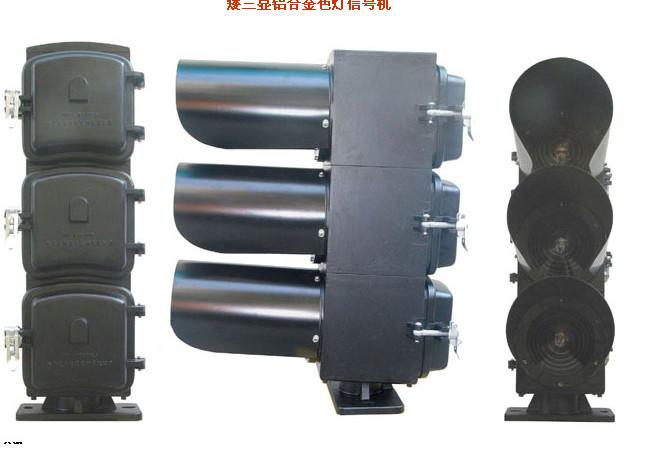

供應XSLE型鐵路LED發光盤

XSLE型鐵路LED發光盤使用說明書

1.簡介

我廠研制的LED信號點燈機構，由光學透鏡、LED發光盤、自檢自控電路、功率適配器等組成，是鐵路信號燈的新光源，取代傳統的雙絲信號燈泡，點燈電源與現有信號燈絲監督繼電器配套使用，實現了原聯鎖電路室內部分無任何改動，保證了信號電路的連鎖安全和各項運用性能指標。

實踐證明，用發光盤取代信號燈泡具有以下幾方面的顯著優點：

1.1可靠性高

    發光盤是超百只發光二級管和數十條支路并聯工作的，在使用中即使發光點陣部分損壞，也可達到技規所規定的顯示距離，不會影響信號的正常顯示，提高了信號顯示的可靠性。

1.2壽命長

    傳統雙絲燈泡的主絲壽命為1000小時，付絲為200小時，而發光二極管的壽命為100000小時，是燈泡的100倍，改用了發光盤之后可免除經常更換燈泡的麻煩，且有利于實現免維修。

1.3節省能源

    傳統信號燈泡耗電約25W,而發光盤的耗電量還不到信號燈泡的二分之一。

1.4聚焦穩定

    發光盤的狀態在產品設計與生產中已經確定，現場不需調整，給安裝與使用帶來方便，并能始終保持良好的聚焦?fàn)顟B(tài)。

1.5光度性好

    發光盤除有軸向主光束外，還有多條付光束，有利于增加主光束散角之外以及近光顯示效果。

1.6無沖擊電流

    點燈時沒有類似信號燈泡冷絲狀態的沖擊電流，有利于延長供電裝置的使用壽命，并減少對環境的電磁污染。

2、主要電氣特點

適配器控制電路配合6502聯鎖電路，符合原白熾燈斷絲報警電路接入報警條件，本點燈系統設計與JZXC-H18燈絲電器配合，適用目前鐵路現場在用的JZXC-H18燈絲繼電器，適配器能可靠保證JZXC-H18燈絲繼電器的工作狀態。

    LED燈采用光衰報警方式報警，即光強度低于部標10%，點燈控制器提供報警輸出條件（模擬燈絲斷絲報警），報警狀態下LED信號機顯示距離仍可滿足鐵道部在新的＜維規＞標準之內。

    抗干擾電壓不大于130V，電源控制器無輸出，避免了信號機誤點亮發光。

    在燈盤電源輸入安裝了防雷元件，防止雷電的侵入。

技術指標

3.1工作電壓：A 220V/AC   B  12V/AC

3.2耐壓：    端子對燈箱1000V   50HZ         正弦波有效值1分鐘

3.3絕緣電阻：正常絕緣電阻≥50MΩ

             潮濕絕緣電阻≥1.5MΩ

3.4環境濕度:―40℃ ~  +70℃

3.5相對濕度:不大于95%(+25℃)

3.6發光盤的光度性能符合TB/T2353＜鐵路信號燈發光強度＞的標準.

3.7發光盤的燈光顏色符合TB2081的＜鐵路信號燈色譜＞的標準.

3.8顯示距離正常條件下達到高柱:紅、黃、綠≥1600m

                              藍、月白 ≥1200m

                        矮柱：紅、綠、黃≥1200m

                              藍、月白  ≥900m

3.9 LED色純度、發光強度經上海光電研究所檢測，符合鐵道部標準

4、發光盤的分類

4.1發光盤的型號由漢語拼音字母和羅馬數字組成，示例如下：

X   S   LE     口     口口口     口

                                    代表點燈電壓（220V或12V）

                                         顏色：H-紅、U-黃、L-綠、A-蘭、B-白

                                         類型：A-矮型、G-高柱

                                         光源為發光二極管

                                         色燈

                                         信號機構

4.2高柱發光盤組件用于高柱透鏡式色燈信號機構內取代直絲信號燈泡和透鏡組的發光盤組件

4.3矮型發光盤組件用于矮型透鏡式色燈信號機構內取代直絲信號燈泡和透鏡組的發光盤組件。

4.4表示器發光盤組件用于表生器機構取代直絲信號燈泡和透鏡組的發光盤組件。

4.5發光盤的結構尺寸可與TB多種傳統信號機構兼容，適用信號機構種類見下表：

5、發光盤的選購與安裝：

5.1  注意高柱機構或矮柱機構的選擇：

5.2  注意發光盤顏色的選擇：

換裝LED燈盤時，拆下遮檐及原透鏡組件和燈座及BX-34變壓器，利用原有透鏡鐵框換上LED燈外玻璃，按上新LED光源組件，裝上遮檐，裝回原信號機構，發光盤的配線接在原信號變壓器相關端子，即可進行試驗，開通使用。
