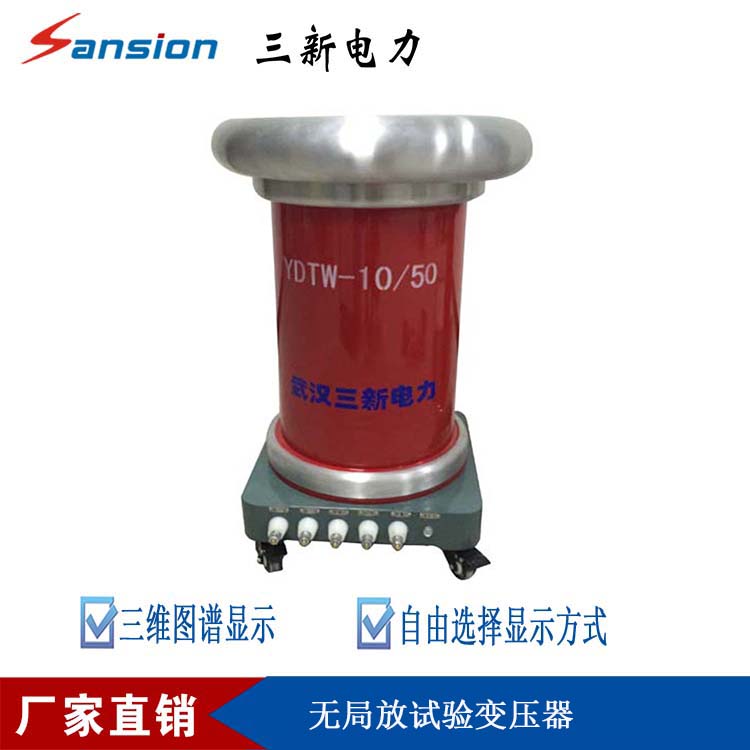

SXJF局部放電成套裝置

一、產品簡介

    局部放電成套裝置主要用于檢驗各種絕緣材料、絕緣結構和電工產品等耐受工頻電壓的絕緣水平，也作為變壓器、互感器、避雷器等試品的無局部放電工頻試驗電源。
     局部放電成套裝置廣泛應用于：高壓電工電器設備，如變壓器、GIS、互感器、開關、套管、 避雷器、電纜的局放及交流耐壓試驗；絕緣材料的工頻交流耐壓。
   局部放電成套裝置構成單元如下：
      1、   無局放變頻電源
      2、   無局放勵磁變壓器
      3、   無局放補償電抗器
      4、   無局放電容分壓器
      5、   無局放取樣電容器

二、產品特點

1.電壓、電流、時間、狀態信息及提示信息等數據4.7尺大屏液晶顯示，讀數清晰、直觀；

2.全中文界面，操作簡單明了，可適應多種應用場合；

3.輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的安全性、可靠性；

4.全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制(此功能帶密碼保護)；

5.按鍵直接設定試驗變壓器變比(此功能帶密碼保護)，在連接不同電壓等級的試驗器時，應用靈活自如，真正做到一個控制臺可與多臺變壓器相互配套使用；

6.狀態提醒功能，全中文引導式操作，即使在無說明書的情況下亦可熟練操控；

7.試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意安全；

8.試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。⒛芸煽坑涗浽嚻愤^(guò)電流、閃洛或擊穿時的電壓；

9.試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；

10.暫停功能，自動控制時，此功能可做到在任意點實現升壓或降壓的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；

11.自動計時功能。自動控制時，當電壓自動上升至設定值時，設備自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；

12.手動計時功能，手動控制時，計時器可手動啟動，當耐壓時間到，設備自動回到零位（僅臺式設備有此功能）；

13.手動控制模式，此模式類似于傳統的電動升/降壓方式，上升/下降由按鈕控制，設備自動判斷上/下限位，有過電壓保護；

14.升壓速度智能控制，當電壓達到目標電壓80%時，升壓速度會自動減慢，當達到目標電壓90%時，升壓速度進一步減慢；

15.采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強。

三、主要技術參數

1.額定容量（常用參數）：

1kVA、2kVA、3kVA、5kVA、10kVA、15kVA、20kVA、30kVA、50kVA、100kVA、150kVA、200kVA、300kVA、500kVA

2.以下為10kVA的技術參數：

1.輸入電流： 0 ～ 45.5A

2.儀表電壓： 0 ～ 100V

3.輸出電壓： 0 ～ 250V

4.輸出電流： 0 ～ 40A

5.電壓測量精度：0.5 ％FS ±3 字

6.電流測量精度：0.5 ％FS ±3 字

7.計時長度： 0 ～ 9999 S(特殊模式可用于長時間工作)

8.電源電壓：AC380V ±10%, 50Hz±1 Hz

9.使用環境：環境溫度  0～50 ℃    相對濕度  ≤85
