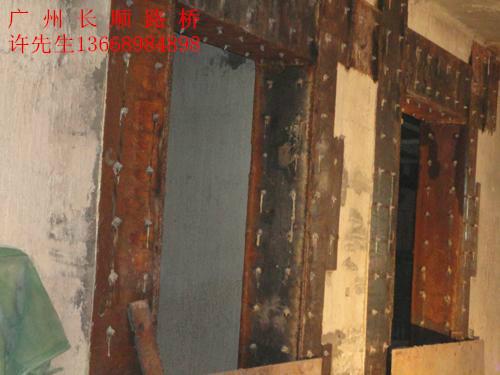

摘要：廣州xx大石大橋橋跨結構維修加固，介紹了碳纖堆加固技術的工藝原理、材料與工藝特點、施工流程、操作與質量要求。：橋槊}碳纖維加固技術；施工工藝碳纖維布加固修補結構技術是一種新型的結構加固技術，它是將碳纖維布采用高性能環氧類粘結劑粘結于砼構件表面，形成新的復合結構，利用碳纖維材料良好的抗拉強度防止裂縫擴展，并增強構件承載能力及剛度。其工藝特點：

①  高強，適用面廣，質量易保證；

② 施工便捷，工效高，沒有濕作業，不需現場固定設施，施工占用場地少}★長順路橋 許育東 13668984898

②  耐腐蝕及耐久性能，具有耐高溫與抗低溫特性；

③  加固修補后，基本不增加原結構自重及原構件尺寸，可提高原結構的抗彎、抗剪承載力，受力后能與砼結構變形協調；

⑤ 工期短，用于橋梁加固時，對交通影響小。近幾年來，該技術越來越多地用于橋梁裂縫或破損的修補及抗彎、抗剪受力結構的加固補強。下面結合廣州市xx區大石大橋加固維修實例講述橋梁結構碳纖維加固施工工藝。

l 工程概述★長順路橋 許育東 13668984898

xx大橋位于國道G105線大石鎮路段，橫跨三枝香水道，1988年建成通車，長期處于超負荷運營狀態。全長455 m，主跨為2×5O m預應力鋼筋砼T形剛構，橫截面為單室箱形梁形式，引橋?yàn)?/span>12跨25 m預應力鋼筋砼簡支T形梁。設計荷載為汽- 20，掛一i00。經檢測，該橋出現較多破損，其中橋跨T構箱形梁腹板與橫隔板出現11條豎向、斜向裂縫，縫寬0．1～2 mm，長0．5～2．6 m；引橋T形梁(其中的4片邊梁)底面出現部分豎向裂縫，縫寬0．1～1 mm，長0．1～O．37 m。

2 加固補強方案

2．1 箱形粱加固

檢測報告表明，全部裂縫屬正常裂縫，但會影響‘梁體結構中鋼筋砼的耐久性，故對裂縫進行封閉修補處理，直接在裂縫上粘貼碳纖維布進行加固，防止- 裂縫進一步擴展

2．2 T形梁加嗣★長順路橋 許育東 13668984898

部分裂縫由彎拉應力拉裂梁底保護層砼所致，但情況普通，在梁底面粘貼2層碳纖維布進行修補，并提高抗彎承載力，在離梁端1．5 m區域及橫系梁處兩側粘貼U形碳纖維布進行抗剪加固，U形箍?jī)啥送赓N20 cm寬壓條錨固。

3 施工工藝

3．1 材料性能

碳纖維維修加周砼結構所用材料主要為碳纖維布織物和樹脂粘結劑。大石大橋使用的加固材料均產于新加坡，其中，碳纖維布由特種碳纖維與芳綸纖維編織而成，與樹脂粘合后的復合材料的抗拉強度為A3鋼板的2倍以上。樹脂粘結劑是兩種組份混合、幾乎無味、可溶解、低粘性的通用環氧樹脂。

3．2 機具設備★長順路橋 許育東 13668984898

施工機具為砼角磨機、吹風機、、滾子子、灌漿設備等，數量視施工工期及施工面積而定。

3．3 工藝流程殛操作要求

1．施工準備：① 按規范要求搭設腳手架，確全；② 減少交通與施工的交叉影響，施工時定時封閉交通或?qū)⑹┕ぐ才胖辽钜菇煌繒r(shí)。

2)基底處理：① 鑿除砼表層出現剝落、空鼓、蜂窩、腐蝕等劣化現象的部位，對于較大面積的劣質層，鑿除后用環氧砂漿進行修復，對梁底側空洞或受損處也應用相同方法修復，②對裂縫部位先用環氧砂漿進行封閉處理，對寬度大于0．2 mm的裂縫，還需用環氧樹脂漿液進行灌漿}③ 用砼角磨機、砂紙等除去砼表面的浮漿、油污等雜質，將構件基面的砼(特別是表面的凸起部位)打磨平整，對轉角粘貼處進行倒角處理并打磨成圓弧狀(半徑R≥20 mm)；④ 用吹風機將砼表面清理干凈，并保持干燥。★長順路橋 許育東 13668984898

3)涂底膠(樹脂粘結劑)：①按主劑：固化劑一1；1的比例將主劑與固化劑先后置于容器中，用電動攪拌器攪拌約5 rain。根據現場實際溫度決定用量并嚴格控制使用時間，一般情況下2 h內用完。施工溫度要求在5℃以上，高于32℃時需防止過早硬化。② 用滾筒刷將混合好的底膠均勻涂刷于待加固的砼表面，膠固化(固化時問視現場氣溫而定，以指觸干燥為準，一般為2～3 h)后再進行下一工序施工。

4)找平：① 砼表面凹陷部位用膠填平，模板接頭等出現高度差的部位用膠填補，盡量減小高度差；②轉角處用膠修補成光滑的圓弧，半徑不小于20 mm。

5)粘貼：①按設計要求的尺寸及層數裁剪碳纖維布。② 將混合好的樹脂粘結劑涂抹于待粘貼的碳纖維布上，須均勻濕透。③ 將濕透的碳纖維布平整貼在砼表面，確認粘貼部位無誤后，用特制滾子反復沿纖維方向滾壓，去除氣泡。多層粘貼時，待碳纖維布表面指觸干燥后方可進行下一層粘貼。④碳纖維布沿纖維方向的搭接長度不得小于150mm，碳纖維端部用橫向碳纖維或粘鋼固定。

6)養護：在自然條件下養護，碳纖維布粘貼24h后即可達到設計強度的8o 2，6，48 h后完全硬化。

3．4 質量要求．★長順路橋 許育東 13668984898

1)所用材料必須有碳纖維布及其配套樹脂粘結劑生產廠家所提供的材料檢驗證明。

2)對每一道工序均按工藝要求進行檢查，包括待加固基層表面處理情況、樹脂粘結劑的配合比、按圖紙剪裁的碳纖維布尺寸與主纖維方向、樹脂粘結劑的涂浸情況、工后養護等，并做好相關驗收記錄，如出現質量問題，應立即返工

3)施工結束后的現場驗收以評定碳纖維布與砼之間的粘結質量為主，用小錘等輕輕敲擊碳纖維布表面，以回音判斷粘結效果。要求每平方米纖維布空鼓數量不超過lO個、空隙率不超過5％、空鼓直徑小于2O mm。如出現空鼓等粘貼不密實的現象，應采用針管注膠的方法進行補救。粘結面積若少于9O
，則判定粘結無效，需重新施工

3．5 安全規定★長順路橋 許育東 13668984898

其是高壓電線及輸電線路。2)碳纖維布的配套用膠要遠離火源，避免陽光直接照射。3)現場施工人員應穿工作服，佩戴口罩和手套，現場嚴禁吸煙。4)配制及使用膠的場所必須保持良好的通風。5)與施工配套的腳手架要有足夠的安全性。6)高空作業須佩戴安全帶。4 結 語大石大橋橋跨結構應用碳纖維加固技術進行維修加固，在夜晚進行封閉交通施工，工期共7d。

維修完成至今已超過1年，經檢測，維修加固質量與效果良好。與其他橋梁維修加固方法(如包裹鋼筋砼、包夾鋼板、外加預應力鋼束等)相比，碳纖維加固技術具有施工簡單、適用面廣、效果好、經濟性強等優點。該技術也適合于橋梁其他結構的維修加固，如墩、臺
柱甚至水下基礎等，還可應用于鋼結構橋的維修加固。隨著相關加固材料性能的不斷改善和提高、施工工藝的不斷進步和成熟，碳纖維加固技術必將更廣泛地應用于橋梁和其他結構物的維修加固工程。
