供應DK.X3道口設備電動欄目信號機控制箱

鐵路平交道口防護設備是由M型單相交流電動欄木機，DK.ZX3型道口信號機，道口電器控制箱組成。

主要用于鐵路與公路的平交道口上，在列車接近和通過道口時，由人工操作道口控制電器設備，道口信號機發出聲光報警信號，欄木機欄桿放下，阻擋公路上的行人和車輛通過。

設備配置：

欄木機2-4臺  桿長10米

道口信號機2架

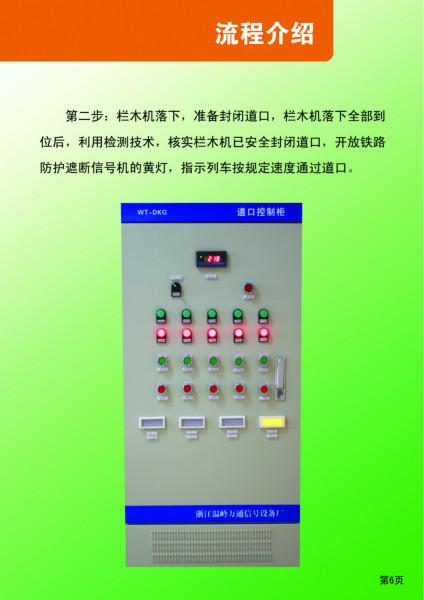

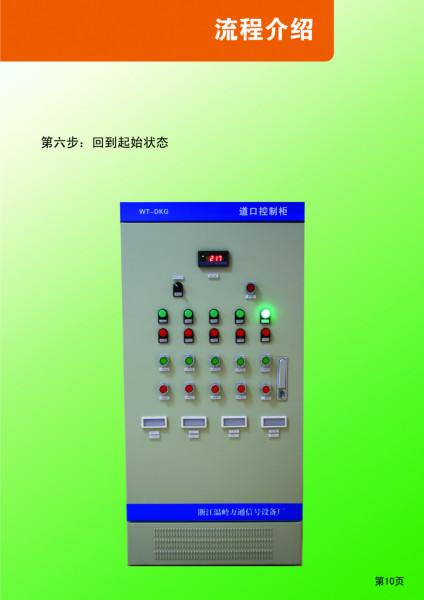

道口電器控制箱1臺

3                    公路寬度小于10米，2臺欄木機，放置在鐵路兩側各一臺

        道口信號機2架，放置在鐵路兩側各一架

        控制箱放在室內。

7                     公路寬度大于10米，小于20米，4臺欄木機，放置在鐵路兩側各兩臺

       道口信號機2架，放置在鐵路兩側各一架

       控制箱放在室內。

技術要求

  M型單相交流電動欄木機，工作電壓AC220V，額定電流2.5A

升小于8秒, 落小于12秒，整機重量150公斤

 DK.ZX3型道口信號機，工作電壓 AC12V，閃光頻率50-70（次/分），音響功率3-10瓦

道口電動欄木機及信號機工作過程

1 道口信號機顯示一個黃色燈光，電動欄木機欄桿處于垂直（85-90度）位置，表示設備正常，道口開通。

2 列車進入接近區段，人工操作音響控制按鈕，音響器發出語言報警音響，同時信號機的黃燈滅，兩個紅燈交替閃爍，人工操作欄木控制按鈕，欄桿落下到水平位置（0-5度），道口被封閉。

3列車駛出道口區段，人工操作音響控制按鈕，音響器關閉，同時信號機的黃燈亮，人工操作欄木控制按鈕，電動欄木機欄桿升于垂直（85-90度）位置，道口開通。

備注：1 道口設備所用電纜，選用鐵路信號電纜

    道口設備所用電纜，視公路寬度、道口房離公路距離在定

    欄木機所用電纜要大于10芯，預留出地面1.5米

信號機所用電纜要大于8芯，預留出地面4米

控制箱所用電纜，預留出地面2米

2 按裝位置

  道口信號機，道口欄木機應設于道路車輛駛向道口方向的右側，距最近鋼軌外側，道口欄木機不得小于3.5米，道口信號機，不得小于5米，道口信號機放在道口欄木機之前。

 鐵路平交道口M型電動欄木機由電動機(裝有機械摩擦制動離合器)、減速器、回路控制器、欄桿、平衡塊、夾緊塊、箱體、底座等組成。所配用的電動機為單相高滑差率電容起動運行交流異步電動機。它具有起動時間短、起動性能好、逆轉性能好、起動電流小、無維修性等特點。
