設備性能概述

     QXY2400鋼材鋼板預處理生產線適用于截面尺寸為2400×500 mm的結構件預處理，以去掉工件表面的鐵銹、氧化皮、污物等，使工件表面呈現金屬本色，利用刮掃裝置、高強度尼龍滾刷、收丸螺旋、高壓吹風管將工件表面的積丸、積塵和浮塵吹掃干凈。除銹后的鋼材直接進入噴漆室，通過裝在上下噴漆小車上的噴槍將車間保養底漆噴涂在工件表面上，然后進入烘干室烘干。使鋼材表面漆膜達到指干狀態后快速送出。并最終達到提高其表面及其內在質量的目的。

該設備具有以下特點：

1． 拋射原理圖、拋丸室室體結構及總圖及拋丸機的全部圖紙均完全采用計算機輔助設計（CAD）繪制，拋丸器的選用及布置更為合理。提高了彈丸的利用率和勞動生產率。

2． 采用具有大拋丸量、高拋射速度的直連離心拋丸器（Q034II），能顯著地提高清理效率，獲得滿意的清理質量。

3． 分離器采用進的滿幕簾式分離器，分離效果好。丸、渣、粉塵分離效率達到99%。

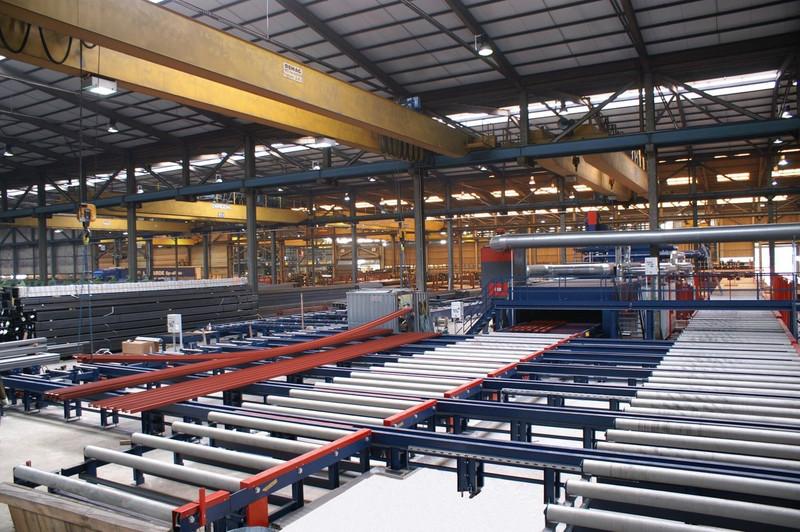

設備全線設置為：輥道輸入—拋丸室—拋丸清理室—噴漆室—烘干室—輥道輸出構成。

二、主要技術性能參數

三、設備組成及各部件技術說明

機器的結構，由鋼丸清理室、前后輔室、提升機、檢修平臺、供丸系統、溜槽及漲緊裝置、螺旋輸送器、分離器、拋丸器、除塵器和電氣系統等組成。其主要部分分述如下：

1 輸送系統性

    采用輥道輸送方式，由2臺減速電機帶動，可變頻調速。

2 拋丸室

    拋丸室為鋼板、型鋼焊接結構。拋丸清理室左右對稱共裝有8臺拋丸器總成，拋丸器的布置是經過計算機三維動態模擬，所有布置角度、位置均由計算機設計確定。每個拋丸器都與工件形成一定角度，保證對被清理工件一次性進行的拋丸清理，并盡量減少彈丸的空拋，從而限度地提高了彈丸的利用率，減少了對清理室內防護板的磨損。為進一步提高拋丸清理效果，本方案中采用變頻裝置，當工件在拋丸過程中減速運行，拋丸結束后恢復正常運行，從而不影響工件效率，滿足用戶的要求。

拋丸室由室體、拋丸器總成、丸料循環系統、分離系統、除塵系統組成。

2．1 .1拋丸室體

拋丸室體左右兩面對稱安裝8臺拋丸器，型號為Q034型，每臺拋丸量為250kg/min，拋射鋼丸速度為72m/s，經拋丸處理后的鋼板表面粗糙度可達到Ra20～80um，符合SISO55900標準要求,處理后的鋼板達到Sa2.5級。拋丸間室體為雙層結構，外層采用Q235鋼板 焊接而成，內層采用含鉻鑄鐵耐磨板防護，此耐磨護板均由本廠精鑄而成。其結構形式為積木式結構，具有密封性好，結構緊湊，使用壽命長，安裝、維修方便等特點。

2.1.2清掃室

   經過拋丸除銹的鋼材， 通過室體輥道的輸送進入清掃室，清掃室為鋼板焊接結構，與拋丸室連為一體，中間與拋丸室貫通；

    一道刮掃裝置：通過該裝置將鋼板表面的大量積丸分刮到鋼材兩邊與室體的間隙部位，流入螺旋輸送機內去，該刮掃裝置為了增加刮掃能力，把刮板適當增加；

    二道采用尼龍滾刷加回收螺旋裝置：一套收丸螺旋機與滾刷裝置聯為一體，工作時根據拋丸測高裝置測到的信號，控制其升降裝置設定相應高度，高強度度尼龍滾刷在旋轉中將丸料掃起，并掃進收丸螺旋輸送機內，由收丸螺旋輸送機將丸料排到室體內，再由拋丸機底部的螺旋機送走，其中關鍵部件尼龍滾刷具有以下優點：采用高彈性φ3mm進口尼龍材料，硬度適中、強度高、彈性大、耐磨耐熱性好，使用壽命長；刷絲為條塊狀嵌入式，牢固性好，不會產生脫絲現象；整套尼龍滾刷由450mm長半圓刷（二個半圓，合成后為Ф900mm），用螺絲緊固在經精車加工滾軸上聯接拼裝而成，保證同軸度，工作平衡度、平穩性好。

    第三道吹丸裝置：鋼材表面殘余的鋼丸和粉塵經高壓風機及吹風裝置吹凈，以保證噴漆前鋼材表面的清潔度。工作時根據需要將這四套裝置設定在相應的高度上。

2．2 拋丸器總成

拋丸清理效果的好壞直接影響到工件清理的質量，Q034型離心式拋丸器是我廠獨有技術，并完全由我廠自行制造。其結構為離心式雙圓盤直線葉片，具有拋丸量大、彈丸速度快、清理效率高等特點。每分鐘拋丸量可達到250kg/min，其功率為15kw/臺,拋丸間共裝有8臺Q034型拋丸器，經拋丸后的鋼板可達到Sa2.5級，符合SISO55900標準。

★本拋丸器的葉片、定向套、分配輪等易損件均采用特殊的生產工藝,精心配料，熔煉鑄造而成。每組葉片的重量差嚴格控制在5g以內，大大降低其運行噪音，延長了易損件的使用壽命。

★本拋丸器葉輪均采用一次裝夾完成其分度—粗銑—精銑；分度—鉆孔—擴孔—絞孔等工序，保證了拋丸器運轉的平衡性，使其平衡力矩介于12-15N.mm（國家標準≤18.6N.mm）之間。

2．3 丸砂循環與分離系統

   丸砂循環系統主要由底部縱向螺旋——底部橫向螺旋——斗式提升機——流幕式分離器——溜丸閥——溜丸管路等組成。

其具體作用如下：

A、底部橫向螺旋，是將由縱向螺旋輸送過來的丸料直接輸送到提升機底部，其根據拋丸器的拋丸量，設置其每小時的輸送量為120T/H，其輸送螺旋為鋼板制作，厚度為5mm，耐磨性能好。

B、提升機：是由提升機殼體、上下驅動輪、擺線針輪減速機、傳動鏈輪、鏈條、輸送提升帶、提升斗和漲緊調節裝置等組成。

提升機的進料口與底部橫向螺旋相連，其出料口與分離器相連。

提升機殼體采用折彎成型焊接結構，在殼體上設有檢修門，可維修及更換提升料斗。打開下殼體上的門蓋，可維修下部傳動，排除其底部彈丸的堵塞。工作時，固定在輸送帶上的料斗，將底部的丸料刮起，在提升電機的驅動下，將丸料輸送至提升機的頂部，最后由螺旋輸送機輸送進入分離器。提升機主從輪均為鋼結構輪，其外圓為弧形，使提升皮帶與之形成一定的包角。從而避免了與皮帶之間的打滑現象，又降低了提升皮帶的預緊力，延長了提升皮帶的使用壽命。同時，提升機設有一套漲緊裝置，當提升皮帶松弛時，通過調節提升機上部兩側的調整螺栓，可以漲緊皮帶。提升皮帶上裝有若干個提升斗，提砂量為120T/H，以滿足循環系統的供砂要求。

C、分離器：采用目前的流幕式分離器，主要由篩網、彈丸控制閥等組成。

從斗式提升機流入的丸砂混合物，在自然重力作用下，使丸砂混合物始終形成滿幕簾，加上橫向風力作用，使丸渣得以充分的分離。

在滿幕簾狀態下，丸渣混合物在下降過程中，受到水平氣流對顆粒的推力，從而形成偏斜的曲線運動軌跡，因顆粒的比重和粒徑的差異，其偏斜程度不盡相同，從而使丸渣得以分離，粉塵被吸入除塵器進行凈化處理，碎丸、沙子、氧化皮等進入廢料儲斗，合格彈丸和部分小塊雜物經再次篩分進入貯丸斗以供循環使用。其分離量為35T/H，分離效率≥99.5%.

分離器貯丸斗：貯丸斗為箱型鋼結構，它的底部結構有4個丸料分配孔，由4個溜丸閥控制，使丸子能均勻流入拋丸器中。
