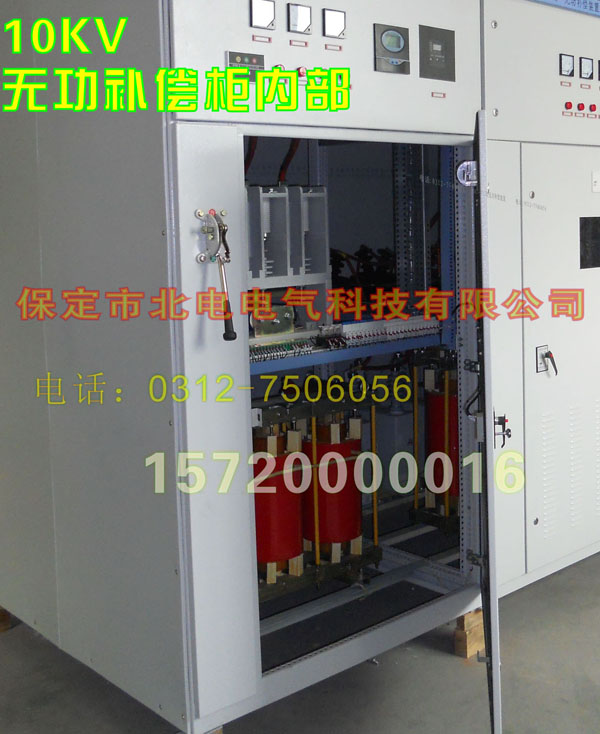

供應高壓濾波補償裝置/多型號補償裝置 過濾濾波補償裝置

供應多型號補償裝置過濾濾波補償裝置

使用環境

4、海拔高度：不超過1000米(超過1000米用戶訂貨時特別說明)

簡介
    BDKJ-FC I型濾波補償裝置主要應用于高壓（6KV、10KV、27.5KV、35KV）需要諧波治理補償無功的電力系統。如：◆電弧爐、中頻爐◆整流逆變變頻裝置◆半導體變流器◆直流傳動設備{軋機、提升機等)◆整流電解設備◆電氣化鐵道等。裝置采用濾波電抗器、濾波電容器、放電線圈和無感電阻適當組合成LC調諧濾波回路（單調諧濾波回路、高通濾波回路），單調諧濾波回路針對電網.特征諧波進行濾除，能夠?qū)⒅C波完全或大部分吸收，使系統電壓的畸變減小；而對于基波頻率(50Hz)，裝置可向系統提供無功功率以提高功率因數，達到無功補償的效果。高通濾波回路在高于某個頻率之后有很寬的頻帶范圍，用來吸收若干較高頻率的高次諧波，達到濾波效果，同時補償無功功率減少電壓畸變。裝置與負荷電力系統并聯。在實際設計中根據諧波電流的成份，大小以及無功需求情況進行設計，通過準確的仿真和計算，使得該濾波裝置向諧波提供一個低阻抗通道?？刹捎脝蔚蛑C回路，高通濾波回路組成一個濾波系統，對系統中要諧波成份進行濾除,同時滿足無功補償的要求。
主要特點
1、裝置的主要參數是根據用戶配電設備參數和使用情況，通過諧波實測和計算機仿真計算而設定的，確保裝置在經濟技術性能上好的狀態。
2、配置諧波控制器，使裝置隨負荷的變動而自動調整自身的工作狀態，維持好的工作點，同時也保證被補償設備的功率因數大于0.9。
3、濾波電容器組由多臺電容器單元組成，單臺濾波電容器采用單相結構以便分相調諧。濾波電容器采用全膜復合介質,具有體積小，損耗小，運行溫度低等特點。
4、濾波電抗器采用單相干式空芯結構，電感值±5%連續可調，電抗器可采用"一"字形或"品"字形水平安裝。
5、濾波成套裝置的結構形式靈活，可采用柜式或構架式，采用構架式結構時，整套裝置用圍欄隔離。
6、濾波裝置設計為人工和自動兩種控制方式，使操作簡便安全。
7、根據用戶系統要求，有效濾除電網高次諧波、補償無功功率、改善電壓質量。
8、濾波補償支路嚴格按技術條件制作保證裝置穩定可靠和長期運行
