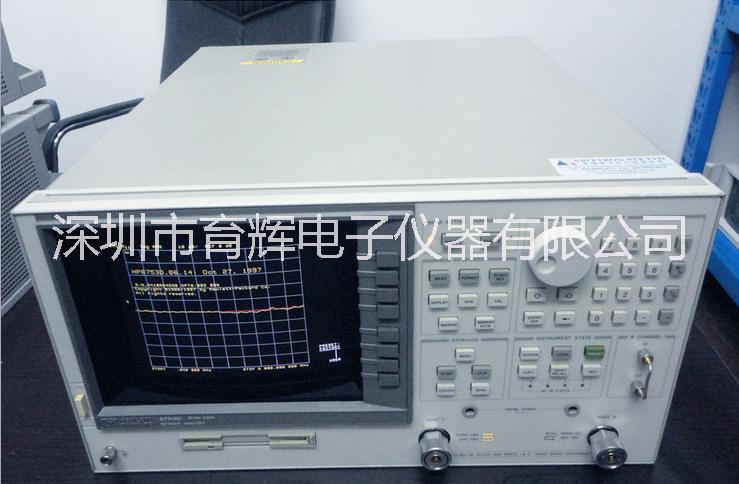

出售/維修/升級hp8753d網絡分析儀 網絡分析儀hp8753d

產品名稱:   網絡分析儀
儀器品牌:   HP（惠普）
儀器型號:   8753D
技術指標:   30KHz-3GHz\6GHz

頻率范圍30kHz~3/6GHz
集成化S參數測試裝置
集成化1Hz分辨率合成信號源
可選用時域測量和掃描諧波測量
達110dB的動態范圍
可測量群延遲和與線性相位的偏離
對內置磁盤驅動器的存儲/調用

技術指標摘要
測試裝置
集成化S參數測試裝置以50Ω(標準)或75Ω(選件075)提供完滿的正向和反向測量。外部測試裝置由選件011提供。

測試端口輸出
頻率特性
范圍：
30kHz~3GHz(標準)；3
0kHz~6GHz（選件006）
分辨率：1Hz
精度：±10ppm(在25℃±5℃時)

輸出特性
功率范圍：-85~10dBm
分辨率：0.05dB
電平精度：±1.0dB(相對于0dBm輸出電平)
電平線性：(-15~+5dBm)±0.2dBm(典型值)30kHz~300kHz；
（+5 ~ +10dBm）±0.5dBm(典型值) 30kHz ~ 300kHz
阻抗：50Ω
二次諧波：在+10dBm處<-25dBc(16MHz ~ 3GHz)
三次諧波：在+10dBm處<-25dBc(16MHz ~ 2GHz)
非諧波寄生信號(典型值)
與混頻器有關的非諧波寄生信號：在+10dBm處<-30dBc
測試端口輸入特性

頻率范圍：
30kHz~3GHz(標準)；
30kHz~6GHz(選件006)
平均噪聲電平
3kHz BW: -82dBm(<3GHz), -77dBm(3 ~ 6GHz)
10Hz BW: -102dBm(<3GHz), -97dBm(3 ~ 6GHz)
輸入電平：+10dBm
損壞電平：±26dBm或35Vdc
阻抗：50Ω(用選件075時為75Ω)
諧波：(選件002)
二次諧波：在+8dBm處為<-15dBc
三次諧波：在+8dBm處為<-30dBc
諧波測量精度(在25℃±5℃時)：
16MHz ~ 3GHz: ±1dB
3GHz ~ 6GHz: ±3dB(帶選件006)
諧波測量動態范圍： -40dBc(輸出=-10dBm，輸入<-15dBm)

群延遲特性
范圍：1/(2×最小孔徑)
孔徑(可以選擇的)
：頻率間隔的20% 最小：(頻率間隔)/(點數-1)
群延遲精度(單位為秒)：±(相位精度)(單位為度)/(360×孔徑(Hz))
