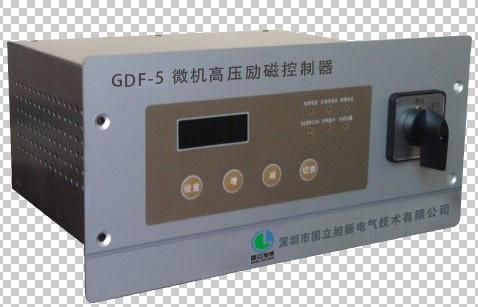

GDF-5微機高壓勵磁控制器

GDF-5控制器適用于機端電壓為6.3KV和10.5KV可控硅勵磁的發電機。

GDF-5勵磁控制器只需要發電機起勵建立電壓后，即可實現勵磁控制全自動，無人值守運行！是現時進的勵磁控制器之一。

主要特別功能：

1、并網后自動按設定的功率因數值運行；

   2、跳閘后電壓自動回復到設定值，防止過電壓;

3、自動識別停機過程并進行滅磁控制；

4、“單機運行”運行時自動按設定電壓運行，能保持發電機電壓恒定；

5、可以特別針對勵磁運行不穩定的機組進行參數設定；

   6、發電機過電流時自動減少勵磁，防止發電機過電流；

7、設定值密碼保護，防止參數被無關人員修改。

8、帶上位機控制功能。

技術參數

1.適用范圍:

 ▲機端電壓為6.3KV或10.5KV。

▲適用于勵磁變壓器接法為Y/△－11、Y/Y-12和△/Y-11.

▲整流主電路的接線形式為三相半控橋共陰極全波整流電路。

2. 輸入信號：

▲電    流：  串發電機定子C相電流互感器，額定電流：5A。

▲電    壓：  發電機線電壓100V（接PT二次側），三相電壓正相序接入。

電網線電壓A、B相100V（接PT二次側）。

▲并網識別：  發電機出口斷路器的輔助接點：常開接點。

   3.  輸出信號：共陽極的三相可控硅觸發脈沖信號。

4. 環境溫度: -10°C～＋50°C  海拔：2500米以下地區

5．外型尺寸：控制器（高）120 mm×（寬）180 mm×（深）200mm
