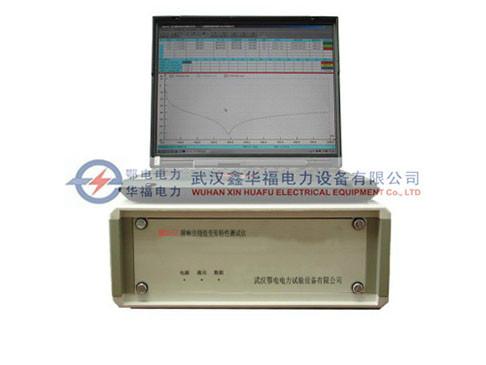

供應BRTC-II變壓器繞組變形特性測試儀 變壓器繞組變形特性測試儀

產品介紹

    “BRTC-II型電力變壓器繞組頻率響應測試儀”根據對變壓器內部繞組特征參數的測量，采用目前發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

    變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

    變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及在運行過程中因短路和故障狀態下因電磁拉力造成了線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的“BRTC-II型電力變壓器繞組頻率響應測試儀”，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

   “BRTC-II型電力變壓器繞組頻率響應測試儀”是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

    對于運行中的變壓器而言，無論過去是否保存有頻域特征圖，通過比較故障變壓器線圈間特征圖譜的差異，也可以對故障程度進行判斷。當然，如果保存有一套變壓器原有的繞組特征圖，更易對變壓器的運行狀況、事故后分析和維護檢修提供更為有力的依據。

   “BRTC-II型電力變壓器繞組頻率響應測試儀”由微機及單片機構成高精度測量系統,另外還配有打印機。結構緊湊，操作簡單，具有較完備的測試分析功能，對照使用說明書或經過短期培訓即可自行操作使用。（分析和操作方法在軟件幫助部分有詳細說明）

技術參數

1.頻點范圍:

                  0.5～10kHz       分辨率為0.02kHz

               10～100kHz      分辨率為0.2kHz

              100～500kHz      分辨率為1kHz

          ※ 500k～1000kHz     分辨率為1kHz

    2.幅度測量范圍: 80dB

    3.幅度測量精度: 頻點偏移  fni?5‰fNi(頻域內的平均值)

                     幅度分辨率  0.01dB

    4.重量:20kG (含包裝箱及基本配置)

 5.體積: 530×300×280mm (包括外鋁合金箱)
