GAMMA密封件是大型開發項目成果，多年來人們
試圖把在高速下工作的傳統機械密封與簡單的旋轉軸唇
式密封件相結合的設想得以實現。圖64表示了不同的形
式，它們的特點是結構簡單?；窘Y(jié)構是由二部分組成，
密封部分和金屬殼體。GAMMA密封件設計成固定在軸
上，在預先確定的離密封表面的某個距離處，它和軸成
垂直定位，密封表面可以是軸承座的端壁。在旋轉期間，
密封唇在一定的接觸壓力下摩擦密封面，接觸壓力是經
過計算的可以實現密封功能的。密封件也作為離心彈灰
器工作，并且它的離心作用起到了良好的密封功能。由
于離心力的作用，密封唇的接觸壓力隨著速度提高而降
低，結果是功率損失的曲線非常有利。在大約
12 m/s的圓周速度下，摩擦損失開始減小，并且在大約
20 m/s時完全消失，此時密封唇已經完全離開摩擦面，
此時 GAMMA密封件的功能就是離心彈灰器和間隙密封
相結合。
GAMMA密封件主要用于密封雜質、飛濺的液體和
潤滑脂。
GAMMA密封件的最重要特征是:
- 安裝寬度非常窄
- 旋轉速度提高，摩擦減小
- 離心作用有助于良好的密封
- 表面平滑度、表面硬度和公差要求低
- 機械保護
- 易于裝配

一般設計參數
GAMMA密封件允許簡單的安裝設計，并且對密封唇
工作所壓緊的表面要求低。具有表面粗糙度為3-5μm Ra
的精車、拋光表面通常就能滿足要求，但是表面特性比
實際的表面粗糙度值更加重要，必須避免帶尖峰的表面
輪廓。摩擦面可以直接使用模注的輕金屬合金，而不用
進一步的機加工。但是，模具中生成摩擦面的部分一定
要保證無瑕疵。
冷軋鋼板，不銹鋼或鍍鋅板是用于GAMMA密封件的
對立面的材料。與其他類型的密封件相比，GAMMA
密封件能夠更好地吸收一定程度的軸偏斜，它對于軸-孔
偏心和軸跳動也相對不敏感。
在下面的GAMMA密封件型號B05/B08章
節中給出了軸的設計和裝配說明。

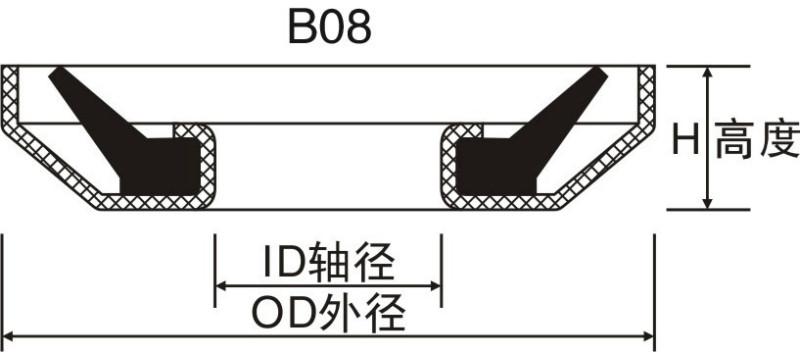

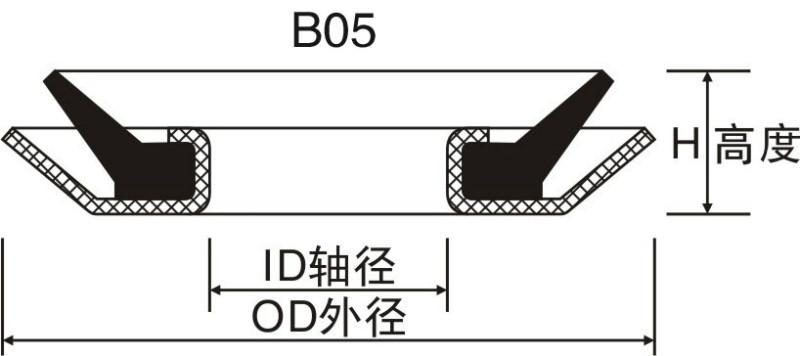

GAMMA密封件型號B05/B08是由彈性的
密封部分和金屬殼體組成，殼體起保持架的作
用，支承和保護密封部分，并且構成一個非常有效的彈
灰器。元件之間并沒有粘接在一起，橡膠部分是利用它
的彈性被拉長并套在殼體中。
型號B05/B08提供非常窄的安裝寬度，這
對于某些用途具有很大的便利，并且允許該密封件用在
其他密封件以前(由于空間小)無法安裝的總成中，該密封
件過盈配合在軸上，不需要其他的固定方法。
