廠家自動重合閘漏電保護開關價格

產品概述

自動重合閘漏電保護開關是利用機械自動化原理，結合高壓自動重合器控制器技術研制成功的智能化產品?？梢越鉀Q因瞬時性故障造成開關跳閘停電后不能自動恢復供電的問題，又可以通過實時監測供電線路的電壓、電流、漏電等運行情況對用電設備和線路進行分閘保護。可為用電設備提供穩定、可靠的電源，從而延長用電設備壽命，提高網絡服務質量，減少網絡維護成本。該產品適用于交流50HZ或60HZ ，額定電流在63A以內的單相市電線路中。當線路出現漏電、過流、短路、過電壓和低電壓故障時，自動重合閘用電保護器能快速切斷供電線路，故障后能自動重合閘送電，無需人工合閘，保證用電設備和線路供電的安全性和持續性。

產品可以解決因雷電雷擊、插座跳火等引發瞬時性故障造成開關跳閘停電后不能自動恢復供電的問題，又可以通過實時監測供電線路的電壓、電流、漏電等運行情況對用電設備和線路進行分閘保護。

本產品符合：

n GB6829-1995剩余電流動作保護器的一般要求

n GB16917.1-2003 家用和類似用途的帶過電流保護的剩余電流動作斷路器(RCBO)

n 廣東省電信有限公司《小靈通用自動重合閘漏電開關技術要求和測試方法》的規范

適用范圍

 JPJ-AR系列自動重合閘漏電保護開關主要適用于通訊、直放站、衛星地面接收站、微波轉發站、平安城市視頻監控、無人值守簡易機房、戶外一體化機柜、綜合接入、設備機箱等重要室外和無人值守設備中。

功能特點

n  防雷保護功能可多級保護設備，降低損壞機率，延長用戶設備壽命

n 合閘前檢測，避免了二次重合供電對故障設備的損害，保障供電環境安全

n 補償式穩壓輸出，效率90%以上，適合在AC85V-AC300V間惡劣電壓變化的場合

n 產品采用導軌安裝方式、安裝維護方便,通過故障干節點輸出可隨時監控故障信息

n 完善的過流、過壓、欠壓、漏電、短路保護功能，保證用電環境、設備和人身安全
采用機械開關特性與自動重合器控制器技術相結合，保障產品穩定可靠，故障率極低

n 準確快速地識別隔離性故障，排除瞬時性故障，快速自恢復供電，保障網絡運行正常

產品技術參數

漏電保護開關主要功能說明

短路保護--線路發生短路，如果持續0.5秒，會引起線路燒毀。如果在0.1秒內能迅速切斷電源，可以避免事故發生。自動重合閘用電保護器在電流大于額定電流的5倍(50安以上)時，其在0.03秒內斷開, 保證設備的安全性

漏電保護--線路發生漏電或人身觸電時，自動重合閘用電保護器在0.03秒內斷開，保證了人身安全

過流保護--如果線路負荷過重，電線嚴重發熱，很可能引發火災。當電流大于額定電流1.1倍(11安培)時，自動重合閘用電保護器將監測此電流的持續時間和大?。蝗绻掷m(xù)時間超過2秒，或期間大于50安，自動重合閘用電保護器會斷電實施保護

過欠壓保護--電壓太高，容易使設備燒壞，供電電壓高于280伏時，自動重合閘用電保護器斷電保護。當電壓降回正常后，自動重合閘用電保護器自動合閘通電。電壓太高固然危險，電壓過低也容易引起火災，供電電壓低于100伏時，自動重合閘用電保護器斷電保護；電壓回升正常后自動重合閘用電保護器自動合閘通電

來電延合/失電分閘--當市電斷電時，自動斷開輸入和輸出線路，避免了重新來電時，由于瞬時高峰或電壓不正常，導致設備被燒壞的情況發生。當市電重新來電時，應延時合閘，由于供電不穩定導致主設備頻繁重啟

合閘前檢測--自動重合閘用電保護器在合閘前對線路進行檢測，如果線路存在短路或嚴重漏電的情況時，將閉鎖不再合閘并報警；用戶如不及時修理，故障未經排除，則無法合閘通電

自動重合閘--線路發生故障時，自動重合閘用電保護器立即斷開；故障后，如果線路仍然是安全的，自動重合閘用電保護器會自動重新合閘通電。對于性故障連續重合閘三次/八次不成功后，自動重合閘用電保護器將閉鎖不再重合閘且報警。對于瞬時性故障不存在重合閘次數概念

故障報警--上述保護斷開的同時，不同紅色指示燈亮，指示相應的故障類型

故障干節點--當發生故障保護時，干節點導通；供電正常輸出時，干節點斷開。監控采集器可以通過干節點判斷供電情況

RS232通訊端口--自動重合閘通過RS232端口可以實時上傳工作狀態和接收數據

產品描述

n  產品左上方為電源輸入端

n 產品左下方為電源輸出端

n 面板指示燈做為產品運行狀態指示

n 產品面板的試驗按鈕是做為檢驗或巡檢時使用的按鍵

n 產品面板的開關是做為人工分閘或合閘的手動開關，也是產品電源通斷的開關

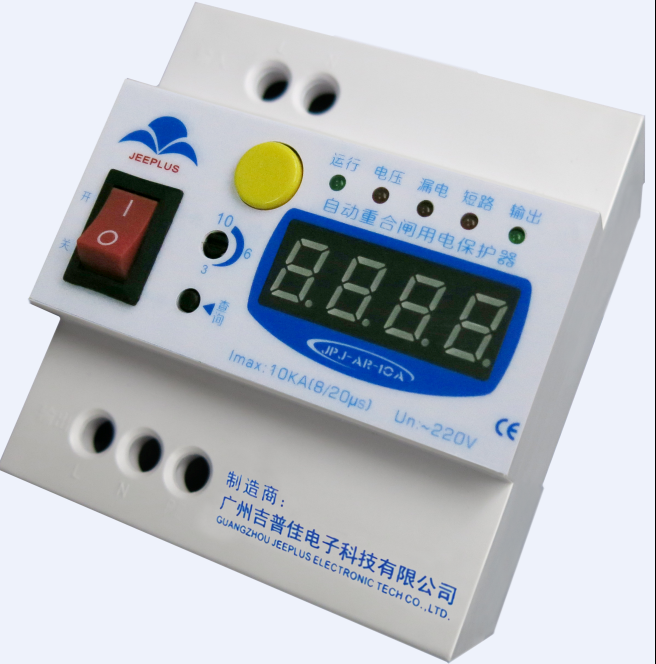

產品外形圖：

1) 指示燈及其功能

自動重合閘用電保護器指示燈板上有五個指示燈,從左至右分別為運行、電壓、漏電、短路、輸出

運  行-- 指示燈為綠色，運行狀態下為秒閃

電  壓-- 指示燈為紅色，指示秒閃時，表示市電欠壓狀態；指示燈長亮時，表示市電過壓狀

        態；指示燈快閃時，表示輸入電壓有故障且處在閉鎖狀態

漏  電-- 指示燈為紅色，指示燈長亮時，表示輸出回路漏電；指示燈快閃時，表示回路有漏

        電且處在閉鎖狀態

短  路-- 指示燈為紅色，指示燈長亮時，表示過流或短路故障；指示燈快閃時，表示輸出回

        路有過流或短路故障且處在閉鎖狀態

輸  出-- 指示燈為綠色，當輸出燈長亮時，表示本設備處在正常輸出狀態，請注意用電，以

        免 觸電！當輸出燈熄滅時，表示本設備處在斷開狀態（即無輸出）

產品應用案例

隨著國家綜合國力的增強，人民生活水平的不斷提高，對通信、安防、交通、數字城市等基礎性設施的建設也提出了更高的要求。也出現了越來越多的室外網絡設備，比如：光進銅退設備、設備、治安監控設備和智能交通設備等。同時要求這些設備在高溫、低溫、供電情況復雜、容易遭受浪涌和雷擊干擾的室外環境24小時的不間斷工作。但由于室外工作環境差等不確定因素容易造成設備老化、設備損壞、斷路器（漏電斷路器）跳閘等故障且故障率相對較高。室外設備安裝點分散，比如：街道、樓頂、山頂、隧道、村屯、電桿等不同地點，設備出現故障后，給維護工作增加了很大難度。

為了解決無人值守設備故障率高，維護難度大的問題，公司針對性研制出JPJ-AR系列自動重合閘用電保護器產品。

JPJ-AR單相系列產品具有過壓、欠壓、過流、短路、漏電等斷電保護功能和自動重合閘供電功能，使得設備工作更安全可靠。具有6A、10A、16A、32A、50A、63A等多種規格，適合在63A以內的供電線路中使用。

主要應用領域有：

 通信行業：通信、直放站、室外機柜、無人值守機柜、無人值守機房等；

 安防行業：平安城市、眼、治安監控、礦產監控、電力監控等監控工程；

 交通行業：治安卡口系統、超速違法抓拍系統、闖紅燈自動記錄系統等智能交通系統。

 室外照明：LED交通顯示屏、 戶外LED顯示屏等。

自動重合閘漏電保護開關安裝注意事項

n 如果合上電源10 秒后，紅色指示燈亮，表明線路

n 按產品面板標識接入單相220V 電源，用電設備供

  電線路及接地線，特別注意輸入與輸出端不能接反

n 本保護器輸出到用電設備的線路必須是專線不

  論是火線還是零線，不論是火線還是零線，都不能

  與其它供電線路相連接，避免與其它開關交叉供電

   箱內，避免直接雨淋、日曬

n 將保護器輸出端朝下安裝，避免

  雨水滴入接線端子內

n 分清市電AC220V 的零線和火線

  且接入到保護器的電源輸入端

n 保護器的電源輸出連接到負載設備

   的電源輸入端

n 保護器可代替現有漏電斷路器裝

  時，應卸掉已安裝漏電保護開關

安裝尺寸圖：

維護保養及注意事項

n 將本保護器安裝于墻壁上或主機箱內，避免直接雨淋、日曬

n 對同時接觸被保護電路兩線所引起的人身觸電危險，不能進行保護

n 本產品在運輸、保管和使用中，均不得受雨雪侵襲，應盡量避免日曬，嚴禁濕手操作

n 在出現連續三次自動重合閘不成功后，應檢查用電設備及線路，排除故障后再進行合閘供電

n 定期進行漏電保護功能自檢，在閉合通電狀態下按自檢按鈕一次以檢查設備運行是否正常

n 進行動作特性試驗時，應使用經國家有關部門檢驗合格的測試儀器，嚴禁火線對地線短

  路的方法來試驗裝置，以免造身觸電危險
