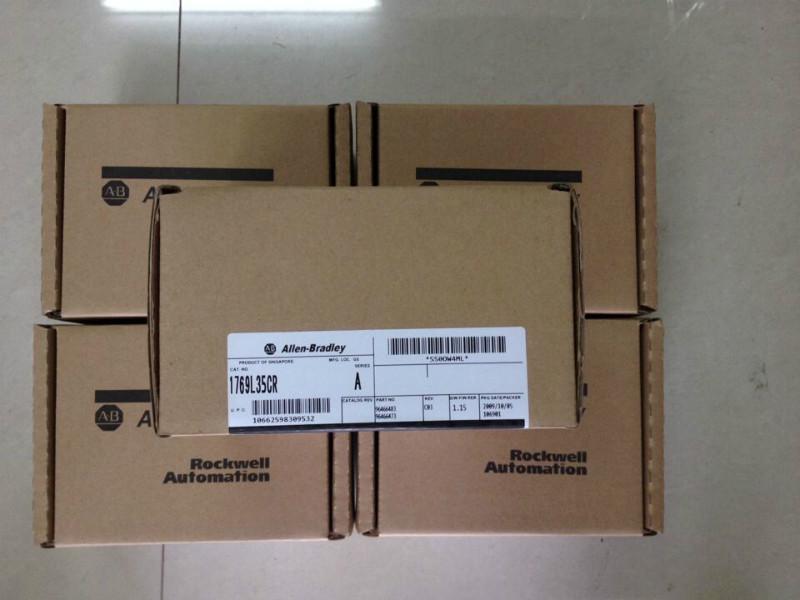

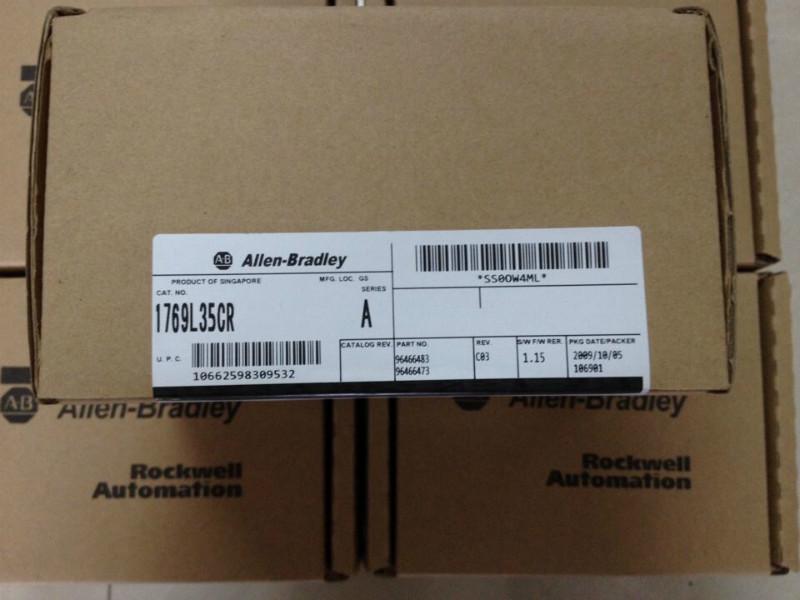

供應羅克韋爾控制器AB模塊PLC1769-L30/A

Logix 架構支持運動控制元件，這些元件可在各種機器架構中使用。
? 基于 EtherNet/IP 的集成運動控制支持連接到以太網驅動器。
? Kinetix 集成運動控制解決方案使用 SERCOS 接口模塊執行多軸同步運動。
? Logix 集成運動控制支持模擬量系列的伺服模塊，用于控制驅動器和執行器。
? 網絡化的運動控制提供了通過 DeviceNet 網絡連接單軸驅動器的能力，并可以執行點對點索引功能。

SERCOS 接口模塊
1768 CompactLogix 控制器支持 SERCOS 接口 SERCOS 接口模塊可以連接到下列這些伺服驅動器：
? 2093 Kinetix 2000 伺服驅動器
? 2094 Kinetix 6000 伺服驅動器
? 2094 Kinetix 6000M 集成驅動器電機系統
? 2099 Kinetix 7000 大功率伺服驅動器
? 2098 Ultra3000 SERCOS 伺服驅動器
? 1394C SERCOS 驅動器
? 8720MC 軸

1768 CompactLogix 控制器和使用 Kinetix 伺服驅動器的三軸集成運動控制
使用 Kinetix 驅動器的 3 軸系統支持：
? 每 1 ms 執行 4 個軸。
? 速度帶寬 > 400 Hz，并且電流環帶寬 > 1000 Hz。
? 高分辨率、無限制的行程以及式反饋等特性。
? 每個 Kinetix 驅動器兩個反饋端口。

1768 CompactLogix 控制器和使用 Kinetix 驅動器及 LIM 接口的四軸集成運動控制
使用 Kinetix 驅動器的 4 軸系統支持：
? 每 1 ms 執行 4 個軸。
? 速度帶寬 > 400 Hz，并且電流環帶寬 > 1000 Hz。
? 高分辨率、無限制的行程以及式反饋等特性。
? 每個 Kinetix 驅動器兩個反饋端口。
? 可選的 2094 線路接口模塊 (LIM) 作為整個控制面板的輸入電源。

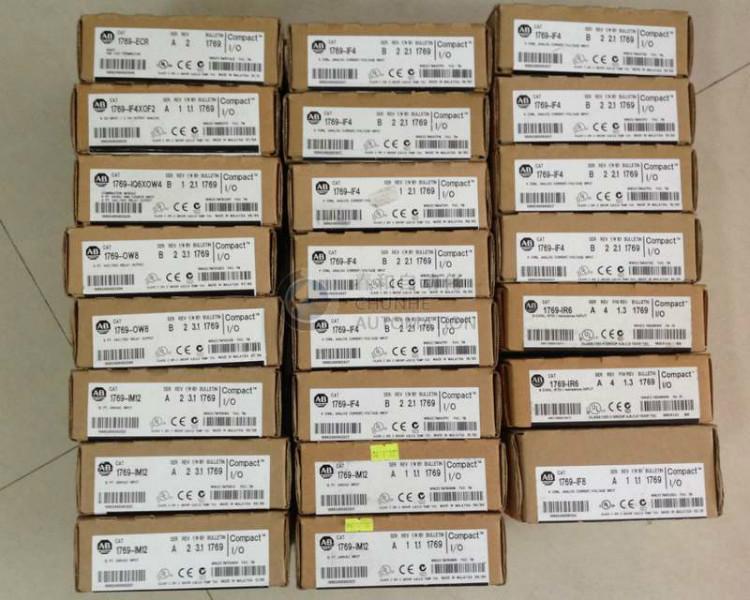

1769 Compact I/O 模塊
1769 Compact I/O 模塊可以安裝在 CompactLogix 5370 L2 和 L3 控制器以及 1768 CompactLogix 控制器上。各模塊通過舌榫結構以機械方式鎖定在一起。模塊具有集成的通信總線，集成的通信總線通過可移動總

線連接器將各模塊連接起來。各 I/O 模塊均配有帶手指保護頂蓋的內置可拆卸端子塊，用于連接 I/O 傳感器和執行器。端子塊位于模塊前蓋板的后面。 I/O 接線可從模塊下部連接到 I/O 端子。

1769 擴展電纜
如果將 1769 模塊劃分為多個組，應確保：
? 每組都需要單獨的電源。
? 使用擴展電纜連接各組。
? 最后一個 I/O 組需要終端蓋板。

1769 端蓋
最后一個 1769 Compact I/O 組需要在沒有擴展電纜的一端安裝一個端蓋。CompactLogix 5370 L2 控制器配有右端蓋，因此無需單獨訂購。
? 右端蓋，目錄號 1769-ECR
? 左端蓋，目錄號 1769-ECL

1769 布線系統
除了購買可拆卸端子塊 (RTB) 自己連線以外，您還可以選擇購買以下接線系統部件：
? 作為數字量 I/O 模塊輸出端子塊的接口模塊 (IFM)。使用將 I/O 模塊與 IFM 配接起來的預接線電纜。
? 作為模擬量 I/O 模塊輸出端子塊的模擬量接口模塊 (AIFM)。使用將 I/O 模塊與 AIFM 配接起來的預接線電纜。
? I/O 模塊簡易電纜。該電纜組件的一端是 RTB，可插入 I/O 模塊的正面。另一端是不同顏色編碼的導線，連接到標準端子塊。

Studio 5000 環境
Studio 5000? 工程和設計環境將設計和工程元素融合到一個通用環境中。 Studio 5000 環境中的個元素是 Logix 設計器應用程序。Logix 設計器應用程序是 RSLogix? 5000 軟件的更新?lián)Q代，將繼續作為

Logix5000? 控制器的編程產品，用于離散、過程、批次、運動控制、安全和基于驅動器的各種解決方案。

Studio 5000 環境是未來羅克韋爾自動化工程設計工具和功能的基礎。它是設計工程師開發控制系統全部元件所需的一站式軟件。
Studio 5000 環境不支持以下控制器：
? 1768 CompactLogix 控制器
? 1769-L23x 一體化 CompactLogix 控制器
? 1769-L3x 模塊化 CompactLogix 控制器
對于以上所列的控制器，必須使用 20 或之前版本的 RSlogix 5000 軟件。

軟件要求
操作系統和服務包兼容性如下所示：
? 此版本的 Logix 設計器已在以下操作系統中進行測試：
- Microsoft Windows 7 Professional(64 位 )SP 1
- Microsoft Windows 7 Home Premium(64 位 )SP 1
- Microsoft Windows 7 Home Premium(32 位 )SP 1
- 包含 SP 1 的 Microsoft Windows Server 2008 R2 標準版
? 此版本的 Logix 設計器應用程序還未在以下操作系統的所有其它版本和服務包中進行測試，但預期可以正常
運行：
- Microsoft Windows 7
- Microsoft Windows Server 2008 R2
? 對于支持用戶帳戶控制 (UAC) 的操作系統，此版本的 Logix 設計器應用程序經過了 UAC 設置為最嚴格限制級別( 對于 Windows 7，即為 “ 始終通知 ”) 的測試。此版本的 Logix 設計器應用程序預計還可以在

UAC 限制級別較低的系統上正常運行。
? 使用快速用戶切換、安全模式或遠程桌面時不支持運行 Logix 設計器應用程序。
