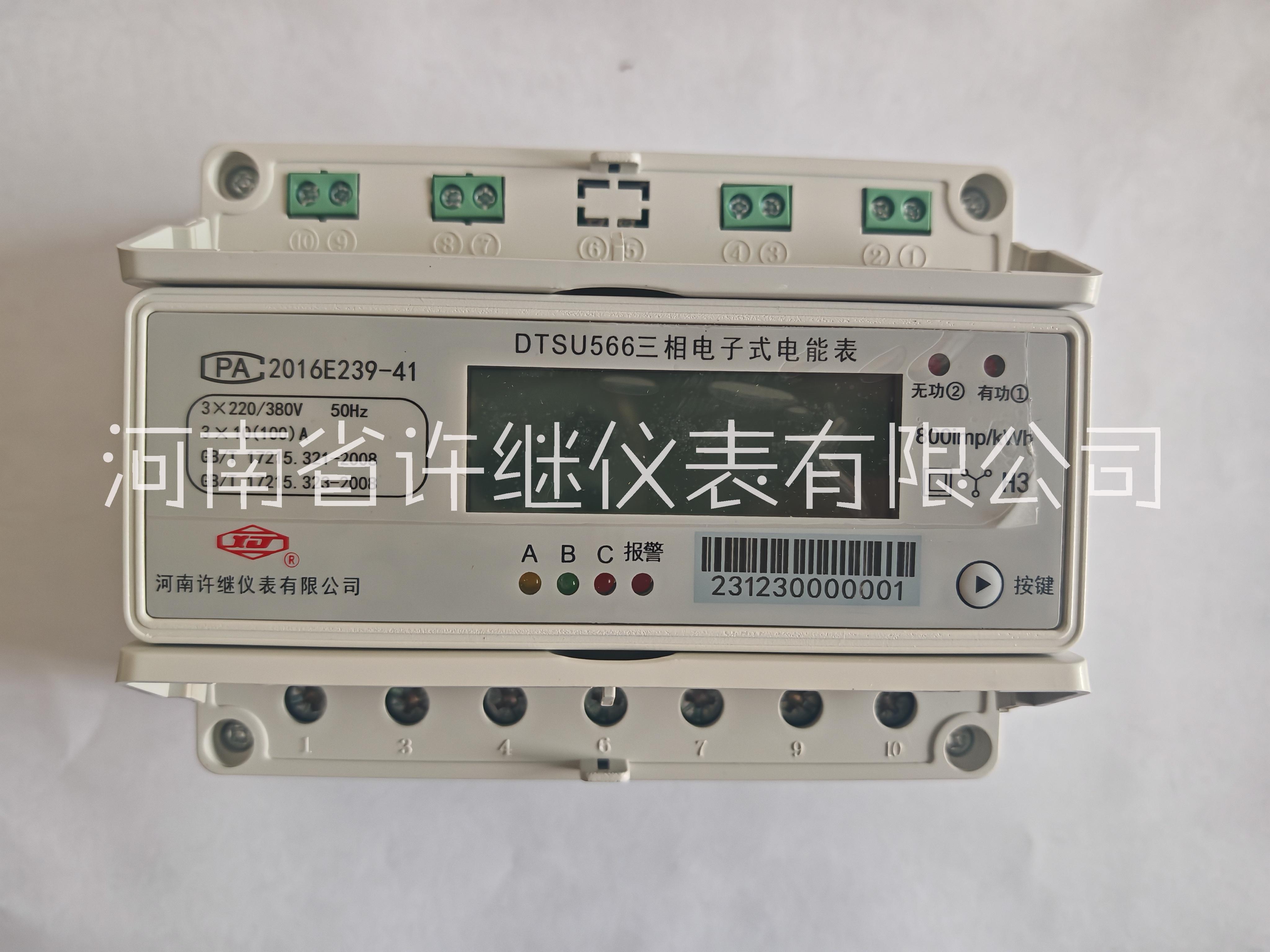

許繼DTSU566三相四線多功能導軌表 尖峰平谷

DTSU566-D 導軌式電能表是一款電能計量、信息存儲及處理、實時監測、信息交互功能的電子式交流電能表?？蓽y量電壓、電流、功率、功率因數和頻率等多項電網參數；具有數據采集、安全防護、鎖具管理以及與充電樁通信等功能；具有 RS-485、雙模、CAN、藍牙通信及遙信輸入接口，支持DL/T698.45和DL/T645-2007雙通信規約；具有運行、告警、通信、有功、無功及A、B、C三相電壓供電共 8 個指示燈。 導軌式電能表廣泛適用于用戶電表計量箱、新型負荷管理系統、變配電自動化系統、工業控制和工業自動化系統、能源管理系統等場合。 本電能表符合以下標準： 類別 標準編號 標準名稱 國家 標準 GB/T 13384-2008 機電產品包裝通用技術條件 GB/T 17215.211-2021 電測量設備（交流）通用要求、試驗和試驗條件 第21部分：測量設備 GB/T 17215.321-2021 電測量設備（交流）特殊要求 第21部分：靜止式有功電能表（A級、B級、C級、D級和E級） GB/T 17215.323-2022 電測量設備（交流） 特殊要求 第23部分：靜止式無功電能表（2級和3級） 電力行業標準 DL/T 698.45 電能信息采集與管理系統 第4-5部分：通信協議—面向?qū)ο蟮臄?shù)據交換協議 國家電網企業標準 Q／GDW 1206-2013 電能表抽樣技術規范 Q/GDW 10205-2021 電能計量器具條碼 Q／GDW 10354-2020 智能電能表功能規范 Q／GDW 10827-2020 三相智能電能表技術規范 Q／GDW 10365-2020 智能電能表信息交換安全認證技術規范 Q/GDW 12178-2021 三相智能物聯電能表技術規范 Q/GDW 12179一2021 智能物聯電能表安全防護技術規范 Q/GDW 12180一2021 智能物聯電能表功能要求及軟件規范 導軌式電能表通用技術規范 1.1 工作原理 工作原理如圖1所示： 圖1 工作原理圖 電能測量單元對計量信號采樣值進行處理，通過對采樣值的積分和軟件濾波運算獲得電壓、電流值，通過對采樣值的乘積運算獲得對應的瞬時功率，然后通過對瞬時功率的積分，得到一段時間內的能量，通過傅立葉變換計算出基波電能及電壓電流2～21次諧波含量數據；CPU數據管理單元為系統的核心，綜合各個單元返送的數據，生成用戶需要的電能數據、需量數據、瞬時測量數據，完成對分時計費管理、用電事件管理、用戶數據顯示管理、歷史數據管理、用戶數據通訊管理、電能表數據安全管理、控制管理等功能。 1.2 功能配置 序號 類型 功能列表 備注：?代表支持； 備注 1 計量 功能 組合有功總電能、正反向有功總電能、組合有功各費率電能、正反向各費率有功電能、正反向分相有功電能、四象限無功電能、組合無功電能1、組合無功電能2、正向有功需量、正向有功各費率需量、反向有功需量、反向有功各費率需量等計量功能 ? 2 凍結 結算日、瞬時、分鐘、小時、日、時區切換、日時段表切換、月凍結功能 ? 3 清零 電能表清零（測試密鑰下操作）、需量清零、事件清零 ? 4 輸出 電量脈沖、多功能信號 ? 5 時間 日歷、計時和閏年切換、兩套費率、時段轉換、廣播對時功能 ? 6 事件 記錄 失壓、過壓、過流、功率反向、過載、掉電、清零、編程、校時、遙信變位、鎖具事件、充電樁異常告警、充電樁故障、充電樁通信異常、羅氏線圈變更、羅氏線圈數據讀取失敗等事件 ? 7 顯示 無 8 通信 RS485接口、雙模通信接口、CAN通信、藍牙通信 ? 9 測量 分相電壓、分相電流、總及分相有功功率 ? 總及分相無功功率、總及分相功率因數、電網頻率 ? 10 其它 報警、安全防護、軟件對比 ? 數據采集與存儲、升級、鎖具管理、檔案管理、數據轉發 ? 定位 ? 1.3 技術指標 ? 準確度等級 有功B級 無功2級 ? 額定頻率 50Hz ? 外型尺寸 165mm（高）×90mm（寬）×71mm（厚） ? 重量 約450g ? 規格型號與脈沖常數(表中為推薦脈沖常數，以實際銘牌標注為準)對照表 型 號 類別 標稱電壓Unom 準確度等級 電流規格 脈沖常數 （imp/kWh或imp/kvarh） DTSU566-D 三相四線 3×220/380V 有功B級 無功2級 4-10（500）A 200 ? 電氣參數 正常工作電壓 0.90Unom～1.1Unom 極限工作電壓 0.60Unom～1.2Unom 非通信狀態下電壓線路功耗(每一相) ≤1.5W和6VA 通信狀態下電壓線路功耗 ≤8W 電流線路功耗(每一相) ＜0.2VA 時鐘電池 3.6VDC ≥1200m ? 其他參數 時鐘準確度 ≤±0.5s/24h (23℃) 計度范圍 0～42949672.95kWh, 0～42949672.95 kvarh 遠程通訊模式 485通訊、CAN通訊、雙模通訊 通訊波特率 RS485、雙模通信接口:1200 bps～115200bps，默認115200bps CAN:支持 10kbps、25kbps、50kbps、125kbps 可選，默認值為 125kbps； 藍牙通信：符合Q/GDW 12178-2021與Q/GDW 12179-2021要求 通訊規約 DL/T 698.45-2017《電能信息采集與管理系統 第4-5部分：通信協議—面向?qū)ο蟮臄?shù)據交換協議》 ? 氣候條件 正常工作溫度 -25℃～+55℃ 極限工作溫度 -40℃～+70℃ 存貯和運輸溫度 -40℃～+70℃ 存儲和工作濕度 年平均＜75％
