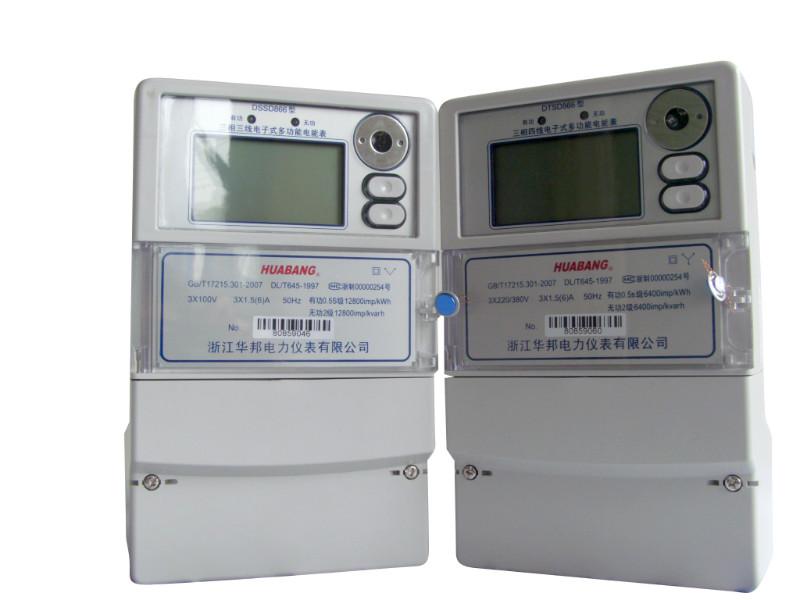

供應DTSD866型0.2S多功能電能表
溫州市型多功能電能表廠家
郵箱：
手機：
銷售部：伍異卉 銷售熱線：0577-62996776 手機：118958807211傳真：0577-62981658 QQ：2355562889
一、產品簡介
1.1 概述
DTSD/DSSD型電子式三相多功能電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的具有現代水平的儀表。
該表性能指標符合GB/T 17215–2002《1級和2級靜止式交流有功電能表》、GB/T 17883–1999《0.2S級和0.5S級靜止式交流有功電度表》國家標準和DL/T 614–1997《多功能電能表》標準對多功能電能表的各項技術要求，其通信符合DL/T645–1997《多功能表通信規約》的要求。
該表能計量各個方向的有功、無功電量及需量，并具有485通訊、手動及紅外停電喚醒等功能，它性能穩定、準確度高、操作方便。
1.2 工作原理
多功能電能表是由測量單元和數據處理單元等組成，除計量有功(無功)電能量外，還具有分時、測量需量等兩種以上功能，并能顯示、存儲和輸出數據的電能表。
電子式三相多功能電能表工作原理如圖1所示：
圖1三相多功能電能表工作原理圖
電能表工作時，電壓、電流經取樣電路分別取樣后，送入電能芯片進行處理，并轉化為數字信號送到CPU進行計算。由于采用了的電能處理芯片，使得電壓電流采樣分辨率大為提高，且有足夠的時間來更加的測量電能數據，從而使電能表的計量準確度有了顯著改善。
圖中CPU用于分時計費和處理各種輸入輸出數據，通過串行接口將電能芯片的數據讀出，并根據預先設定的時段完成分時有功電能計量和需量計量功能，根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。
1.3 技術指標
l 規格型號與脈沖常數對照表
| 型 號 | 類 別 | 參比電壓Un | 額定電流In | 有功脈沖常數 | 無功脈沖常數 |
| DSSD | 三相三線 | 3×100V | 3×1.5(6)A | 12800imp/kWh | 12800imp/ kvarh |
| DTSD | 三相四線 | 3×57.7/100V | 3×1.5(6)A | 12800imp/kWh | 12800imp/kvarh |
| 3×220/380V | 3×1.5(6)A | 6400imp/kWh | 6400imp/ kvarh | ||
| 3×5(20)A | 1600imp/kWh | 1600imp/ kvarh | |||
| 3×10(40)A | 800imp/kWh | 800imp/ kvarh | |||
| 3×15(60)A | 400imp/kWh | 400imp/ kvarh | |||
| 3×20(80)A | 200imp/kWh | 200imp/ kvarh | |||
|
|
|
|
l 準確度等級 有功0.5級 1級 無功2級
l 額定頻率 50Hz
l 起動電流 有功 0.001In (0.5級) 0.002In(1級) 無功 0.003In (2級)
l 潛動 具有防潛動邏輯設計
l 外型尺寸 293mm?175mm?80mm
l 重量 約2.4kg
l 電氣參數
| 正常工作電壓 | 0.9Un～1.1Un |
| 極限工作電壓 | 0.75Un～1.15Un |
| 電壓線路功耗 | ≤ 2W和5VA |
| 電流線路功耗 | ＜1VA |
| 數據備份電池電壓 | 3.6VDC |
| 停電抄表電池電壓 | 6.0VDC |
l 費率工作參數
| 時鐘準確度(日誤差) | ≤ 0.5S |
| 電池容量 | ≥ 1000m |
| 停電后數據保存時間 | ≥ 10年(用新電池) |
l 氣候條件
| 正常工作溫度 | -20℃～+50℃ |
| 極限工作溫度 | -30℃～+60℃ |
| 存貯和運輸溫度 | -40℃～+70℃ |
| 存儲和工作濕度 | ≤ 85% |
l 技術參數
| 費率數 | 4 |
| 時段數 | 10 |
| 計度范圍 | 0～999999.99 kWh , 0～999999.99 kvarh |
| 顯 示 | 液晶 |
| 通訊波特率 | RS485接口：1200bps～9600 bps；紅外接口：1200 bps |
| 通訊規約 | 《DL/T645-1997多功能電能表通信規約》或地方規約 *注 |
注：浙江規約、湖北規約、福建規約、威勝規約等用戶定制地方規約。
二、外形說明及安裝
2.1 外形圖
圖2 三相多功能電能表外形圖說明
翻開上蓋板在表的上方有一電池槽，槽上用兩個螺釘固定著一塊小蓋板。打開小蓋板可見一大、一小兩個電池槽，左邊電池槽安裝有兩節3.0V鋰電池，供停電抄表用；右邊電池槽中安裝有一節3.6V鋰電池，用于停電給單片機供電，維持內部數據不變及時鐘運行。在電池槽的底部有電池的正、負極性標志，安裝時注意電池的正、負極方向。
2.2 液晶顯示屏內容
液晶顯示符號說明
| 符 號 | 說 明 |
| | 單位指示： kWh—有功電能 kW—有功需量 —安培小時 |
| kvarh | 單位指示： kvarh—無功電能 kvar—無功需量 |
| | 顯示時允許編程 |
| | 需量清零鎖定符號，顯示時表明電表已被需量清零(該符號將顯示4～5分鐘，此期間不能再進行需量清零操作) |
| | 電池狀態：3.6V電池電壓不足時會閃爍顯示 |
| | 液晶報警指示(只要有故障就會閃爍顯示，不受控制字控制) 注：故障主要包括失壓、失流、逆相序、超負荷、電池欠壓、存儲器壞等。 |
| | 485接口通訊符號(通訊時閃爍) |
| Ia Ib Ic
| 分別代表Ia、Ib、Ic。失流時閃爍顯示；斷流時符號消失 注：在三相三線表中，無B相電流。 |
| Ua Ub Uc
| 分別代表Ua、Ub、Uc。失壓時閃爍顯示；斷電后符號消失 注：在三相三線表中，手冊里提到的B相電壓是指Uac電壓。 |
| | 分別指示當前正在計量的電能及電能方向 |
| — | 表示當前數據為負數 |
| 尖峰平谷 | 查詢當前時間(80及80.01項)時，閃爍顯示代表當前電表運行的費率 |
| | 顯示序號 |
