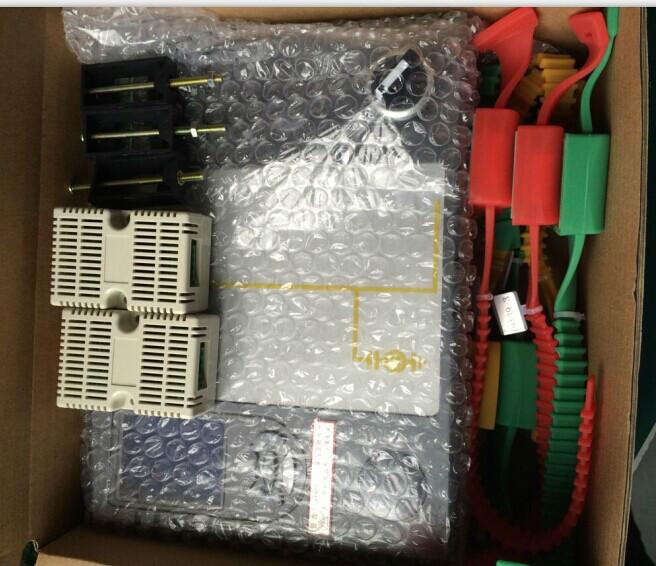

供應SDC500變電站無線測溫

賢業電氣SDC500變電站無線測溫技術說明：

 1，SDC500 圖解

概述：

    無線測溫智能操控裝置SDC500根據國家電力行業“五防”的要求開發研制，主要適用于2KV～35KV/50Hz戶內各類高壓電器控制柜的電流、電壓、功率檢測、高壓帶電顯示、語音提示、開關刀閘位置指示及安全閉鎖等裝置(設備)。是一款新型動態模擬指示和電流、電壓、功率監測及LCD顯示的自動化設備。它集一次回路模擬圖、斷路器位置、開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電顯示及強制性閉鎖、環境溫度濕度LCD顯示控制、觸頭溫度監測、電參數監測、二次分合閘線包電壓指示、語音防誤提示、人體感應探頭、遠方/就地、分/合閘、RS485通訊等多項功能于一體。裝置采用嵌入式方式，安裝快速方便，用戶選用時只需提供相應一次接線方案圖及開關接點即可。

技術參數：

高壓顯示/閉鎖：  起輝電壓(KV)：≥15%額定母線電壓

                 閉鎖電壓 (KV)：≥65%額定母線電壓

溫濕度監控功能：兩路溫濕度監控

斷線報警功能：加熱(除濕)負載斷線、傳感器斷線時報警輸出

超溫報警輸出：當環境溫度或觸頭溫度大于相應報警設定值時報警輸出。

語音提示功能：斷路器及接地刀誤操作時進行語音提示

人體探測功能：當人站在柜前時，高壓柜帶電或不帶電語音提示

觸頭溫度顯示：LCD屏顯示每個觸頭溫度值

電參數顯示：顯示三相電壓、電流有效值以及總有功功率、無功功率值

線包電壓顯示：顯示分、合閘線包電壓值(選配)；核相/驗電功能：對高壓柜帶電檢驗及和母聯柜之間相序校驗（選配）

RS485通訊功能：上傳狀態模擬量、觸頭溫度、電參量及溫濕度等參數，遵守MODBUS-RTU協議
