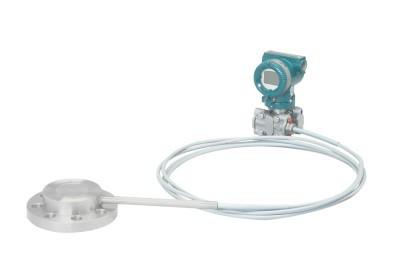

EJA438W壓力變送器
一般規格書
密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。EJA438W、EJA438n隔膜密封式壓力變送器用來測量液體、氣體和蒸汽的流量、液位、密度和差壓，然后輸出與測得的差壓相對應的4～20mA DC信號。也可與手操器相互進行通信，可進行遠程設定及監控等。
型號以及規格代碼
EJA438W型譜[法蘭尺寸：2-inch（50mm，DN50）和3-inch（80mm，DN80）]
| 型 號 | 規 格 代 碼 | 說 明 | ||||||||||||
| EJA438W | ………………………… | 隔膜密封式壓力變送器（平膜片型） | ||||||||||||
| 輸出信號 | -D | ……………………… | 4～20mA DC 帶數字通訊（BRAIN協議） | |||||||||||
| -E | ……………………… | 4～20mA DC 帶數字通訊（HART協議） | ||||||||||||
| -F | ……………………… | FF現場總線通訊 | ||||||||||||
| 測量量程（膜盒） | M | …………………… | 2.5～100KPa（250～10000mmH2O） | |||||||||||
| A | …………………… | 0.06～3MPa（0.6～30kgf/cm2） | ||||||||||||
| B | …………………… | 0.46～14MPa（4.6～140Kgf/cm2） | ||||||||||||
| 接液部分材質（注6） |
| [膜片] [其它] | ||||||||||||
| S | ………………… | JIS SUS316L JIS SUS316 | ||||||||||||
| H | ………………… | 哈氏合金C-276（注7） 哈氏合金C-276（注7） | ||||||||||||
| T | ………………… | 鉭 鉭 | ||||||||||||
| U | ………………… | 鈦 鈦 | ||||||||||||
| 法蘭規格 | J1 | ……………… | JIS 10K | |||||||||||
| J2 | ……………… | JIS 20K | ||||||||||||
| J4 | ……………… | JIS 40K | ||||||||||||
| J6 | ……………… | JIS 63K | ||||||||||||
| A1 | ……………… | ANSI 150 P1-----JPI 150 | ||||||||||||
| A2 | ……………… | ANSI 300 P2-----JPI 300 | ||||||||||||
| A4 | ……………… | ANSI 600 P4-----JPI 600 | ||||||||||||
| D2 | ……………… | DIN PN10/16 | ||||||||||||
| D4 | ……………… | DIN PN25/40 | ||||||||||||
| D5 | ……………… | DIN PN64 | ||||||||||||
| G2 | ……………… | GB PN10/16（GB/T 9123.1-2000） | ||||||||||||
| G4 | ……………… | GB PN25/40（GB/T 9123.1-2000） | ||||||||||||
| G6 | ……………… | GB PN110（GB/T 9123.1-2000） | ||||||||||||
| H2 | ……………… | HG20592-97 PN10/16 | ||||||||||||
| H4 | ……………… | HG20592-97 PN25/40 | ||||||||||||
| H5 | ……………… | HG20592-97 PN63 | ||||||||||||
| H6 | ……………… | HG20592-97 PN100 | ||||||||||||
| 法蘭尺寸/材質 | A | …………… | 2-inch（50mm，DN50）/JIS S25C | |||||||||||
| B | …………… | 2-inch（50mm，DN50）/JIS SUS304 | ||||||||||||
| C | …………… | 2-inch（50mm，DN50）/JIS SUS316 | ||||||||||||
| D | …………… | 3-inch（80mm，DN80）/JIS S25C | ||||||||||||
| E | …………… | 3-inch（80mm，DN80）/JIS SUS304 | ||||||||||||
| F | …………… | 3-inch（80mm，DN80）/JIS SUS316 | ||||||||||||
| 法蘭螺栓材質 | A | ……… | JIS SCM435 | |||||||||||
| B | ……… | JIS SUS630 | ||||||||||||
| 注 入 液 |
| ?。ń右簻囟龋?nbsp;（環境溫度） | ||||||||||||
| -A | ……（注1） | 一般型（硅油） -10～315℃ -10～60℃ | ||||||||||||
| -B | ………… | 一般型（硅油） -30～210℃ -30～60℃ | ||||||||||||
| -C | ……（注2） | 高溫型（硅油） 10～315℃ 10～60℃ | ||||||||||||
| -D | ……（注3） | 禁油型（氟油） -20～120℃ -10～60℃ | ||||||||||||
| -E | ………… | 低溫型（乙（撐）二醇） -50～100℃ -40～60℃ | ||||||||||||
| -- | A | ……… | 通常為A | |||||||||||
| 毛細管長度 | □□ | …（注4） | 規定的毛細管長度從1～15m，用□□表示（例：2m:02） | |||||||||||
| 安 裝 | -9 | …… | 水平配管連接型，左面高壓 | |||||||||||
|
接 線 口
| 0 | … | G1/2內螺紋，1處接線口 | |||||||||||
| 2 | … | 1/2NPT內螺紋，2處接線口 | ||||||||||||
| 3 | … | Pg13.5內螺紋，2處接線口 | ||||||||||||
| 4 | … | M20內螺紋，2處接線口 | ||||||||||||
| 5 | … | G1/2內螺紋，2處接線口帶一個盲塞 | ||||||||||||
| 7 | … | 1/2NPT內螺紋，兩個電氣接口，一個盲塞 | ||||||||||||
| 8 | … | Pg13.5內螺紋，兩個電氣接口，一個盲塞 | ||||||||||||
| 9 | … | M20內螺紋，兩個電氣接口，一個盲塞 | ||||||||||||
| 內藏顯示表 | D |
| 數字式表頭 | |||||||||||
| E |
| 帶范圍設定開關的數字表頭（注5） | ||||||||||||
| N |
| （無表頭） | ||||||||||||
| 2-inch管安裝托架 | A | JIS SECC 平托架 | ||||||||||||
| B | JIS SUS304 平托架 | |||||||||||||
| N | ?。o(wú)） | |||||||||||||
| 附加選型代碼 | /□ 附加規格 | |||||||||||||
注1：如選擇接液件材質代碼 T（鉭），接液溫度-10～200℃。 注2：不適用于接液件材質代碼 T（鉭）。
注3：即使是在選用注入液代碼 D（氟油）的地方，如果需要對接液部分作脫脂洗凈處理，也要選擇附加規格代碼K1 或 K5。
注4：如選擇接液材質代碼 H（哈氏合金）、T（鉭）、U（鈦）、充灌液代碼 C 或毛細管長度超過5m時溫度、靜壓影響、反應時間會增大，詳情請聯系。
注5：不適用于輸出信號代碼 F。
注6：用戶必須考慮接液部分材質特性和介質的腐蝕性，不適當?shù)牟馁|(zhì)可能會導致意想不到的腐蝕性介質泄漏，對人體和工廠設備造成嚴重?fù)p害。選型時必須注意：介質若有強腐如、酸、H2S、次等或150°C或以上的高溫蒸汽時請與我們銷售部聯系。
注7：哈氏合金C-276或ASTM N10276
