供應優質薄膜塑料袋凹版印刷機帶糾偏

..............................................................................................................................................................................................................................................................................................................

免費安裝調試，并培訓

機器免費保修一年，終生保修

溫馨提示

產品價格、參數等僅供參考，詳情請來電或旺旺咨詢！

如果不經過協商而直接下單，恕不發貨！敬請諒解！謝謝配合！

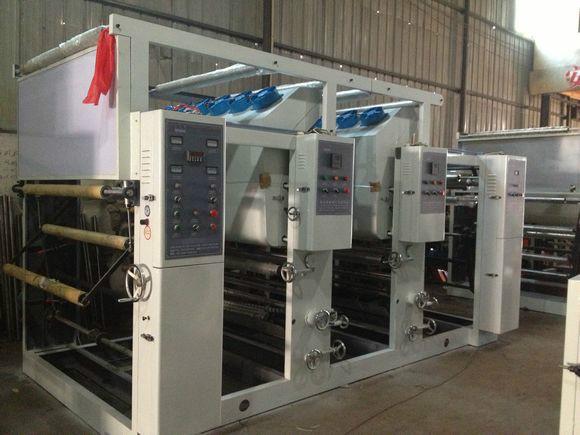

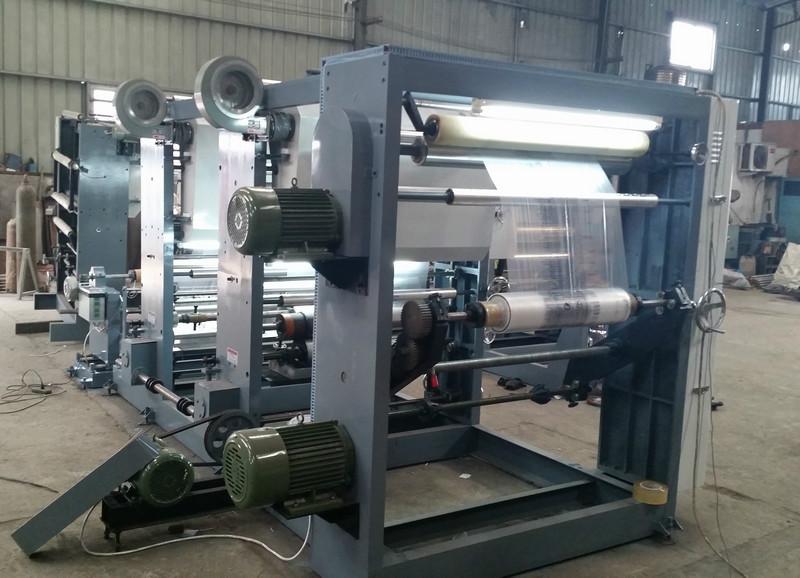

ASY-1000型系列2色三組半凹版印刷機

ASY-1000型系列2色三組半凹版印刷機

１．特征

本機是用于印刷BOPP、PE、PET、PVC、紙張等卷筒型材料，2色直線排列的組合式凹版印刷機，采用技術的控制系統，獨特的圓孔陣列風幕式熱風干燥，高速工作；優質的材料、高精密的加工保證整機出色的剛性和工作穩定性，以人為本的設計理念為操作者提供充分的方便。

2．構成

本機以操作面為基準，從右至左按照放卷部，第1印刷色組，收卷部順序來排列的，并由電氣系統。

放卷部                        半組（帶糾偏）

印刷組單元                    2組

收料牽引收卷部                1組

電氣系統                      1組

磁粉張力控制系統              1套（放卷）

1． 主要參數

流向                         從右向左（操作面）

印刷色數                     2色

材料幅寬                1000mm

印刷寬度               960mm

機械速度               90m/min

印刷速度                  10-70m/min(版輥直徑≥Φ160mm)

※ 印刷速度因印刷材料、版面、印刷油墨、印刷工藝、操作人員的水平有所變化

放卷直徑              Φ600mm

收卷直徑              Φ600mm

印版直徑             Φ120mm~Φ300mm

印版幅寬             450mm~1020mm

套準精度       縱向綜合套色精度約±0.12mm(POBB·PET)

張力范圍              2~50kg

張力精度             ±0.3kg

收、放用紙芯      Φ76mm

壓印力               400kg

刮刀竄動             ±5mm

干燥方式             電加熱（6kw）1色

主電機功率           AC 2.2kw

機器外型             3700×2500×2000(mm)

機器凈重             約2000kg

承印材料             PET   12~60 μm      BOPP   18~60μm

PVC   32~100μm      OPP    18~60μm

                     PE    40~100μm       POF    20~60μm

                     組合膜   18~60μm

紙20~100g/㎡（68以上需另靜電吸墨器）

以及其它與以上材料有相同性質的薄膜類卷簡材料。

一、 主要部分的說明



放卷部

結構

l 料卷橫向調節為手動±20mm

l 單工位.磁粉.制動器5Kg

l 料卷采用機械軸，兩端帶有位置標尺

規格    ●  的卷徑             Ф600mm

l  料卷橫向調節           ±20mm

l  磁粉張力設定范圍       1～25kg

l  磁粉張力控制精度       ±0.3kg

l  的放卷幅寬         600mm

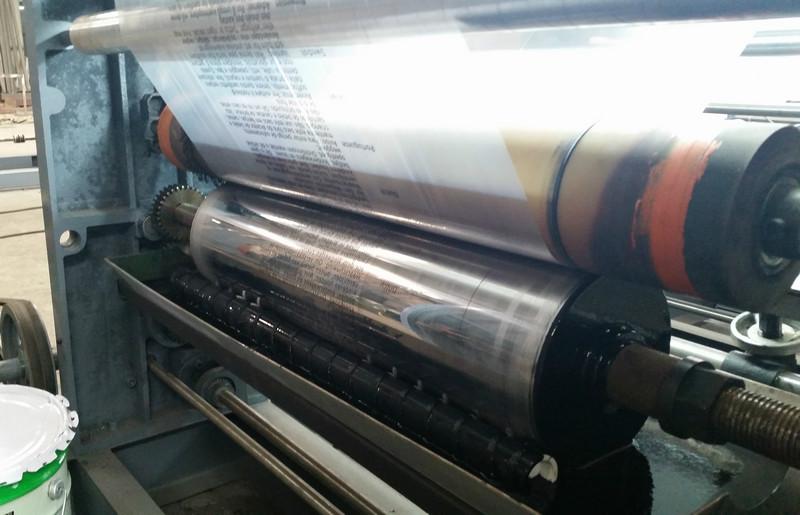

印刷部（2組）

結構    ●  裝版方式為有軸式裝版（450mm—1020mm）

l 壓印輥為整體快換結構，可進行快速更換

l 壓印輥下壓結構為擺臂式，與一導輥協同動作，保證下壓、上升所產生的料長變化為最小，雙膠輥壓印保證壓力均勻。

l 重型三段可調刮刀可竄動，竄動頻率與主機轉速成一定比例

l 墨斗盤上下升降手動調整

l 單元齒箱為浸油式密封齒輪傳動箱，高精度傳動齒輪

l 調整輥為單邊調節方式

l 橫向調版護罩采用全包式護罩

規格    ● 版輥寬度        最長1050mm

l 版軸距地面高度 460mm

l 壓印輥  Ф140mm 乙丙橡膠，邵爾（A）600~650

l 的壓印力  200kg

l 刮刀竄動  ±5mm

l 刮刀壓力  10～100kg

干燥部（2組）

結構   ●  單色組獨立烘干系統設計

l 全封閉的加長烘箱，印刷組單組烘道走料長度1300mm

l 頂末端內斂式扁平風嘴

l 熱源為電加熱

l 密封式干燥箱體，分組式，方便穿料和清理

l 智能化的連續恒溫控制

規格   ●  烘箱溫度              ≤500C（室溫為200C）

l 箱內的料長            1300mm(2組)

l 風速                 ≥20m/s

l 溫度控制精度         ≤±30C

l 送風量           1500m3/H(1組)

l 熱風機功率           1.1kw/組(1組)

l 分組獨立式.風機.通過.管道.正面.接觸印刷面

l 加熱功率            6kw/組(1組)

收料牽引

結構    ● 雙輥對滾式，鋼、柔結合

l 柔輥的離合、壓力的調整由羅桿完成

l 鋼輥由力矩電機獨立驅動，

規格    ● 鋼輥          Ф115mm

l 柔輥           Ф100mm  橡膠，邵爾（A）600~650

l 張力設定      2-100kg

l 張力精度    ±0.3kg

l 柔輥壓力     200kg

l 牽引電機       16牛力矩電機

收卷部

結構    ● 內置式雙工位式

l 收料主機由單獨電機運行

l 自動計米功能

l 收卷軸為機械軸

l 料卷橫向調節為手動±20mm

規格

l 的卷徑        Ф600mm

l 張力設定范圍        2～50kg

l 張力控制精度      ±0.3kg

l 料卷橫向調節       ±20mm

l 收卷電機         40牛力矩電機

機架及走料部

結構    ● 整機位鑄鐵墻板

l 烘箱內導向輥采用外置軸承定位，提高受熱狀態靈活性

l 組合模塊化的設計

l 鋼鐵槽形支撐（橫梁）

 規格   ● 墻板厚度           60mm

l 標準色組空距       1000mm

l 導輥直徑      Ф75mm     Ф100mm

l 導輥長度        1030mm

特點    ● 導輥動平衡檢測，穩定的印料傳遞

l 導輥的布局流暢，使料膜運轉平穩

l 導輥表面硬化處理，提高耐磨性

主傳動部

結構   ● 主電機通過主傳動軸和若干彈性聯軸節及齒箱將動力傳至每一色，帶動版輥回轉，刮刀軸向運動。

l 與齒箱及各傳動軸連接處為柔性連接

l 主電機單獨的地基板及減速機構

規格    ●  主電機   2.2kw變頻電機

●  聯結軸   連接套連接

特點    ●  變頻控制，

照明系統

● 設計通用式日光燈

● 配套設施：（用戶負責）電源：三相四線空氣開關:380V  50HZ



如果廠家里旺旺不在線請您打電話15888750772，李小姐，謝謝！

分切機簡介:

  分切機是一種將寬幅紙張或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械及印刷包裝機械。

以前分切機的磁粉離合器速度不能高，因為在運行時易造成磁粉的高速摩擦，產生高溫，縮短其壽命，嚴重時會卡死，使機器運行受阻，給生產帶來很嚴重的后果。嚴重的影響了生產效率。

分切機的傳統控制方案是利用一臺大電機來驅動收放卷的軸，在收放卷軸上加有磁粉離合器，通過調節磁粉離合器的電流來控制其所產生的阻力，以控制材料表面的張力。磁粉離合器及制動器是一種特殊的自動化執行元件，它是通過填充于工作間隙的磁粉傳遞扭矩，改變了磁電流就可以改變磁粉的磁性狀態，進而調節傳遞的扭矩?？捎糜趶牧汩_始到同步速度的無級調速，適用于高速段微調及中小功率的調速系統。還用于用調節電流的方法調節轉矩以保證卷繞過程中張力保持恒定的開卷或復卷張力控制系統。

分切機主要的特點是磁粉離合器作為一個阻力裝置，通過系統控制，來輸出一個直流電壓，控制磁粉離合器產生的阻力。主要的優勢是其為被動裝置，可以控制較小的張力。

缺點：是速度不能高，高速運行時易造成磁粉高速摩擦，產生高溫，造成磁粉離合器發熱進而縮短其壽命。

用把一定寬度的卷材進行縱向裁剖，切成數條較窄分卷所用的裝置。將其裝在壓延機或擠塑機、涂膠機等單元裝置后，可完成連續切條，常帶有卷繞裝置。切條刀可用平片刀和圓口刀。

紙品加工機械之分切機系列產品：盤紙分切機、小盤紙分切機、卷筒紙分切機、高速分切機等

金屬加工機械之分切機：帶鋼分切機，銅板分切機，鋁板分切機，不銹鋼分切機，馬口鐵分切機等

買分切機客戶首先需要了解的內容。

：了解分切機的名字和功能。分切機又叫分條機，這臺設備具備分切、分條、復卷功能，如果還需要貼合的，可以加貼合功能。

第二：自己是切什么材料（如：食品復合膜、膠帶、鋁箔、紙張等卷筒材料），因為您切不同的材料我們會給您推薦不同的機型和配什么樣的。

第三：自己產品的和最小尺寸包括厚度，需要分切的最小寬度，原材料的直徑，分切之后的直徑（我們這款立式分切機的原材料直徑只能達到60公分-600mm,收卷直徑只能達到40公分-400mm，如果客戶有更大的材料我們會推薦您選擇我們的臥式分切機）。

第四：自己產品的用途，是用于包裝還是做袋子或則是片材，因為做袋子和片材所選擇的機型不一樣。
