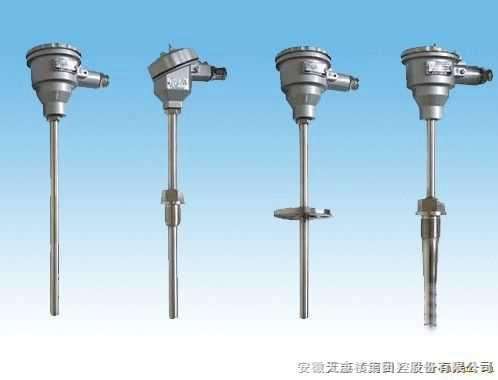

WZP-230M 耐磨熱電阻

耐磨熱電阻和耐磨熱電偶一樣都是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類產品,耐磨熱電阻博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電阻損壞,給用戶帶來很大的損失和不必要的麻煩,耐磨型熱電偶彌補了這個缺點.
特點
●壓簧式感溫元件，抗振性能好；
●測量度高；
●機械強度高，耐壓性能好；
●進口薄膜電阻元件，性能可靠穩定；
 工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
 主要技術參數
○產品執行標準
IEC751
JB／T8622－1997
JB／T8623－1997
○常溫絕緣電阻
熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V（直流）電極與外套管之間的絕緣電阻≥100MΩ。
○測溫范圍及允差
型號分度號測溫范圍℃精度等級允許偏差
WZPPt100-200～+500A級±（0.15+0.002|t|）
WZCCu50 B級±（0.30+0.005|t|）
 Cu100-50～+100-±（0.30+0.006|t|）

注：t為感溫元件實測溫度值。
○接線盒形式

防噴式
防水式

注：電氣出口M未特殊指明，一律視為M20×1.5。
 型號命名方法
W溫度儀表

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|Z熱電阻

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 感溫元件材料 分度號
P
C鉑 Pt100
銅 Cu50
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 鉑電阻元件
無
2單支
雙支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
  安裝固定形式
1
2
3
4
5
6
 無固定裝置
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
固定螺紋錐形式

|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|接線盒形式
2
3防噴式
防水式
|
|
|
|
|
|
|
|
|
|
|
|保護管直徑
0
1Φ16
Φ12
|
|
|
|
|
|
|
|
|工作端形式
G變截面

|
|
|
|
|
|
|
WZP2——220G典型型號示例


 選型須知
1）型號
2）分度號
3）精度等級
4）安裝固定形式
5）保護管材質
6）長度或插入深度
例A：熱電阻，Pt100型，A級，固定螺紋 M27×2，保護管316L，長度450mm，插入深度300mm。WZP-220，Pt100熱電阻，L×I=450×300，I級，保護管316L，螺紋 M27×2。

 熱電阻（適用于鎧裝和隔爆熱電偶）
序號形式保護管材質公稱壓力熱響應時間備注
1無固定1Cr18Ni9Ti常壓＜90S保護管外徑為Φ16、Φ12兩種具體要求雙方協商而定
2固定螺紋≤10MPa
3活動法蘭常壓
4固定法蘭≤2.5MPa
5活絡管接頭式常壓
6固定螺紋錐形式≤30MPa
7直形管接頭式常壓
8固定螺紋管接頭式
9活動螺紋管接頭式


固定裝置類型插入深度L （mm）備注
150200250300400500750100015002000
無固定







保護管總長
L=l+150
特殊插入深
度及其保護
管材質可按
協議定貨
固定螺紋
活動法蘭
固定法蘭
活絡管接頭式
固定螺紋錐形式
直形管接頭式
固定螺紋管接頭式
活動螺紋管接頭式


 保護管材質及選用
材質使用溫度特點及用途
1Cr18Ni9Ti-200～800具有高溫耐蝕性，通常作為一般熱鋼使用
304-200～800低碳含量，具有良好耐晶間腐蝕性，通常作為一般耐熱鋼使用
316-200～750低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
316L-200～750超低碳含量，具有良好耐晶間腐蝕性，作為耐腐蝕鋼使用
310S-200～1000具有高溫性，耐腐蝕型通常作為熱鋼使用
GH30300～1100鎳基高溫合金鋼，具有優良性，耐腐蝕型，通常作為耐熱鋼使用

產品說明:
耐磨熱電阻和耐磨熱電偶一樣都是電廠循環流化訂鍋爐,沸騰鍋爐,粉磨煤機造氣爐和水泥廠系列窯頭,窯尾,爐頭罩及化工,冶煉等高溫耐磨環境較為理想的高技術類產品,耐磨熱電阻博采眾長,采用獨特的工藝配方,在失態平衡中制作出耐磨合金該產品與普通不銹鋼金屬,金屬陶瓷保護管,與市場上同類耐磨合金保護管相比,其使用壽命提高1-5倍.由于環境溫度差,溫控點過高,振動較大,鼓風機風速過高,磨損嚴重,造成溫度測量非常困難,使用壽命很短暫,一般的耐磨合金只有10-90天就磨透損壞,燒彎,折斷,造成熱電阻損壞,給用戶帶來很大的損失和不必要的麻煩,耐磨型熱電偶彌補了這個缺點.
耐磨熱電阻抗沖刷,耐磨熱電阻經過數百廠家,每年近萬次的使用,反應很好,在很多場合具有同行的實力,完全可以同進口產品相媲美.耐磨熱電阻具有抗振,耐磨,耐腐蝕,靈敏度高,穩定性好,準確性高,使用壽命長等優點,是目前電廠,水泥廠,化工冶煉廠等耐磨領域溫度測量保護管.
