線路和結構

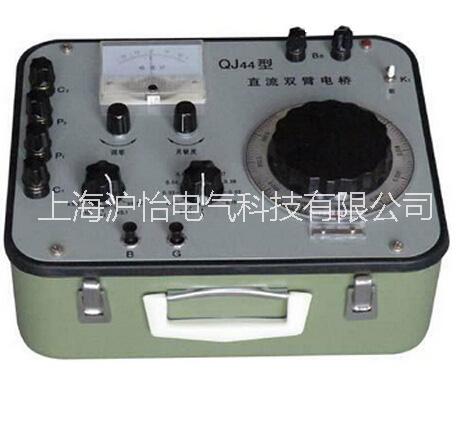

1、QJ44雙臂電橋面板位置圖

(1)  電橋外接工作電源接線柱                (2)  檢流計靈敏度調節旋鈕；

(3)  晶體管檢流計工作電源開關              (4)  滑線讀數盤；

(5)  步進讀數開關                          (6)  檢流計按鈕開關；

(7)  電橋工作電源按鈕開關                  (8)  被測電阻電流端接線柱

(9)  量程因素讀數開關                      (10) 被測電阻電位端接線柱

(11) 檢流計電氣調零旋鈕                    (12) 被測電阻電流端接線柱

(13) 檢流計指示表頭

用    途

      QJ44直流雙臂電橋內附晶體管指零儀和能內附工作電源。適合于工礦企業、實驗室或車間現場，對直流低值電阻作準確測量。如用來測量金屬導體的電阻率、導線電阻、直流分流器電阻、開關、電器的接觸電阻以及各類電機、變壓器的繞線電阻及其升溫實驗等。

電橋線路：

使用方法

1、在電池盒內，裝入1.5V1號手電筒電池4~6節并聯使用和2節6F22、9V并聯使用，此時電橋就能正常工作。如用外接直流電源1.5~2V時，電池盒內的1.5V電池，應預先全部取出。

2、“B1”開關扳到通位置，等穩定后(約5分鐘)，調節檢流計指針在零位。

3、靈敏度旋鈕放在位置。

4、將被測電阻，按四端連接法，接在電橋相應的C1、P1、P2、C2、的接線柱上。如下圖所示，AB之間為被測電阻。

5、估計被測電阻值大小，選擇適當倍率位置，先按“G”按鈕，再按“B”按鈕，調節步進讀數和滑線讀數，使檢流計指針在零位上。如發現檢流計靈敏度不夠，應增加其靈敏度，移動滑線盤4小格，檢流計指針偏離零位約1格，就能滿足測量要求。在改變靈敏度時，會引起檢流計指針偏離零位，在測量之前，隨時都可以調節檢流計零位。被測電阻按下式計算：

被測電阻值=倍率讀數×(步進讀數+滑線讀數)

被測電阻范圍與倍率位置選擇按下表：
