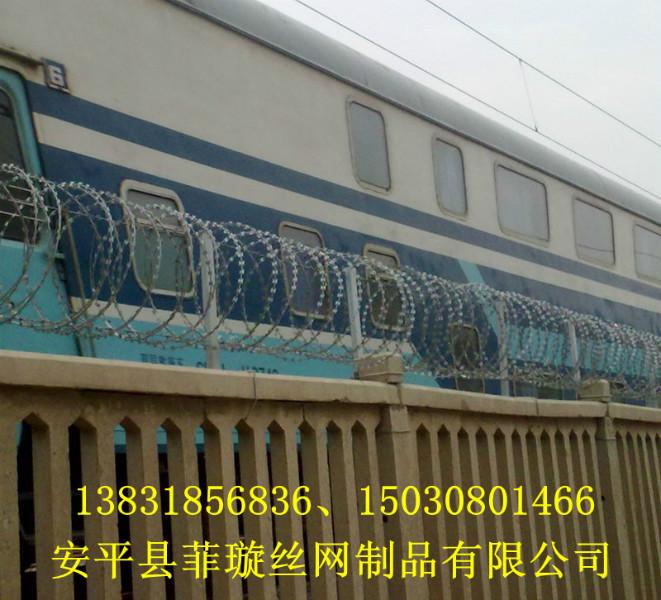

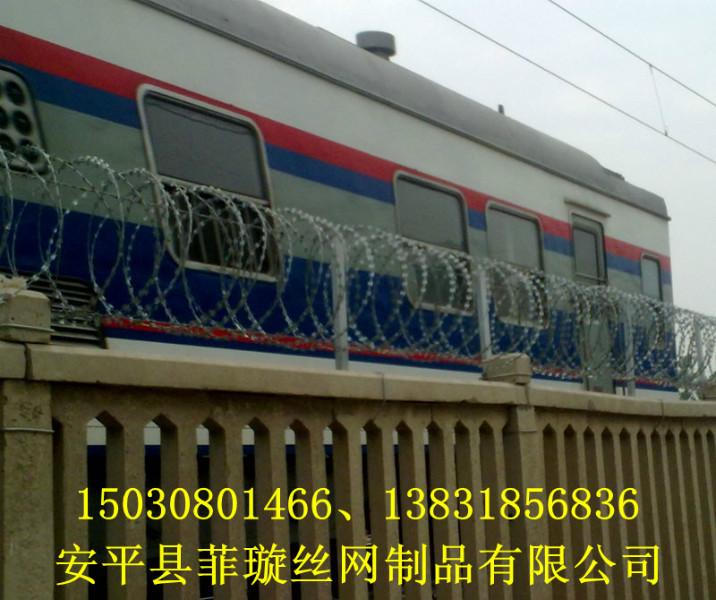

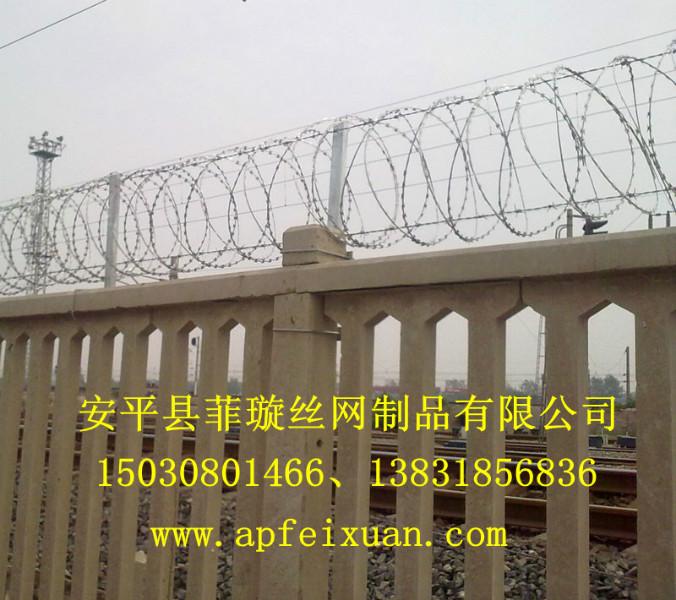

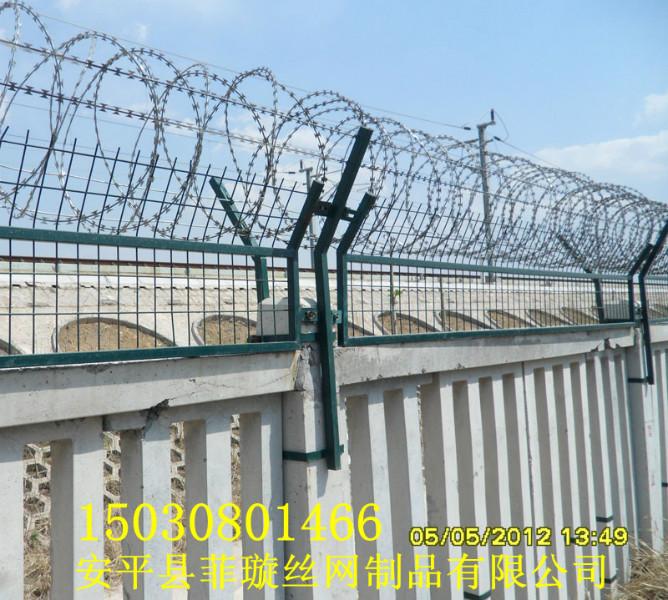

鐵路刺絲滾籠菲璇鐵路刺絲滾籠/國家鐵路重點刺絲滾籠生產商

鐵路線路防護柵欄》[通線(2012)8001]通用參考圖：2012年九月鐵路路線防護柵欄有了新的設計，詳細內容如下：  防護柵欄組成：鋼筋混凝土柵欄+0.5米高刺絲滾籠的防護柵欄。  鋼筋混凝土柵欄：詳見圖紙  0.5米高刺絲滾籠組成：刺絲刺繩+刀刺滾籠+鋼絲+立柱  刺絲滾籠詳細技術要求：     (1)刺絲滾籠采用刺繩繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刺繩卷徑為50cm，張開后每交叉圈安裝間距20cm，直徑不小于45cm。    (2)刺繩由沖切鋼板采用機械軋?jiān)阡摻z上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。厚度0.5mm的Q195鋼板網沖切制作。芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。    (3)刺絲滾籠由刺絲連接卡扣與固定在支架上的縱向拉筋相連接?？v向拉筋與支架的連接采用Φ2.5mm的冷拔鍍鋅鋼絲繞2圈后擰緊固定。支架設置在跨度3m防護柵欄的立柱和跨中位置，其中跨度進設置與立柱上部，支架與防護柵欄采用支架抱箍連接，對于已經安裝金屬網片的防護柵欄。刺絲滾籠直接采用Φ2.5mm的冷拔鍍鋅鋼絲或刺絲連接卡扣固定于金屬網橫片和金屬絲上。    (4)刺絲滾籠的下緣距離鋼筋混凝土防護柵欄上緣的垂直距離為0.05m.    （5）刺絲滾籠、縱向拉筋、冷拔鋼絲、支架抱箍、支架、螺母、墊圈等均需采用熱鍍鋅處理，鍍鋅量為270g/cm2。   （6）所有支架抱箍螺栓均采用防盜設計，由抱箍、防盜螺母、防盜墊圈組成，安裝及拆卸需使用工具。   （7）抱箍原材按GB1491.1-2008標準執行，立柱30×50×2.0mm矩管按GB/T3094-2000標準執行。   （8）刺絲鍍鋅前直徑誤差≤0.05mm，內絲鍍鋅前直徑誤差≤0.05mm，寬度、長度、間距誤差≤1.0mm。   （9）刺絲滾籠外觀不得有裂紋、折疊及明顯擦痕。
