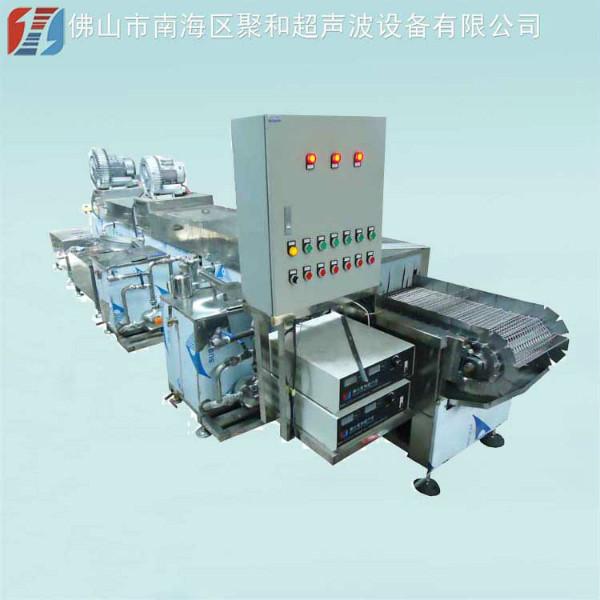

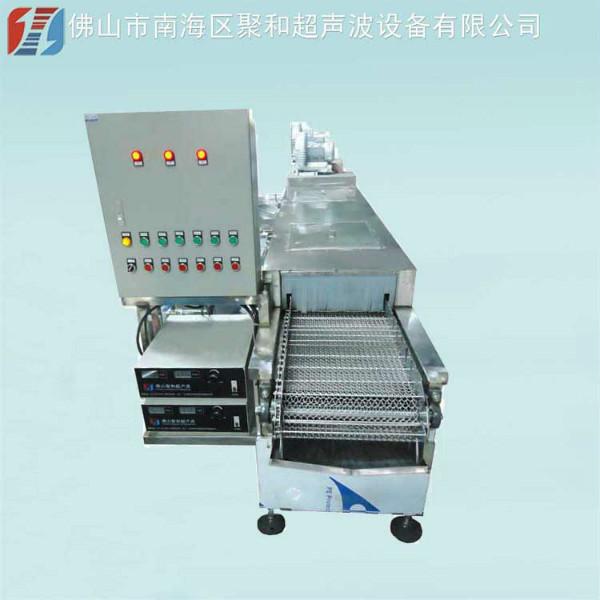

供應通過式超聲波防銹系統

一、設備名稱：通過式超聲波清洗、防銹系統

二、設備型號：JH-TGS-L45

三、設備描述：

該機是一臺通過式超聲波清洗、防銹設備，采用特制鏈條傳動輸送工件，具有超聲波清洗、風切、防銹工藝等功能的新穎連續式清洗、防銹設備。由上一工序?qū)⒐ぜ浦羵鲃渔湕l上，鏈板固定設計，工作時，清洗工件置于輸送鏈條上，依次通過超聲波槽完成清洗，回液經凈化處理可循環使用，各槽設有不銹鋼霧氣罩。該機具有工位多，功能全，結構合理，操作方便，清洗效果好的優點，這對于流水線零件的清洗烘干，改善勞動環境，提高清洗質量，降低清洗成本、減輕勞動強度具有重要的意義。

四、設備用途：用于工件連續、批量清洗、防銹

五、設備能力: 每天可連續工作22小時；

六、設備特點：

6.1工件采用鏈條式清洗，清洗效率高，既節省電能，又減少故障率。深入理解設計超聲波除油系統實用有效；各部分空間布局合理均留有維護通道，外觀簡潔美觀。

出于操作安全和設備的維護考慮，整條清洗線在馬達和管道工作的位置增加不銹鋼遮擋板。

6.2基本規格：

A、動力規格：

a、動力電源：3相5線/AC380V/50HZ

b、控制電壓：AC220V  設計額定功率：11.5KW 正常工作消耗功率：7.5KW

c、安裝場所：需方使用工廠

B、運轉使用條件：

a、室內放置、需通風通光

b、室內溫度：4-40℃

c、空氣相對濕度≤80%

C、配管規格：

a、配管：采用3/4寸、1.5寸鍍鋅管、彎頭、三通、球閥。

b、清洗機具有排空設計（即安裝有足夠的排液球閥和缸底傾斜角），以便用于配制洗劑的廢液可以全部排出。

D、控制方法：

a、制作范圍：設備運轉所需要的一切電氣部。

E、電器裝置：

a、熔斷器：負荷容量適合，保護協調良好。

b、電線：使用耐熱絕緣電線，禁止AC和DC線使用同一根電纜。

c、用途相同的使用同一廠家和同一規格。

七、潔凈度要求:按企業現行檢驗標準檢驗，

外觀要求 :零件內外表面無油跡、無污漬。

八、清洗工藝:

8.1 工藝流程：上料 →超聲初洗→→超聲波精洗→風切1→防銹--風切2→下料

8.2 總設計參數： 清洗線外觀尺寸總長4500mm, 鏈條內寬350mm內槽寬450mm工作臺機架外寬600mm, 工作臺面高650mm，總高度約900mm。整機占地約5.5㎡。

8.3 設備使用速度為0.5-3米/min行走，速度可調。

九、設備結構組成：

本機由不銹鋼機架、接水盆、輸送鏈條及傳動系統、超聲清洗系統、風切系統、防銹系統、電氣控制系統等組成。

十、原理及結構 ：

1）由超聲波發生器產生的高于28KHZ的超聲音頻電信號（28-29KHZ），通過換能器的壓電逆效應轉換成同頻率的機械振動，并以超音頻縱波的形式在在清洗液中輻射。由于超音頻縱波傳播的負壓和正壓區交替作用，產生無數超過1000個大氣壓的微小氣泡并隨即瞬時，形成對被清洗物體表面的細微局部高壓轟擊，使工件表面、盲孔及縫隙之中的污垢迅速剝落，這就是超聲波清洗特有的“空化效應”。

2）根據超聲波的原理該工位設有底振式超聲波系統.對通過的工件進行超聲波清洗. 采用水基清洗劑,利用超聲波空化作用下，將工件表面大量附著油脂雜質除去。

結構：超聲波槽體材質使用優質SUS304L 2mm不銹鋼板制作；槽底向后傾斜，利于排液及排渣；設有獨立的溢水盒，溢水盒寬度為150mm，要求水流暢通，可迅速將清洗液表面漂浮的臟物溢流。

3）超聲波：采用底震式超聲波，超聲頻率28KHZ ，可微調；配有掃描電路使超聲功率穩定在狀態，并設有電流大小指示表，可單獨控制。槽內無液、不得開啟超聲，以免損耗換能器。

4）噴淋儲液槽，槽體使用SUS304L、1.5mm的不銹鋼板制造。

儲液箱：經循環過濾的清洗液被送往噴淋清洗槽，漂浮在表面的油脂經油水分離器分離至排水口，臟物由人工定期排放。由人工調節補液不銹鋼球閥，其流量保證儲液槽中的市水在不斷的緩慢溢流走，確保帶走清洗液中的懸浮塵埃。儲液槽設有進水口、排液口、溢水口、下限液位保護開關；槽體使用的SUS304L， 1.5mm的不銹鋼板制造。

5）循環過濾：設有獨立的循環過濾系統，過濾系統由不銹鋼過濾泵、不銹鋼插板式過濾器、壓力表等組成，過濾精度10um，循環流量可調。

6)采用數顯自動溫度器，溫控范圍：0～100℃連續可調。

7)循環泵：采用特種管道泵；其流量和揚程的強度吸走清洗液中的懸浮油脂和塵埃。

8) 工作液體：市水+清洗劑

9）凡與液體接觸的內罩、槽體、管道、鏈條、 過濾器、泵體、閥門、工裝板緊固件及工裝板均采用SUS304不銹鋼板。泵浦采用南方特種不銹鋼泵。

10）清洗劑及保養用化學品可與金屬,塑料、使用于制造清洗場的其它結構材料相容(含泵,過濾器,控制器與安全電路).

11)設有可靠的循環過濾、油水分離系統等。

12)電氣控制系統采用優質可靠的進口控制系統及元件。

13)各槽之間不得有串液。
