隧道定位系統 隧道門禁系統 隧道考勤定位系統

蘇州市門禁系統廠家

采購數量

1 件以上

價格

￥100.00

運費： 江蘇蘇州市吳中區 | 賣家支付運費

購買數量： 庫存 1000件

在線詢盤聯系廠家：15388656368 0512-68797891

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（隧道定位系統 隧道門禁系統 隧道考勤定位系統）

加工定制： 否
類型： 道閘
品牌： 陸禾
型號： LH

蘇州陸禾電子科技有限公司
聯系人：強工
手機：15388656368
QQ：2211950386
2.隧道安全管理系統

系統平臺結構

系統包括視頻監控、人員進出定位、門禁、LED、電視墻系統。

以本地系統為基礎，實現各功能模塊數據通信；

◇ 可以擁有遠程中心，可實時查詢當前隧道的相關安全信息；

◇ 采用包括前端工點監控、中間通訊層、后臺調度監控的三層體系架構

◇ 前端工點監控（人員進出定位管理系統、視頻監控、人員/車輛門禁管理）以及后臺調度（遠程中心機房、服務器以及部分外部對接平臺）采用B/S應用架構。

2.1隧道系統組成

隧道綜合應用系統主要有人員考勤定位管理系統、人員/車輛門禁系統、LED顯示系統、視頻監控系統、氣測系統以及通訊系統組成。

人車考勤定位管理系統	考勤管理定位管理
門禁系統	門禁道閘管理人員門禁系統
LED顯示系統	LED大屏顯示
視頻監控系統	隧道口視頻監控掌子面視頻監控
氣體采集系統	ＣＯ監測系統 瓦斯監測系統 氧氣
電話報警系統	電話報警系統
通訊系統	無線傳輸部分其他線纜傳輸部分

2.2系統網絡結構拓撲圖

2.3 隧道系統功能說明

人員進出管理系統可分為人員進出考勤管理、人員定位信息管理以。主要有監控主機、讀卡、人員識別卡、傳輸數據接口轉換器等。

監控主機（現場服務器）：獨立計算機，負責整個系統設備及人員檢測數據的管理、通訊、統計存儲以及屏幕顯示、查詢打印、畫面編輯、網絡通訊等任務。

讀卡（讀卡器）：實時采集接收人員卡的信息，并及時通過通信線路實時反饋到系統當中。可以分為定位和識別。

人員識別卡：編程有*的識別碼，僅提供給讀卡去識別，一般在安全帽上安裝或是身上佩戴，健康認證，安全可靠

傳輸數據接口轉換器：包括一些信號轉換器，主要實現對信號的轉換以便系統更好的接收處理數據

大致原理圖如下

考勤系統：在每個施工隧道內裝2臺讀卡器。1臺讀卡器裝在隧道洞口的入口處，另一臺讀卡器裝在洞口往里200米處，根據讀卡器讀到卡的先后順序來判斷施工人員的進出情況，施工人員何時進、何時出、洞內有多少作業人員都能反映到系統軟件中，并體現到大屏幕上，使考勤情況一目了然。施工人員將該系統考勤卡佩戴在安全帽內側，無須主動刷卡便能實現自動考勤，方便省力、準確度高。

定位系統：在每個施工隧道二襯臺車上安裝1臺讀卡器，主要是負責臺車附近工作人員的定位功能，洞內定位隨臺車作業實時進行識別定位。施工人員只要將該系統考勤卡佩戴在安全帽內側，無須主動刷卡，在讀卡器的有效識別范圍內，根據識別到的人員標識卡的情況對施工人員進行區域定位識別管理，使管理人員在監控室就能及時掌握施工現場的具體情況。

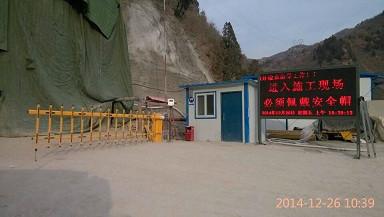

車輛門禁通道系統主要利用道閘系統來實現，當有車輛出入時，工作人員只要按一個遙控器，道閘就可以自動抬起或降落．

道閘：主要安裝在入口處，對車輛進出限制作用，對于可通行車輛，道閘自動開啟，放行車輛進出。

        長　　度：1 ～ 5米
        升降時間：3 ～ 6秒
        工作原理：渦輪傳動一體機

通訊協議：RS485接口或地感檢測保護裝置
箱體尺寸：340×280×970mm
工作電源：AC220V/150W
機身凈重：55kg
適用溫度：-40℃ ～ +85℃

通道閘機：主要安裝在入口處，對人員進出限制作用，進入人員必須有卡才能進入。要求不同，可選用三棍閘或翼閘.

　　(三棍閘 )　　　　　　　　　　　　　　　　(翼閘)

示意圖

施工面監控

料場監控

工地現場監控

拌合站監控

機房中心管理

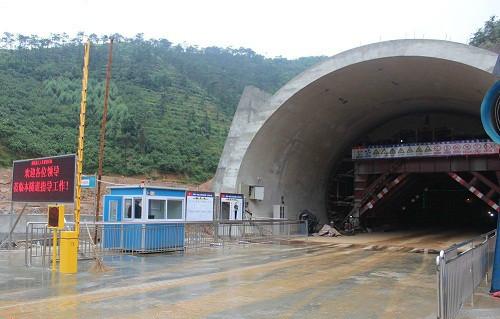

洞口監控

在實際的隧道現在，一般在在掌子面以及洞口附近分別安裝攝像頭，實時顯示查看監控區域的情況，讓管理者更直接的了解現場情況。

系統組成：服務器、攝像機、視頻服務器、傳輸數據接口轉換器以及通訊傳輸部分

服務器：監控平臺終端，對系統返回的信息進行顯示，并通過平臺軟件對各個監控點位的攝像機進行操控，以及提供錄像、播放視頻、云臺控制等多個功能。

攝像機：前段監測設備，實時采集信號。提供云臺設備，實現攝像角度的改變，提供全方位式立體式監控。

視頻服務器：主要是實現將聲音圖像的模擬信號轉換成數字信號進行傳輸，通過通訊線路回傳給監控平臺。

傳輸數據接口轉換器：包括一些信號轉換器，主要實現對信號的轉換以便系統更好的接收處理數據。

通訊傳輸：主要是一些RVVP線纜和網線構成，實現視頻信號的及時傳輸。

根據現場實際環境，現場選用多種通訊系統，包含有線通訊、無線通訊以及光纖通訊系統，合理搭配各種通訊系統，保證最合理的通訊傳輸。

總方案設計通訊線路為有線和無線相結合，后臺系統根據需求分析，采用平臺服務，以供管理員及時分析處理

2.4 軟件功能

概述

隧道人員管理系統軟件為我公司自主開發。采用目前VC.net開發平臺，結合功能強大的SQL SERVER數據庫?；贐/S結構的網絡監控軟件，可通過IE瀏覽器在網絡上瀏覽、查詢、打印施工人員定位及考勤管理等相關信息，同時根據權限的不同，可以進行相關權限下的限制操作等，保證系統穩定運行

功能描述

隧道人員安全進出管理系統集成了人員進出考勤定位功能、視頻監控、氣測、以及LED顯示四大功能于一身，對于隧道內部人員和或其他監控物體的動態分布情況、數量以及其所在的位置，同時具有選擇跟蹤、實時跟蹤、位置查詢和個人定位等功能。

人員門禁系統

說明：軟件部分插圖僅供參考，由于軟件版本的更新，可能發生些許變動，恕不另行通知

在攪伴站安裝云臺球機，實時監控料廠的情況。如下圖所示

在橋梁安裝云臺球機，實時監控料廠的情況。

在施工道路現場安裝云臺球機，實時監控沿途的施工情況。

3.硬件說明

4.案例介紹

部分業績案例介紹：

中交一公局哈達鋪隧道項目

中交一公局橋隧道舟曲項目
