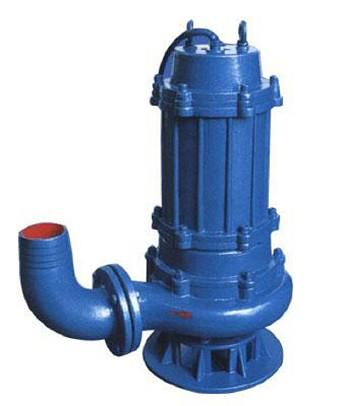

供應350-1200-8-45潛水式排污泵

產品概述：

     1.　采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。
　　 2.　設計合理，配套電機合理，效率高，節能效果顯著。
　　 3.　機械密封采用雙道串聯密封，材質為硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行800小時以上。
　　 4.　泵結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減小工程造價。
　　 5.　泵油室內設有油水探頭，當水泵側機械密封損壞后，水進入油室，探頭發生信號，對泵實施保護。
　　 6.　可根據用戶需要配備全自動安全保護控制柜，對泵的漏水，漏電，過載及超溫等進行監控，保證泵運行可靠安全。
　　 7.　雙導軌自動耦合安裝系統，給泵的安裝的安裝，維修帶來了極大的方便，人可不必為此而進出污水坑。
　　 8.　浮球開關可根據所需的水位變化。自動控制泵的停啟，無需專人看管。
　　 9.　在使用揚程范圍內保證電機運行不過載。
　　 10.　根據使用場合電機可采用水套式外第三者循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。
　　 11.　安裝方式有固定式自動耦合安裝和移動式自由安裝二種，可滿足不同的使用場合。

二、結構說明

    QW型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行可靠，其主部件作用如下：
信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水，斷相、短路、過熱、電機過載等項目.電機定子8：采用B級或F級絕緣。
漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。
機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。
葉輪17：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。
泵體15：與葉輪配用，使得泵具有高的效率。
密封環18：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以保證泵以效率運行。

三、型號意義：

例如：40QW(WQ)、YW、LW、GWP15-30-2.2
　　　 40-排出口徑
　　　 QW(WQ)-潛水式無堵塞排污泵
　　　 YW-液下式無堵塞排污泵
　　　 LW-直立式無堵塞排污泵
　　　 GW-管道式無堵塞排污泵
　　　 P-不銹鋼（P）、防爆（B）
　　　 15-流量(m3/h)
　　　 30-揚程
　　　 2.2-配用功率(KW)
